一、設計原則與防護框架

1. 綜合防護原則
   方案遵循《建筑物防雷設計規范》（GB 50057）及《醫院建筑防雷技術規范》（GB 50343），采用“前端分流+傳輸屏蔽+末端精細保護”策略，構建覆蓋直擊雷、感應雷、地電位反擊的全鏈路防護體系。

2. 分區防護策略
   將醫技樓劃分為LPZ0A（室外設備區）、LPZ1（室內主設備區）和LPZ2（敏感設備區），逐級降低雷電能量。

二、直擊雷防護方案

1. 接閃器部署

   • 在醫技樓屋頂安裝φ30mm鍍鋅圓鋼避雷針，通過立桿接地引下線與接地網連接，保護半徑≥60米。
   • 高架區域利用金屬結構（如鋼梁）作為接閃器，形成網格化防護。

2. 接地系統優化

   • 采用垂直接地極+降阻劑方案，接地電阻≤1Ω（高土壤電阻率區域），接地網面積≥50m×50m。
   • 醫技樓接地網與醫院綜合接地網連接，確保等電位。

三、電源線路防護措施

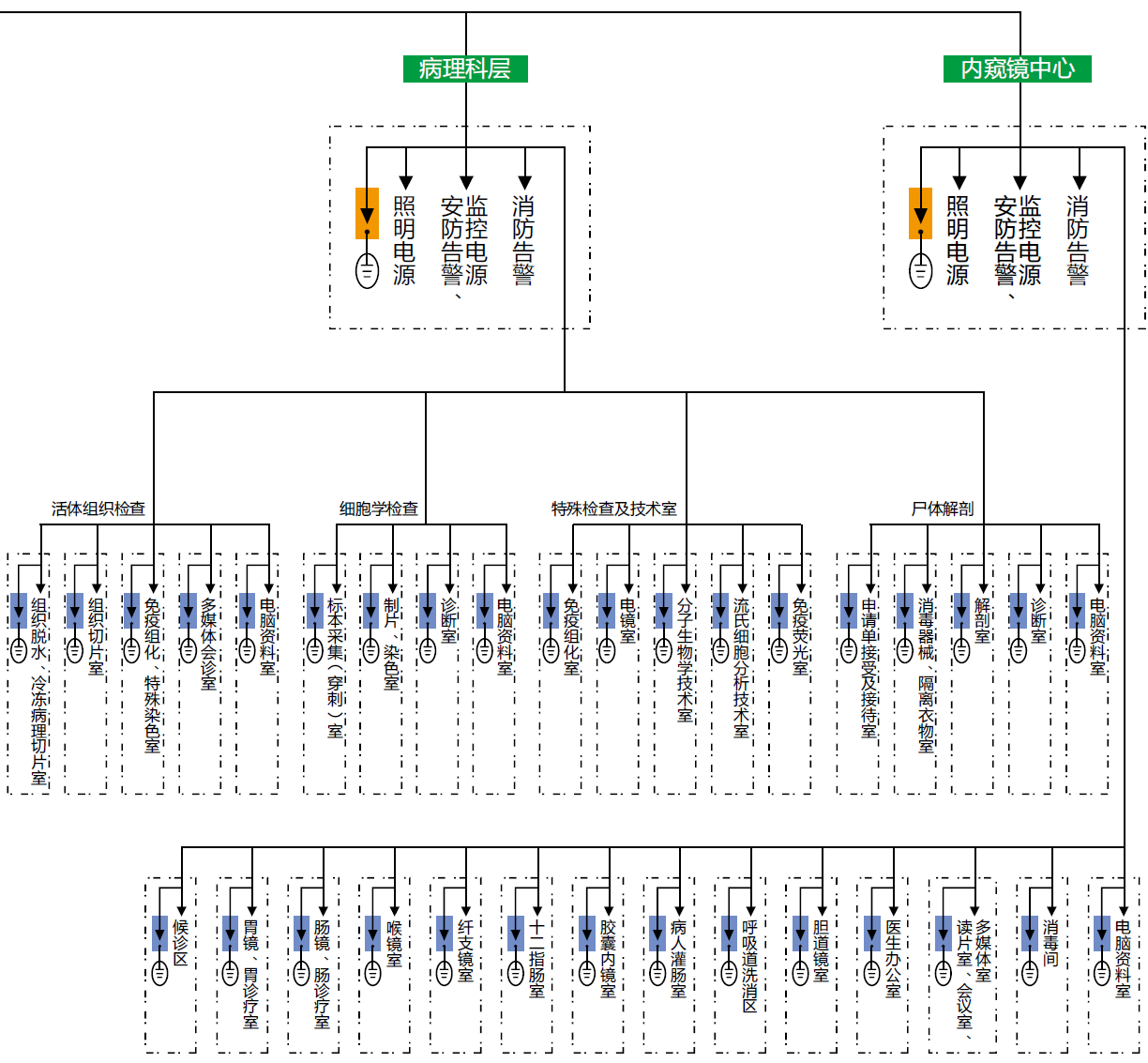

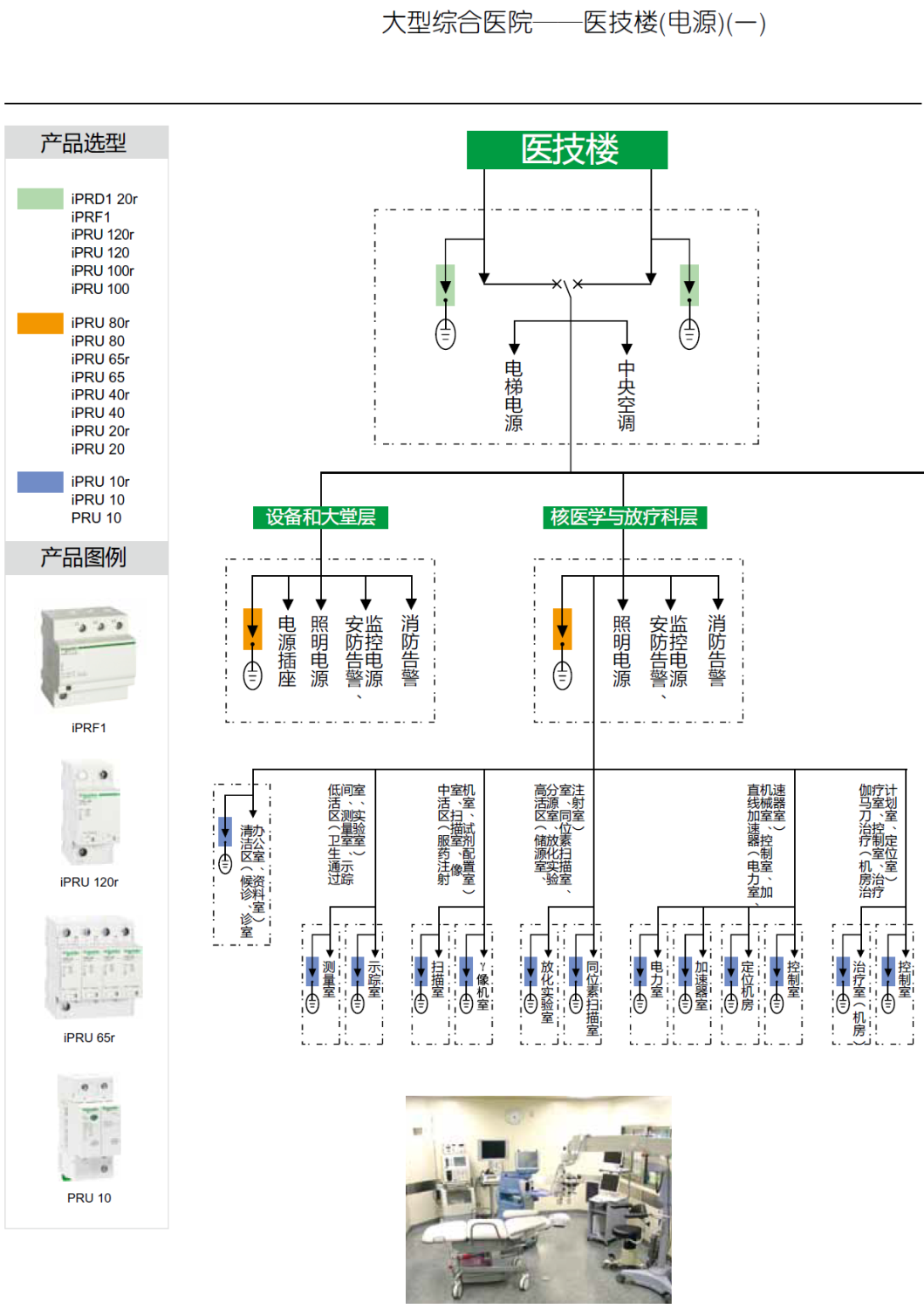

1. 分級SPD配置

   • 一級防護（總配電）：安裝三相電源避雷箱（通流容量80kA@8/20μs），保護機房UPS及配電柜。
   • 二級防護（樓層配電）：配置模塊式電源電涌保護器（通流容量40kA），覆蓋CT、MRI等高敏感設備供電線路。
   • 三級防護（設備前端）：設備端加裝精細電源防雷插座（通流容量10kA），保護終端儀器。

2. 冗余供電設計

   • 采用雙回路供電+UPS不間斷電源，UPS容量≥50kVA，確保雷電期間設備持續運行。
   • 關鍵設備（如手術室、ICU）配置發電機組，應急供電時間≥1小時。

四、設備屏蔽與等電位連接

1. 法拉第籠結構應用

   • 預制艙變電站采用金屬箱體屏蔽設計，內部設備通過接地銅排實現等電位連接。

2. 局部等電位優化

   • 機房走線架采用網狀金屬結構，設備外殼、線纜屏蔽層通過接地銅排連接，消除電位差。

五、智能運維與長效管理

1. 物聯網集成

   • 部署防雷云平臺，實時監測雷電活動、接地電阻及SPD狀態，聯動關閉非必要設備并啟動應急程序。
   • 歷史雷電數據存儲6個月，支持Excel導出分析，優化防護策略。

2. 定期維護與檢測

   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 雷雨季前完成防雷裝置檢測，確保設備有效性。

六、實施建議與成本效益

1. 部署要點

   • 避雷針與接地體安裝需符合GB 50057標準，接地線截面積≥16mm2。
   • 信號線與電源線嚴格區分，避免接反導致功能異常。

2. 成本效益

   • 初始投資約3.5萬元（含防雷器、接地施工及安裝調試），設備損壞率預計降低至2%以下，2年內收回成本。

結語

大型綜合醫院醫技樓電源系統一體化防雷方案通過“多級防護+智能監測+全場景適配”，為設備提供從直擊雷攔截到電源供電的全鏈路保護。無論是應對極端天氣、電網波動，還是保障醫療安全連續運行，該方案均能顯著降低雷電災害風險，提升系統可靠性。

大型綜合醫院 醫技樓電源系統防雷方案設計依據

IEC62305《雷電保護標準》
GB50057-2010 《建筑物防雷設計規范》
YD5068-98《移動通信基站防雷與接地設計規范》
YD5078-98《通信工程電源系統防雷技術規定》
GB50343-2012 《建筑物電子信息系統防雷技術規范》
GA173-2002《計算機信息系統防雷保安器》
GB50174-2008《計算機房防雷設計規范》
GB2887-2011《計算機場地技術條件》
