一、前端設備防護：直擊雷與感應雷雙重防御

1. 直擊雷防護

   • 在攝像機立桿頂部安裝避雷針（滾球法保護半徑≥60米），接地電阻≤10Ω。避雷針與立桿一體成型，采用φ25mm鍍鋅圓鋼或熱鍍鋅鋼管，確?？垢g性與導電性。
   • 若攝像機位于開闊地帶且無高層建筑保護，需通過金屬桿或鍍鋅扁鋼引下線實現等電位連接。

2. 感應雷防護

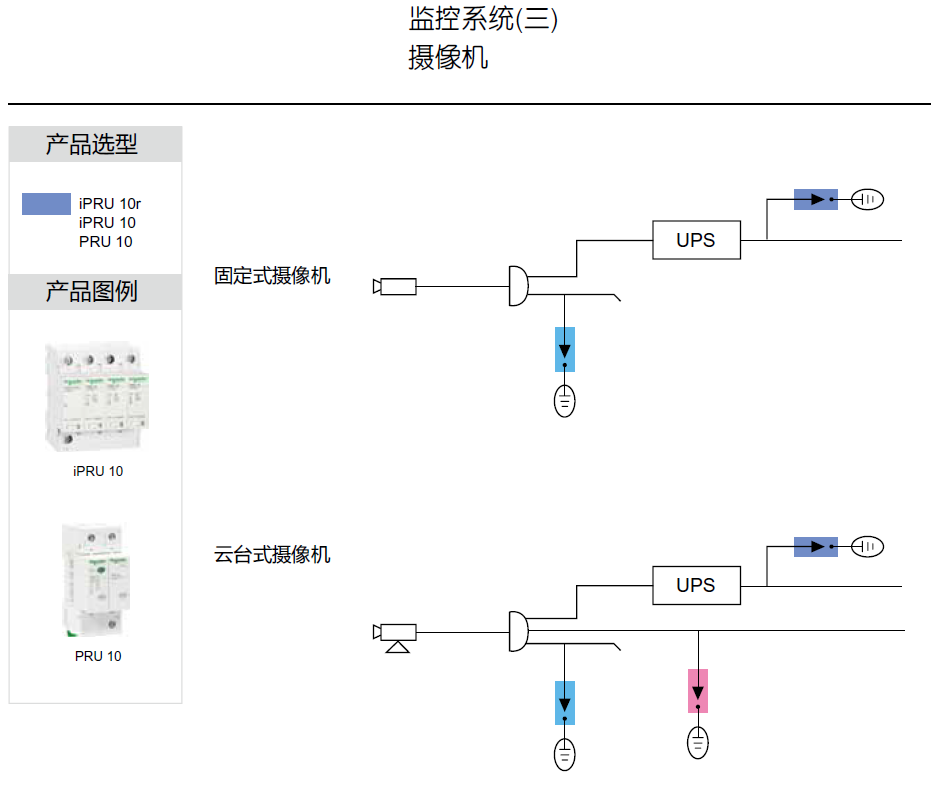

   • 電源線路：攝像機電源進線端安裝C級電源電涌保護器（如CSHBFL-M385/20），抑制雷電波侵入；若電源傳輸距離＞15米，攝像機端需額外加裝低壓直流避雷器。
   • 信號線路：視頻線、控制線（如RS485）加裝二合一/三合一電涌保護器（如CSHBFL-SV2），保護接口免受浪涌沖擊。
   • 設備箱屏蔽：設備箱采用不銹鋼材質，內部安裝鋁板屏蔽層，并通過接地銅排與接地網連接，形成等電位環境。

二、傳輸線路防護：降低雷電侵入風險

1. 電源線：采用鎧裝電纜埋地敷設，金屬管兩端接地，降低感應雷影響。
2. 信號線：
   • 網絡攝像機優先使用光纖傳輸，兩端金屬加強芯接地；若采用同軸電纜，需穿金屬管屏蔽并單端接地。
   • 長距離傳輸時，每隔100米增加接地連接點。

三、監控中心防護：三級電源與信號線路保護

1. 電源分級防護：
   • 第一級（總配電）：安裝三相電源避雷箱（通流容量80kA@8/20μs）；
   • 第二級（樓層配電）：配置模塊式電源電涌保護器（通流容量40kA）；
   • 第三級（設備前端）：設備端安裝精細電源防雷插座（通流容量10kA）。
2. 信號線路防護：
   • 視頻輸入口、RS232/RS485接口安裝組合式信號避雷器，保護硬盤錄像機（NVR）等終端設備。

四、設備選型與安裝規范

1. 防雷器選型：
   • 電源SPD推薦C級+D級組合（如CSHBFL-M385/20+10kA防雷插座），信號SPD選擇IP20防護等級的二合一/三合一產品。
   • 千兆網絡攝像機可選用千兆網絡電源二合一防雷器（如CSHBFL-SV2），集成低殘壓設計，保障網絡穩定性。
2. 接地要求：
   • 立桿接地電阻≤10Ω，采用垂直接地極+減阻劑方案優化高土壤電阻率區域；
   • 監控中心設備金屬外殼與等電位接地帶連接，間距≥1米。

五、智能運維與長效管理

1. 物聯網集成：通過防雷云平臺實時監測雷電活動，聯動關閉非必要設備并啟動應急程序。
2. 定期維護：
   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換；
   • 支持固件遠程升級，適配新型網絡協議（如IPv6）。

結語

監控系統攝像機防雷方案通過“多級防護+智能監測+全場景適配”，為設備提供從直擊雷攔截到信號傳輸?shù)娜溌繁Ｗo。無論是應對極端天氣、電網波動，還是保障公共安全連續運行，該方案均能顯著降低雷電災害風險，提升系統可靠性。
