產品概述

BSP M4 BD 12 DEHN信號防雷器模塊專為保護低壓信號線路（如RS-485、RS-232、4-20mA電流環、傳感器信號等）而設計，適用于工業控制、通信基站、交通監控等場景。其核心功能是抑制雷電感應過電壓和操作過電壓，防止信號傳輸中斷或設備損壞。

核心功能與技術特點

1. 多級協同防護
   采用DEHN專利的“多級火花間隙+壓敏電阻”復合技術，實現納秒級響應速度（<25ns），有效泄放高達10kA（8/20μs）的雷電流，同時限制殘壓至安全范圍，確保后端設備免受損害。

2. 模塊化緊湊設計

   • 支持DIN導軌安裝，占用空間小，適配標準控制柜環境。

   • 模塊化結構支持熱插拔更換，便于維護且減少系統停機時間。

3. 寬范圍兼容性

   • 適用于12V至48V直流信號系統，支持最大工作電流2A，覆蓋工業現場大多數信號傳輸需求。

   • 提供4線通道保護，支持多路信號集成防護。

4. 可視化狀態監控
   內置機械式狀態指示窗口（綠色/紅色），實時反饋模塊運行狀態，便于快速排查故障。

5. 高環境適應性

   • 工作溫度范圍：-40℃至+80℃，滿足極端工業環境需求。

   • 符合IEC 61643-21、EN 61643-21等國際標準，通過CE、RoHS認證。

典型應用場景

1. 工業自動化系統
   保護PLC、DCS系統中的傳感器、執行器信號線路，避免因雷擊導致的生產中斷。

2. 通信基礎設施
   用于基站天線、光纖轉換設備的信號端口防護，確保通信網絡穩定性。

3. 交通監控系統
   防護攝像頭、雷達、可變信息標志（VMS）的信號傳輸鏈路，保障交通安全管理。

4. 新能源領域
   在光伏電站、風電場中，保護逆變器與監控系統間的數據通信線路。

安裝與維護指南

• 安裝要求
  防雷器應靠近被保護設備安裝，接地電阻≤4Ω，確保低阻抗泄放路徑。
  信號線纜需采用屏蔽層單點接地，避免環路干擾。

• 維護建議

  • 定期檢查狀態指示燈，若顯示紅色需立即更換模塊。

  • 每年至少進行一次接地系統完整性檢測。

結語

BSP M4 BD 12 DEHN信號防雷器模塊以其高效防護性能、靈活部署方式及高可靠性，成為現代智能系統防雷設計中不可或缺的組件。在雷電活動頻繁或電磁環境復雜的場景中，部署此類專業防護設備可顯著降低設備故障率，提升系統整體可用性。

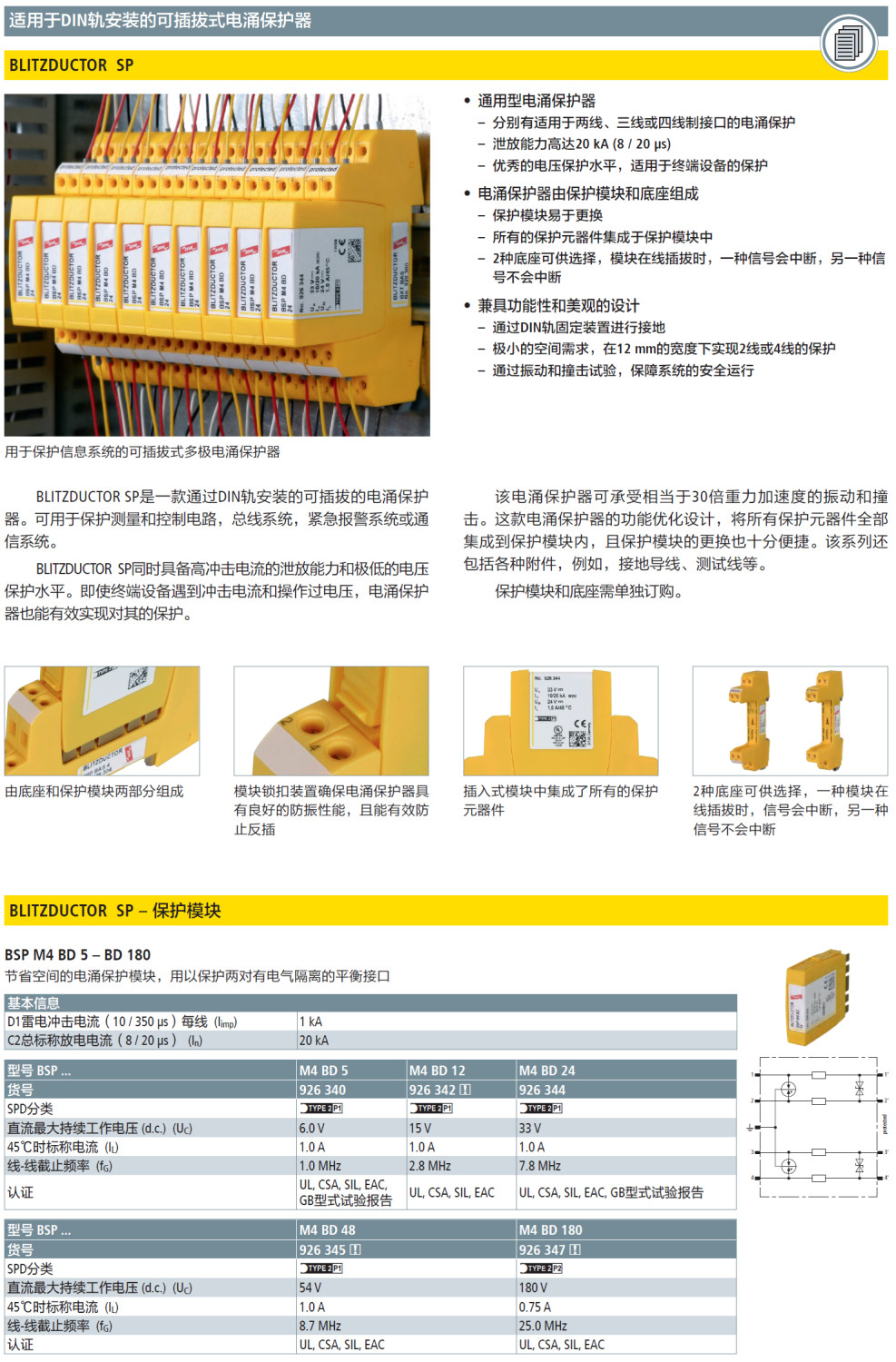

產品型號(貨號)：BSP M4 BD 5(926 340)，BSP M4 BD 12(926 342)，BSP M4 BD 24(926 344)，BSP M4 BD 48(926 345)，BSP M4 BD 180(926 347)
