一、產品概述

BSP M4 BE HF 5是專為高頻信號設計的四線電涌保護模塊（SPD），適用于具有公共參考電位的非電氣隔離系統。其模塊化設計可直接插入BXT BAS / BSP BAS 4底座，節省安裝空間。該產品通過EN 61643-21和IEC 61643-22標準測試，能量協調特性使其在保護電路的同時避免信號失真。

二、核心技術與參數

1. 高頻保護能力
   模塊采用低串聯阻抗（1.0 ohms）和截止頻率100 MHz的設計，可有效抑制高頻瞬態過電壓，保護敏感的通信線路（如光纖、以太網）和工業控制系統。

2. 關鍵電氣參數

   • 直流持續工作電壓：6.0 V（交流系統為4.2 V）
   • 標稱放電電流：20 kA（8/20 μs波形）
   • 雷電沖擊電流：1 kA（10/350 μs波形）
   • 電壓保護水平：線-線≤31 V，線-地≤74 V（1.2/40 μs波形）
   • 工作溫度范圍：-40°C至80°C。

3. 緊湊與兼容性
   模塊體積小巧，適配多種安裝場景，并支持與DEHN其他系列防雷器（如BXT系列）的兼容擴展。

三、典型應用場景

1. 通信網絡
   保護光纖傳輸系統、無線基站及數據中心的高頻信號免受雷擊和電磁脈沖干擾。
2. 工業自動化
   適用于PLC、傳感器及HMI系統，確?？刂菩盘栐趷毫迎h(huán)境下穩定傳輸。
3. 能源與交通
   在風電、光伏逆變器及軌道交通信號系統中，防止浪涌導致的設備故障。

四、競爭優勢分析

• 高頻優化設計：相比傳統防雷器，BSP M4 BE HF 5在100 MHz以上頻段仍能保持低阻抗，減少信號衰減。
• 能量協調保護：通過分級防護策略，將殘壓限制在設備耐受范圍內，避免“二次損壞”。
• 環境適應性：寬溫范圍設計使其適用于極端工業環境，如石油化工、冶金等場景。

五、安裝與維護建議

• 底座兼容性：需搭配BXT BAS / BSP BAS 4底座使用，確保安裝穩固。
• 定期檢測：建議每年進行一次絕緣電阻和漏電流測試，及時更換老化模塊。
• 環境防護：避免在潮濕或多塵環境中直接暴露，必要時加裝防護罩。

結語

BSP M4 BE HF 5信號防雷器模塊憑借其高頻保護性能與模塊化設計，為現代復雜系統的電磁兼容性（EMC）提供了可靠保障。

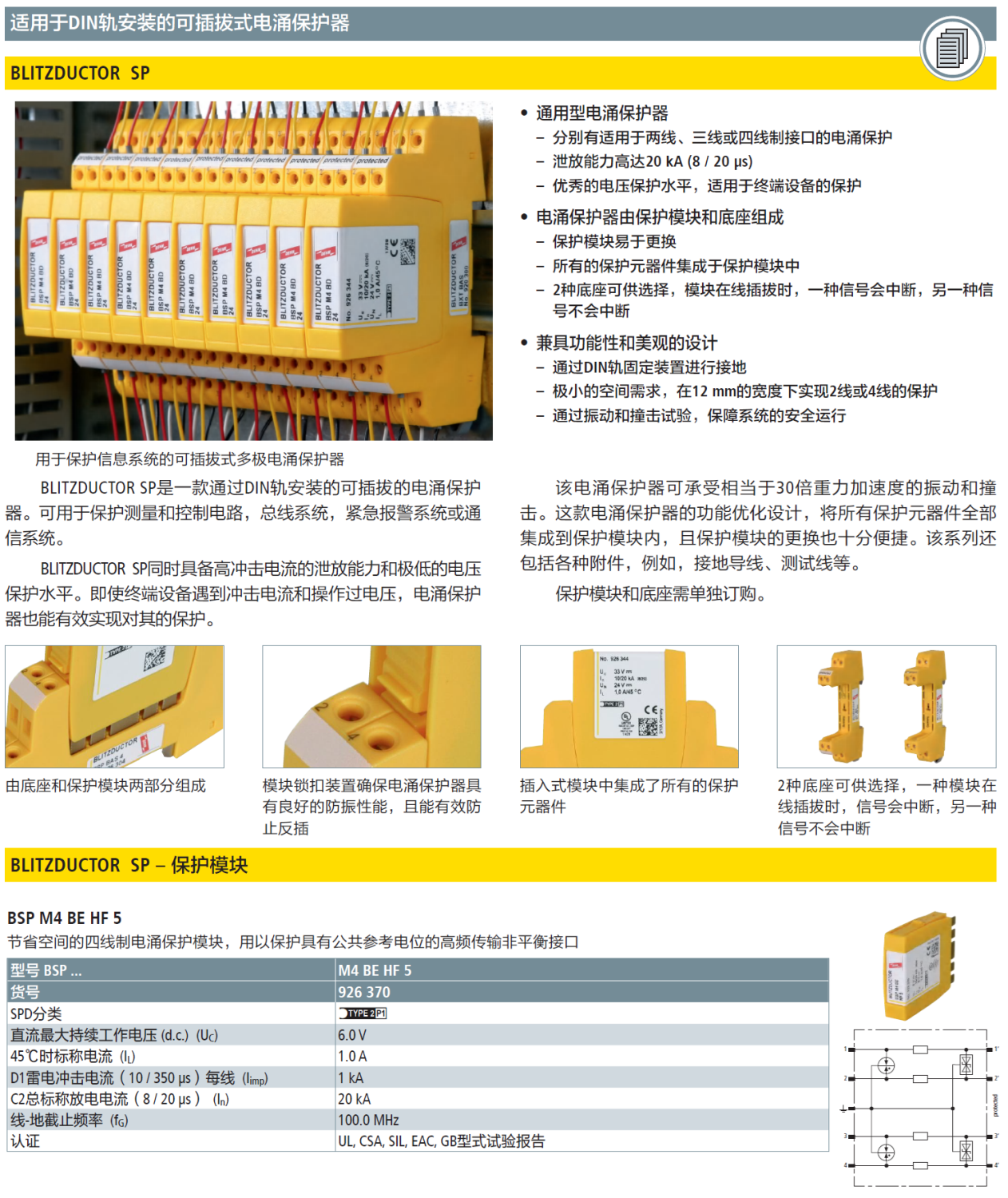

產品型號(貨號)：BSP M4 BE HF 5(926 370)
