S-PT-1X2-24DC-1/2 是菲尼克斯（Phoenix Contact）推出的一款高性能管式電涌保護器，專為工業信號回路設計。該產品采用模塊化結構，適用于24V直流系統，具有快速響應、高防護等級和多重安全認證等特點，廣泛用于化工、電力、冶金等行業的傳感器及控制電路保護。

核心功能與技術參數

1. 防護性能

• 額定電壓：24 V DC，最大持續工作電壓40 V DC（28 V AC）。

• 放電能力：標稱放電電流（8/20 μs）達10 kA（線芯-線芯及線芯-地路徑），總放電電流（8/20 μs）為20 kA，可抵御高強度電涌沖擊。

• 響應時間：線芯-線芯路徑響應時間≤1 ns，線芯-地路徑≤100 ns，確?？焖偾袛喈惓ｋ娏?/span>。

• 電壓保護水平：線芯-線芯路徑殘壓≤55 V，有效限制過電壓對設備的損害。

2. 環境適應性

• 防護等級：IP67，適用于粉塵、潮濕等惡劣工業環境。

• 溫度范圍：運行溫度-40°C至85°C，存儲溫度-40°C至85°C，適應極端氣候條件。

• 機械設計：外殼采用壓鑄鋅材質，表面鍍銅和鎳，耐腐蝕性強；模塊化結構支持M20×1.5外螺紋直接安裝，簡化現場部署。

3. 兼容性與認證

• HART兼容：支持HART通信協議，適用于智能傳感器和自動化控制系統。

• 安全認證：符合IEC 60664-1、VDE 0110-1等國際標準，適用于SIL 3安全等級電路。

應用場景

該防雷器主要面向以下場景：

1. 工業傳感器保護：如溫度、壓力傳感器的信號回路，防止雷擊或操作過電壓導致的損壞。

2. 自動化控制系統：用于PLC、DCS等控制設備的輸入/輸出模塊保護，提升系統穩定性。

3. 危險區域設備：通過二級保護電路設計，適用于化工、煉油等防爆環境。

產品優勢

• 高可靠性：采用兩級保護電路設計，結合快速響應技術，確保設備在復雜工況下的長期穩定運行。

• 安裝便捷：螺釘連接方式（M3螺紋，扭矩0.6 Nm），支持0.14–1.5 mm2導線，簡化接線流程。

• 靈活配置：模塊化設計支持定制化需求，部分型號可選配屏蔽-地路徑保護（10 kA放電能力）。

總結

S-PT-1X2-24DC-1/2 菲尼克斯管式防雷器憑借其卓越的電涌抑制能力、環境適應性和模塊化設計，成為工業領域電涌保護的優選方案。

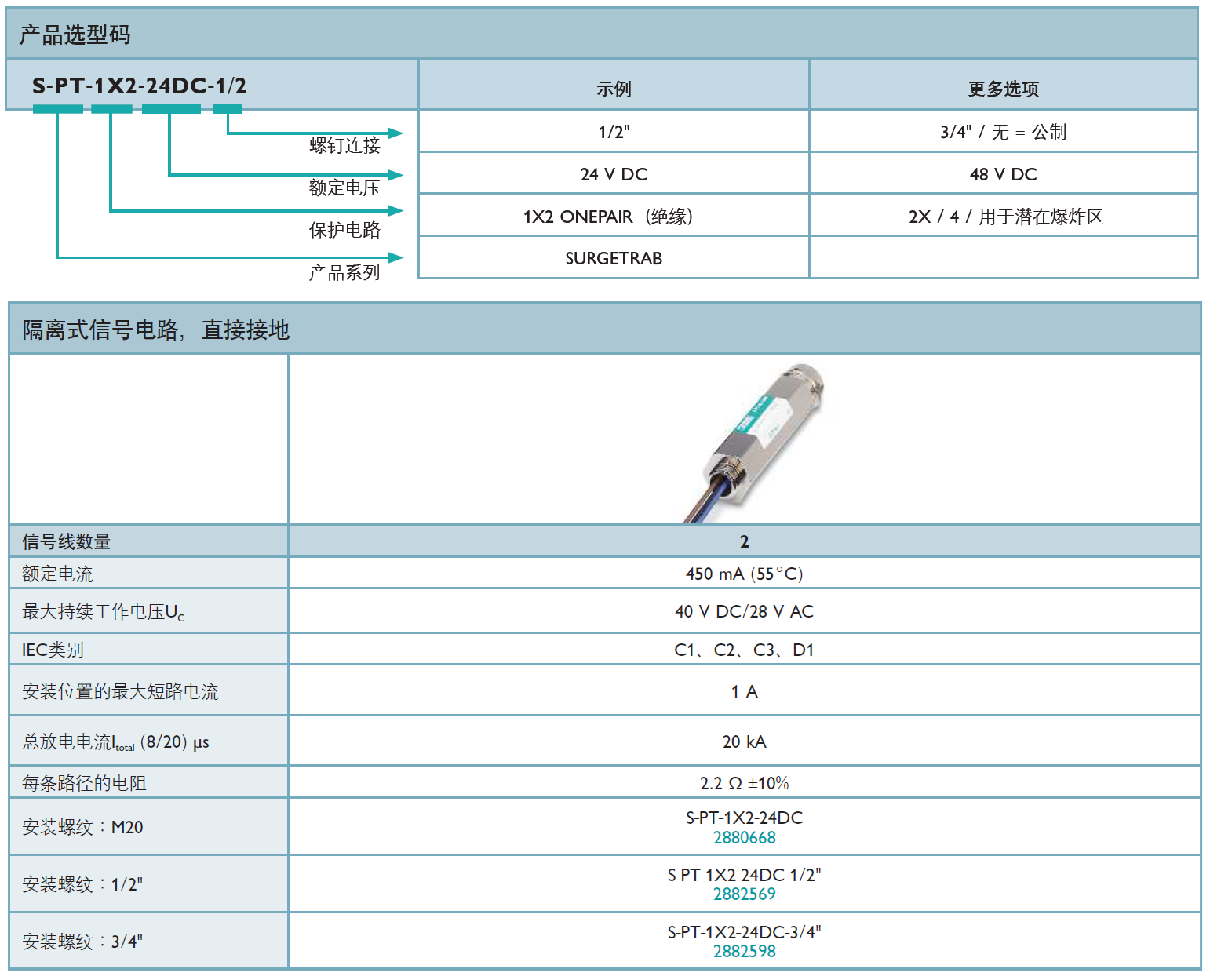

產品型號(貨號)：S-PT-1X2-24DC(2880668)，S-PT-1X2-24DC-1/2"(2882569)，S-PT-1X2-24DC-3/4"(2882598)
