一、產品概述

S-PT-EX(I)-24DC-3/4"是菲尼克斯針對24V直流電源系統設計的管式防雷器，專為浮地信號回路提供電涌保護。其采用模塊化設計，支持M20 x 1.5外螺紋直接安裝，適配多種電纜規格（柔性導線0.14-1.5 mm2，剛性導線0.14-1.5 mm2），并配備專用電纜接頭，安裝便捷且維護成本低。

二、核心技術與參數

1. 電氣性能

   • 額定電壓：24 V DC，最大輸入電壓36 V DC，輸入功率3 W，確保在過壓、欠壓等異常情況下穩定工作。
   • 保護等級：IP67防護等級，防塵防水性能優異，適用于工業現場復雜環境（如粉塵、潮濕或臨時性浸水場景）。
   • 內部參數：最大電容1.65 nF，電感1 μH，低通態損耗特性保障信號傳輸質量，同時兼容HART協議通信。

2. 環境適應性

   • 工作溫度范圍：-40°C至100°C（T4等級），極端環境下仍可正常運行。
   • 防爆認證：通過Ex d / Ex tD / Ex ia IIC / Ex iaD標準測試，適用于易爆區域（如石油、化工、煤礦等場景）
     。

3. 安全與可靠性

   • SIL 3兼容性：滿足功能安全標準，適用于安全相關電路，有效降低系統故障風險。
   • 快速響應：兩級保護電路設計，可瞬時分流雷擊或電涌能量，保護后端設備不受損壞。

三、應用場景

• 本安電路保護：適用于測量傳感器、執行器等本安設備，防止電涌引發的安全事故。
• 現場總線系統：與符合FISCO概念的PROFIBUS、PROFINET等總線系統兼容，保障通信穩定性。
• 危險區域防護：在Ex ia IIC等級區域（如氣體爆炸環境）中，提供本質安全型電涌保護。

四、優勢總結

S-PT-EX(I)-24DC-3/4"防雷器憑借以下特點，成為工業自動化領域的優選方案：

1. 高防護與兼容性：IP67防護等級與多協議支持，適配復雜工業環境。
2. 安全可靠：SIL 3認證與低電容設計，兼顧功能安全與信號完整性。
3. 靈活部署：管式安裝與模塊化結構，支持快速替換與維護。

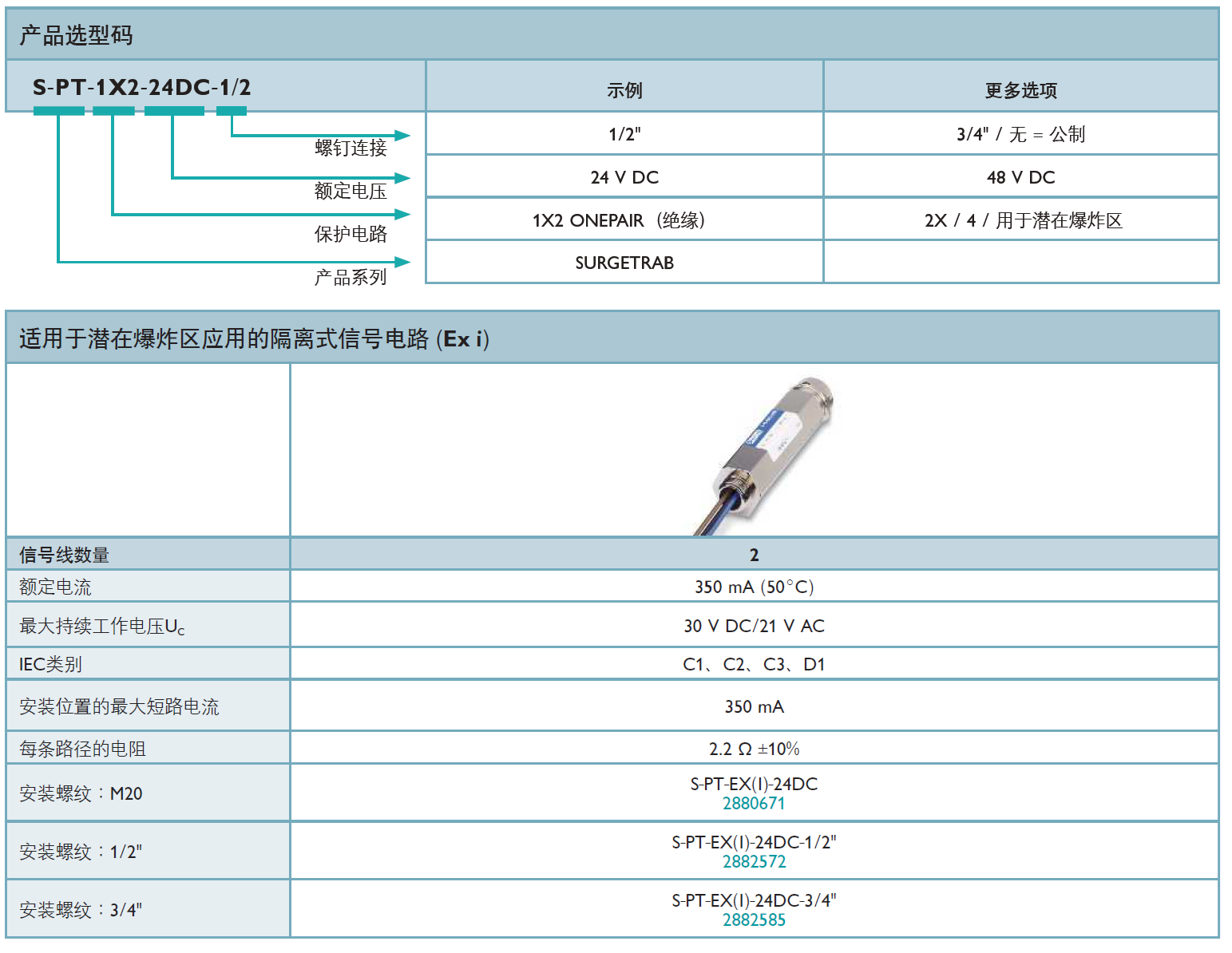

產品型號(貨號)：S-PT-EX(I)-24DC(2880671)，S-PT-EX(I)-24DC-1/2"(2882572)，S-PT-EX(I)-24DC-3/4"(2882585)
