一、產品概述

SI-XTR6-1x2信號防雷器是歐申(Eurotect)公司研發的電信及網絡信號線路專用電涌保護設備，專為抑制雷擊和操作過電壓對敏感電子設備的損害而設計。該產品采用非線性限壓技術，結合高頻濾波功能，可有效應對雷電電磁脈沖（LEMP）及電網操作浪涌引發的瞬態過電壓，適用于工業自動化、通信基站、消防系統等場景的信號線路保護。

二、工作原理與核心技術

1. 非線性限壓機制

SI-XTR6-1x2的核心保護元件為氧化鋅（ZnO）壓敏電阻或瞬態電壓抑制二極管（TVS），其伏安特性呈現顯著非線性。在正常電壓下，元件呈高阻態，不影響信號傳輸；當遭遇過電壓時，電阻驟降形成低阻通路，將浪涌能量泄放至接地系統，并將電壓鉗制在設備安全閾值內。

2. 高頻濾波與信號完整性

集成濾波電路可衰減雷電脈沖中的高頻干擾成分（如10kHz-1MHz頻段），減少信號誤碼率，確保數據傳輸?shù)姆€(wěn)定性。這一設計尤其適用于高速率信號線路（如以太網、RS485等），降低因電磁干擾導致的信號失真。

3. 多級協同防護

該防雷器采用兩級串聯保護結構，首級泄放高能量浪涌，次級進一步鉗制殘壓，形成逐級限壓機制。通過分散能量吸收，既延長設備壽命，又提升對敏感設備的保護精度。

三、核心功能與性能參數

• 標稱放電電流（In）：8/20μs波形下可達10kA，最大放電電流（Imax）20kA，滿足高雷暴區域防護需求。

• 傳輸速率：支持高達20Mbps的信號傳輸，適配現代高速通信系統。

• 低插入損耗：≤0.3dB，最大限度減少對信號強度的影響。

• 快速響應：動作時間≤10納秒，確保浪涌侵入時即時啟動保護。

四、典型應用場景

1. 通信網絡：電信基站、光纖傳輸設備、程控交換機的信號端口保護。

2. 工業控制：PLC、DCS系統的數據采集模塊及現場儀表線路防護。

3. 安防系統：消防報警、視頻監控、樓宇對講系統的信號線防雷。

4. 能源設施：石油化工、煤礦等防爆環境中的本質安全電路保護（需適配防爆外殼型號）。

五、安裝與維護要點

1. 安裝位置：串聯于被保護設備前端，盡量靠近設備接口以縮短暴露線路長度，減少二次感應風險。

2. 接地要求：接地線需短直，接地電阻≤4Ω，推薦與設備外殼或獨立防雷地網連接。

3. 接線規范：區分輸入（Surge/Line）與輸出（Protected/Equip）端口，避免極性接反或線路捆扎導致干擾。

4. 維護策略：定期檢測接地狀態及防雷器外觀，若信號異常且更換后恢復，表明防雷器已失效需更換。

六、防護效能與經濟效益

SI-XTR6-1x2通過箝位電壓控制（通常低于設備耐壓值的50%），可避免存儲器數據丟失、I/O接口復位等典型浪涌故障。根據實際案例分析，安裝此類防雷器后，電子設備因浪涌導致的故障率降低70%以上，年均維護成本減少約40%。其設計符合IEC 61643及GB/T 18802標準，適用于雷擊保護區LPZ 0-2區，為現代信息系統的可靠運行提供保障。

七、結語

SI-XTR6-1x2信號防雷器憑借其高效的非線性限壓技術、多級防護架構及廣泛的適用性，成為工業與通信領域抵御浪涌風險的關鍵設備。

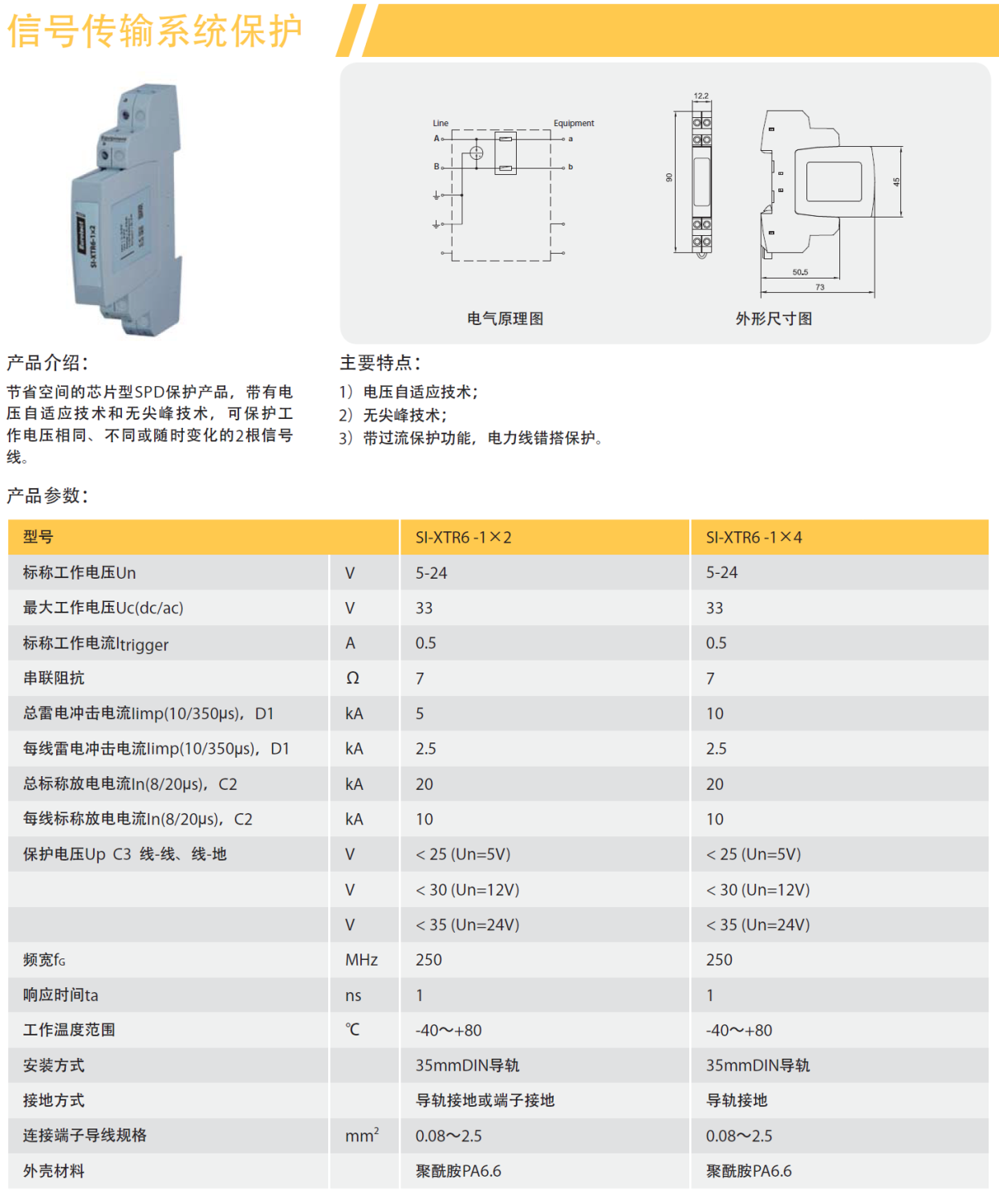

產品型號：SI-XTR6-1x2，SI-XTR6-1x4
