產品概述

SI-024TR2-2x2-Ex 歐申信號防雷器是一款專為易燃易爆危險環境設計的防爆型信號浪涌保護裝置，適用于石油、化工、煤礦等工業場景中的本質安全電路和總線系統保護。其核心功能是通過高效抑制雷電或電涌引發的瞬態過電壓，保障現場儀表、控制設備及數據傳輸系統的穩定運行。

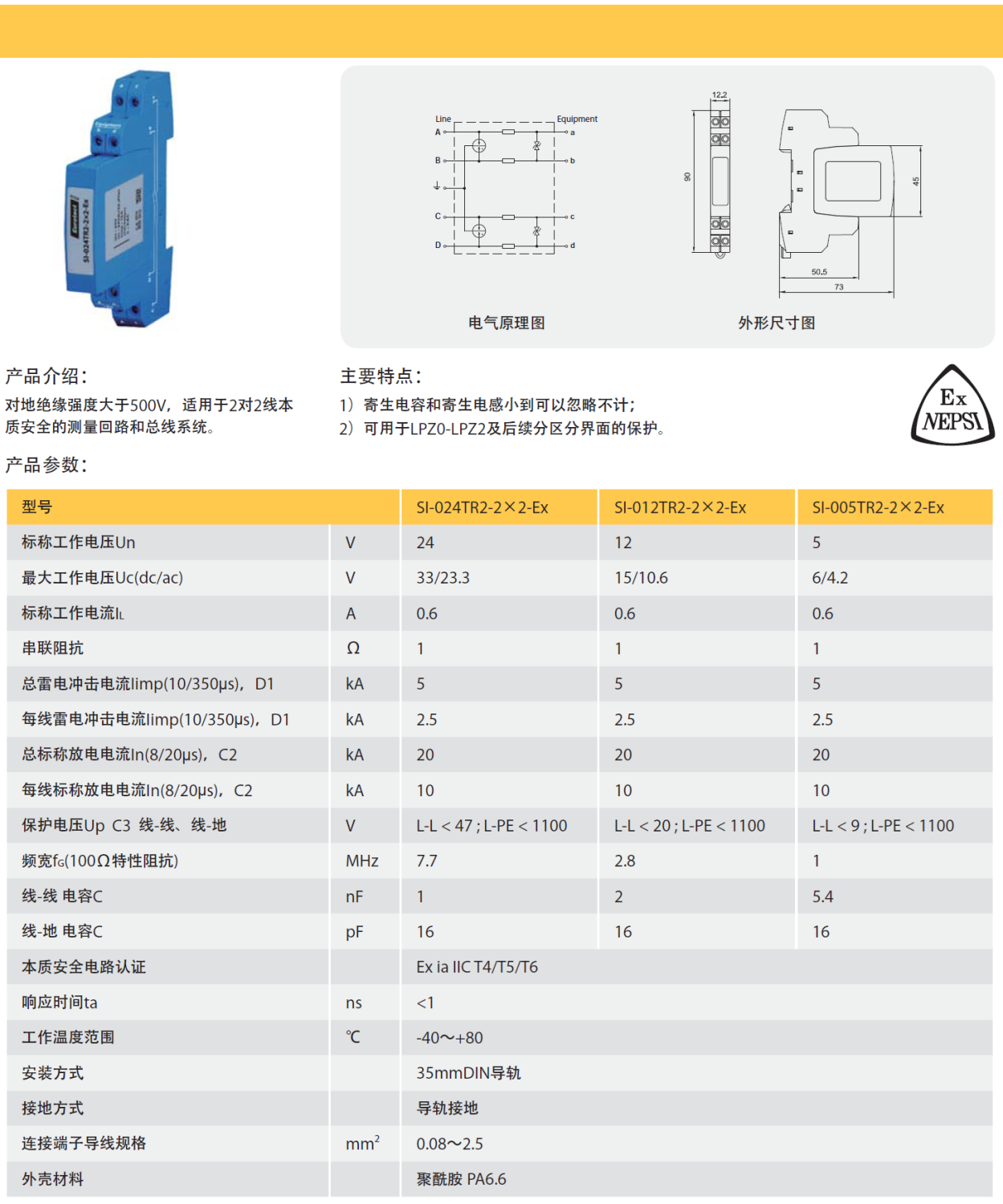

核心參數與設計特點

1. 關鍵性能參數

• 標稱工作電壓（Un）：24V，適配工業標準控制系統電壓需求。

• 放電能力：標稱放電電流（In 8/20μs）10kA，最大放電電流（Imax 8/20μs）20kA，可抵御高強度雷擊浪涌。

• 接口類型：支持雙通道信號傳輸，接口設計可能采用螺旋式（如G3/4或G1/2）或接線端子，確保密封性與防爆性能。

• 傳輸性能：插入損耗≤0.3dB，傳輸速率達20Mbps，滿足高速信號傳輸需求。

2. 防爆與結構設計

• 全密封防爆外殼：采用304不銹鋼材質，抗腐蝕且符合防爆標準，適用于LPZ 1-2區危險場所。

• 模塊化安裝：螺旋安裝或?qū)к壥皆O(shè)計，可直接集成到控制設備中，替代傳統電纜密封套管，簡化部署流程。

3. 多重保護機制

• 兩級聯動保護：內部集成壓敏電阻與氣體放電管，實現殘壓低、響應快（10-12納秒）的電涌抑制。

• 故障指示功能：若防雷器損壞，更換后系統即可恢復，維護便捷。

應用場景與安裝指南

1. 適用場景

• 工業控制系統：如DCS、PLC信號線路、消防報警系統及工業總線。

• 危險區域設備：現場儀表、防爆攝像機、油氣監測裝置等。

2. 安裝要點

• 近端部署：防雷器應串聯安裝于被保護設備前端，距離越近防護效果越佳。

• 接地要求：接地線需短而直，接地電阻≤4Ω，推薦連接至專用防雷接地網。

• 接線規范：輸入（Surge/Line）與輸出（Protected/Equip）端口需嚴格區分，避免線路捆扎導致二次感應。

技術優勢與行業對比

相較于常規防雷器，SI-024TR2-2x2-Ex 在以下方面表現突出：

1. 防爆認證：通過ATEX或IECEx認證，適配Zone 1/21危險區域，優于非防爆型號。

2. 維護成本低：無需長期維護，僅需定期系統檢查，劣化后直接更換模塊即可。

3. 兼容性：支持RS-485、4-20mA等多種信號制式，覆蓋工控領域主流協議。

行業趨勢與創新方向

當前，防雷技術正向智能化與集成化發展。例如近期推出的雷電感應指示裝置，通過PLC控制器與傳感器聯動，可實時監測雷擊事件并預警，未來或與防雷器結合形成主動防護網絡。此外，菲尼克斯等廠商推出的熱插拔模塊設計（如PLC-OSC-24DC系列），進一步提升了維護便捷性與系統可靠性。

結語

SI-024TR2-2x2-Ex 歐申信號防雷器憑借其防爆設計、高效防護性能及靈活部署能力，成為危險工業環境中信號線路保護的優選方案。

產品型號：SI-024TR2-2x2-Ex，SI-012TR2-2x2-Ex，SI-005TR2-2x2-Ex
