一、產品概述

MD230 歐申等電位連接器是一種專用于平衡不同接地體或金屬導體間電位差的電氣保護裝置。其核心功能是在雷擊或瞬態過電壓情況下，通過導通機制消除地電位差，防止因電位差過大導致的設備損壞或人身安全事故。該產品廣泛應用于建筑、通信、能源及工業領域，尤其在需要隔離不同接地系統的場景中表現突出。

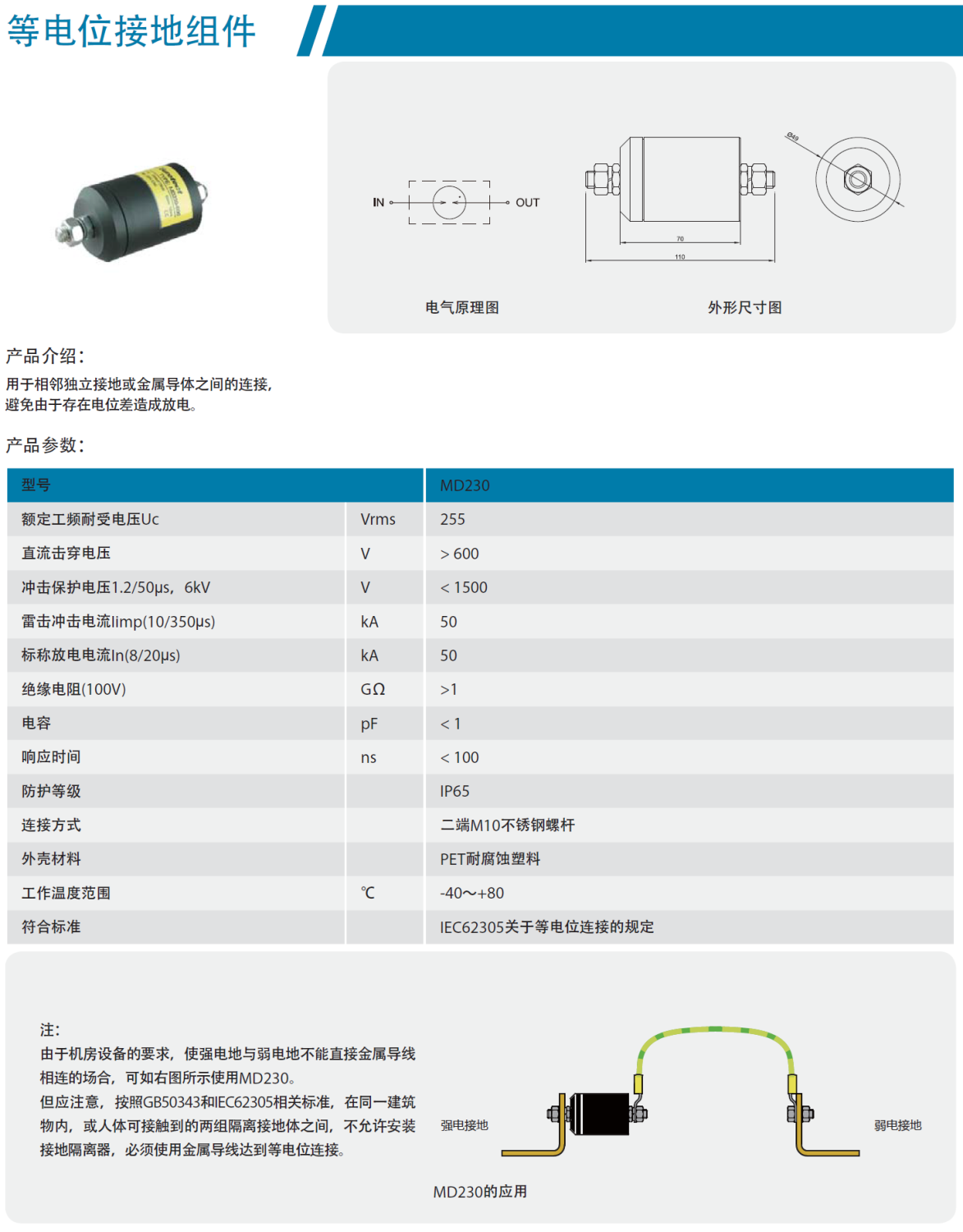

二、技術參數與設計特點

1. 關鍵參數

• 額定工頻耐受電壓：255 Vrms

• 直流擊穿電壓：>600 V

• 沖擊保護電壓（1.2/50 μs，6kV）：<1500 V

• 雷擊沖擊電流（10/350 μs）：50 kA

• 標稱放電電流（8/20 μs）：50 kA

• 響應時間：<100 ns

• 工作溫度范圍：-40℃至+80℃

• 防護等級：IP65

• 連接方式：兩端采用M10不銹鋼螺桿。

2. 結構與材料

• 外殼材料：耐腐蝕PET塑料，適應惡劣環境。

• 電極設計：內部采用氣體放電管或類似非線性元件，常態下為開路狀態，雷擊時觸發導通機制，實現電位均衡。

三、工作原理

MD230 的核心原理基于 非線性導通機制：

• 常態下：連接器保持開路狀態，隔離不同接地體，避免相互干擾。

• 雷擊或瞬態過電壓時：當兩端電位差超過設定閾值（如1500 V），內部氣體放電管觸發導通，迫使兩端電位快速平衡，消除放電風險。
  這種設計既保障了日常接地系統的獨立性，又能在極端條件下提供高效保護。

四、典型應用場景

1. 能源與工業領域

• 輸油/輸氣管道：用于絕緣法蘭的間接連接，防止陰極防腐系統與接地網之間的空氣放電風險。

• 機房設備：當強電地與弱電地需隔離時，通過MD230實現安全等電位連接，符合GB50343和IEC62305標準。

2. 建筑與通信領域

• 防雷系統：在建筑物內部，連接金屬構架、管道與接地裝置，形成總等電位（MEB）或局部等電位（LEB）網絡，減少雷電流引起的電位差。

• 通信基站：用于設備與外部導線的等電位連接，抑制電磁干擾并提升信號傳輸穩定性。

五、安裝與維護指南

1. 安裝要求

• 連接方式：串聯于設備地線與防雷地線之間，無方向性限制。

• 導線規格：截面應≥10 mm2，且長度盡可能短以減少阻抗。

• 固定方式：采用孔距120 mm的安裝孔位，確保穩固性。

2. 維護建議

• 定期檢查：雷雨后需檢查連接器外觀及導通狀態，記錄異常情況。

• 免維護設計：產品無日常維護需求，但需避免機械損傷或化學腐蝕。

六、市場前景與技術趨勢

隨著新能源與智能化設備的普及，等電位連接器在高壓電氣系統（如新能源汽車動力系統）和高速數據通信領域的需求持續增長。行業預測顯示，2025年中國汽車連接器市場規模將達44.68億美元，其中高壓連接器占比顯著提升。MD230憑借其高可靠性與適應性，有望在細分市場中占據重要地位。

結語

MD230 歐申等電位連接器通過創新的非線性導通機制，有效解決了多接地系統間的電位差問題，在安全防護與設備穩定性方面具有不可替代的作用。

產品型號：MD230
