一、產品概述

MD230-Ex 隔爆型等電位連接器由歐申（Eurotect）公司研發，專為存在爆炸性氣體或粉塵的高風險環境設計，如石油化工、煤礦井下、天然氣設施等。該產品通過消除不同接地系統或金屬導體間的電位差，防止因放電引發的爆炸風險，同時滿足嚴格的隔爆性能要求。其核心技術結合了等電位連接與隔爆設計，符合國際防爆標準（如IEC 62305、GB 3836系列）。

二、核心技術與參數

1. 關鍵性能參數

• 額定工頻耐受電壓：255 Vrms

• 雷擊沖擊電流（10/350 μs）：50 kA

• 標稱放電電流（8/20 μs）：50 kA

• 響應時間：< 100 ns

• 絕緣電阻：>1 GΩ（100V條件下）

• 工作溫度范圍：-40℃～+80℃

• 防護等級：IP65

• 連接方式：雙端 M10 不銹鋼螺桿。

2. 隔爆設計特點

• 外殼材料：采用耐腐蝕 PET 塑料與金屬復合結構，確保在爆炸性環境中外殼的完整性。

• 接合面間隙控制：嚴格遵循 GB/T 3836.2—2021 標準，通過優化隔爆接合面寬度與間隙，防止內部爆炸能量外泄。

• 動態殘壓抑制：在雷擊或浪涌沖擊下，動態殘壓可控制在 1500V 以下，有效保護后端設備。

三、應用場景與優勢

1. 典型應用場景

• 礦井與石化設施：用于連接獨立接地的強電系統與弱電設備（如傳感器、控制系統），避免電位差導致的火花放電。

• 爆炸性氣體環境：如甲烷、煤塵混合區域，確保設備間的等電位連接安全可靠。

• 高濕度與腐蝕環境：PET 外殼與不銹鋼組件設計，適用于井下或沿海潮濕環境。

2. 核心優勢

• 多級保護機制：集成氣體放電管與箝位二極管技術，實現快速響應與大電流泄放（參考 CITEL 同類產品設計理念）。

• 免維護與長壽命：浪涌保護后自動恢復，無日常維護需求，使用壽命可達 10 年以上。

• 靈活適配性：支持定制化連接方案，滿足不同電壓等級（如 24V～1140V）與接口類型需求。

四、標準符合性與認證

MD230-Ex 通過多項國際與國內認證，包括：

• 防爆認證：符合 GB 3836.1—2010 和 GB 3836.2—2010 隔爆型設備要求。

• 安全標志：取得礦用產品安全標志（MA 認證），適用于煤礦井下環境。

• 環境適應性：通過 -40℃ 低溫與 +80℃ 高溫測試，適應極端工況。

五、安裝與維護建議

1. 安裝規范

   • 需確保連接器外殼與設備隔爆腔體緊密配合，避免接合面污染或機械損傷。

   • 強電與弱電接地系統間應通過 MD230-Ex 間接連接，禁止直接金屬導線短接。

2. 維護要點

   • 定期檢查外殼密封性與螺桿緊固狀態，防止腐蝕或松動。

   • 若遭遇超限沖擊導致短路失效，需立即更換模塊以確保防護連續性。

六、結語

MD230-Ex 隔爆型等電位連接器憑借其高可靠性、快速響應與嚴格防爆設計，成為工業防爆領域的關鍵安全組件。

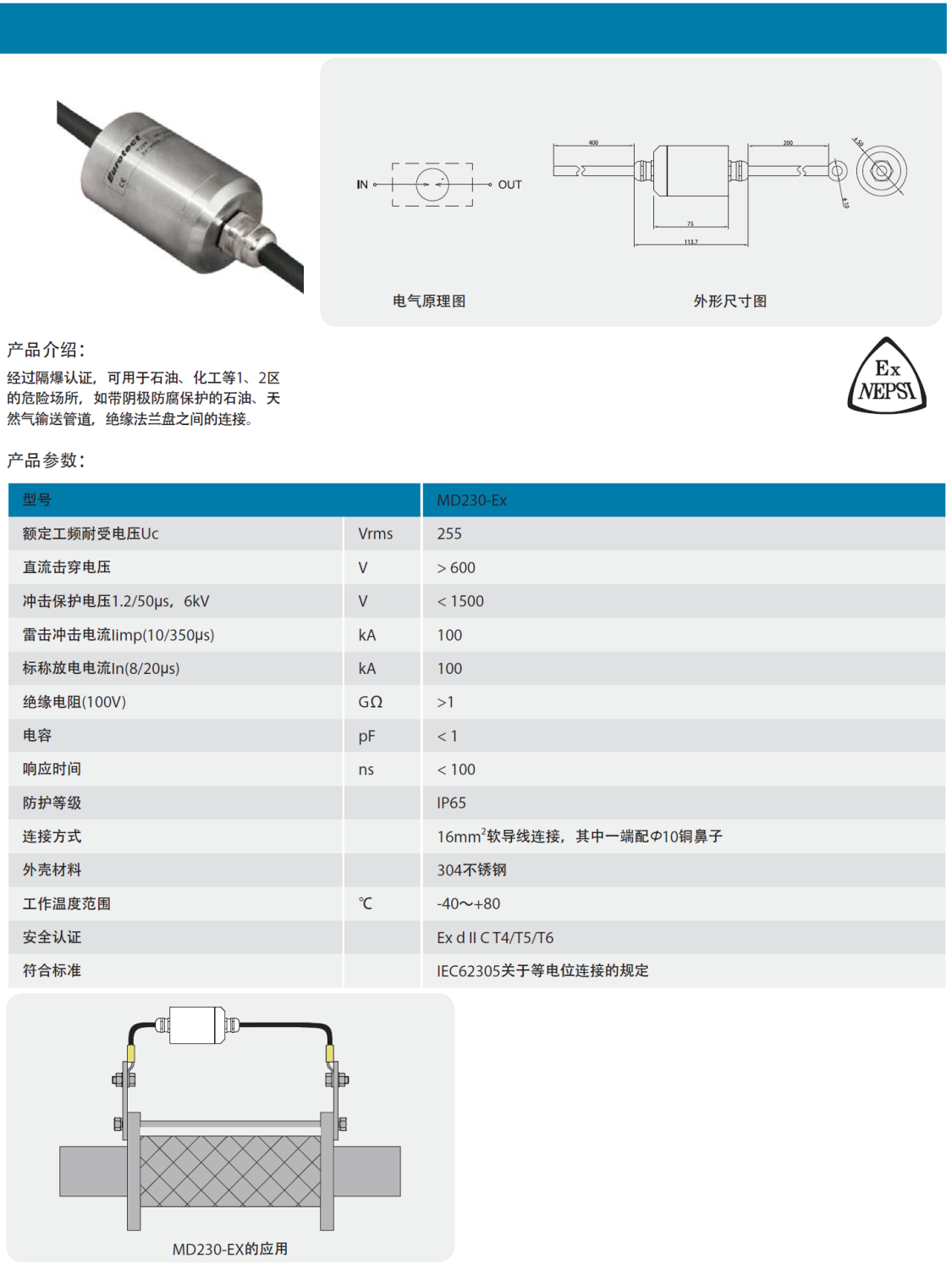

產品型號：MD230-Ex
