一、產品概述

VSPC系列是魏德米勒專為測量與控制系統設計的插拔式電涌保護器（SPD），支持在線維護和熱插拔功能，可有效保護電源、信號及數據線路免受雷擊、感應過電壓等干擾。其中，VSPC 1CL PW 24V電源模塊專為24V直流電源設計，輸出穩定且兼容性強；信號電涌保護器模塊則針對模擬信號（如4-20mA）、數字信號（如RS485/Profibus）及通信協議提供精準防護，兩者組合實現電源與信號的雙重防護。

二、核心功能與技術優勢

1. 電源模塊特性

   • 高可靠性：采用24V直流輸出，最大持續工作電壓達30V，支持連續電流負載，適用于工業控制、傳感器供電等場景。
   • 模塊化設計：支持TS 35mm導軌安裝，可直接接地，節省接線時間與空間。
   • 環境適應性：工作溫度范圍覆蓋-40℃至+70℃，滿足嚴苛工業環境需求。

2. 信號電涌保護器模塊特性

   • 多信號兼容：支持模擬信號（AI/AO）、數字信號（DI/DO）、熱電偶及多種工業通信協議（如RS485、Profibus）。
   • 快速響應與高防護能力：采用壓敏電阻與氣體放電管技術，典型電壓保護水平≤800V，可承受8/20μs波形的10kA瞬態浪涌電流。
   • 狀態監測與維護便捷：配備綠色/紅色指示燈，實時顯示工作狀態；支持遙信輸出功能，便于遠程監控與故障預警。

3. 組合方案優勢

   • 一體化防護：電源與信號模塊協同工作，避免多設備串聯導致的阻抗增加，降低系統干擾風險。
   • 防爆與抗振動設計：可選EX防爆版本及VSPC LOCKING CLIP鎖緊裝置，適用于易燃易爆環境或強振動場景（如風電、軌道交通）。

三、典型應用場景

1. 工業自動化：保護PLC、傳感器、HMI等設備，確保控制系統穩定運行。
2. 石油化工：符合SHT3164-2021標準，滿足防爆區域?qū)﹄娪勘Ｗo(hù)器的放電能力（In≥10kA）與狀態監測要求。
3. 軌道交通：應用于車載信號系統、聯鎖控制及隧道照明，適應高濕度、強震動環境。
4. 通信與數據中心：保護網絡設備、服務器電源及通信線路，防止雷電或電源切換引起的瞬態電壓沖擊。

四、行業認證與選型建議

• 認證資質：通過UL、CE、ATEX、CCC等國際認證，部分型號滿足SIL 2/3安全等級，適用于安全關鍵系統。
• 選型要點：
  • 根據信號類型（模擬/數字）與電壓等級選擇匹配模塊；
  • 高風險環境優先考慮防爆版本（EX）或帶鎖緊裝置的設計；
  • 需遠程監控時，選擇帶遙信輸出功能的型號。

結語

魏德米勒VSPC 1CL PW 24V電源與信號電涌保護器模塊，憑借其模塊化、高防護性及智能化設計，為工業系統提供了從電源到信號端的全鏈路防護。

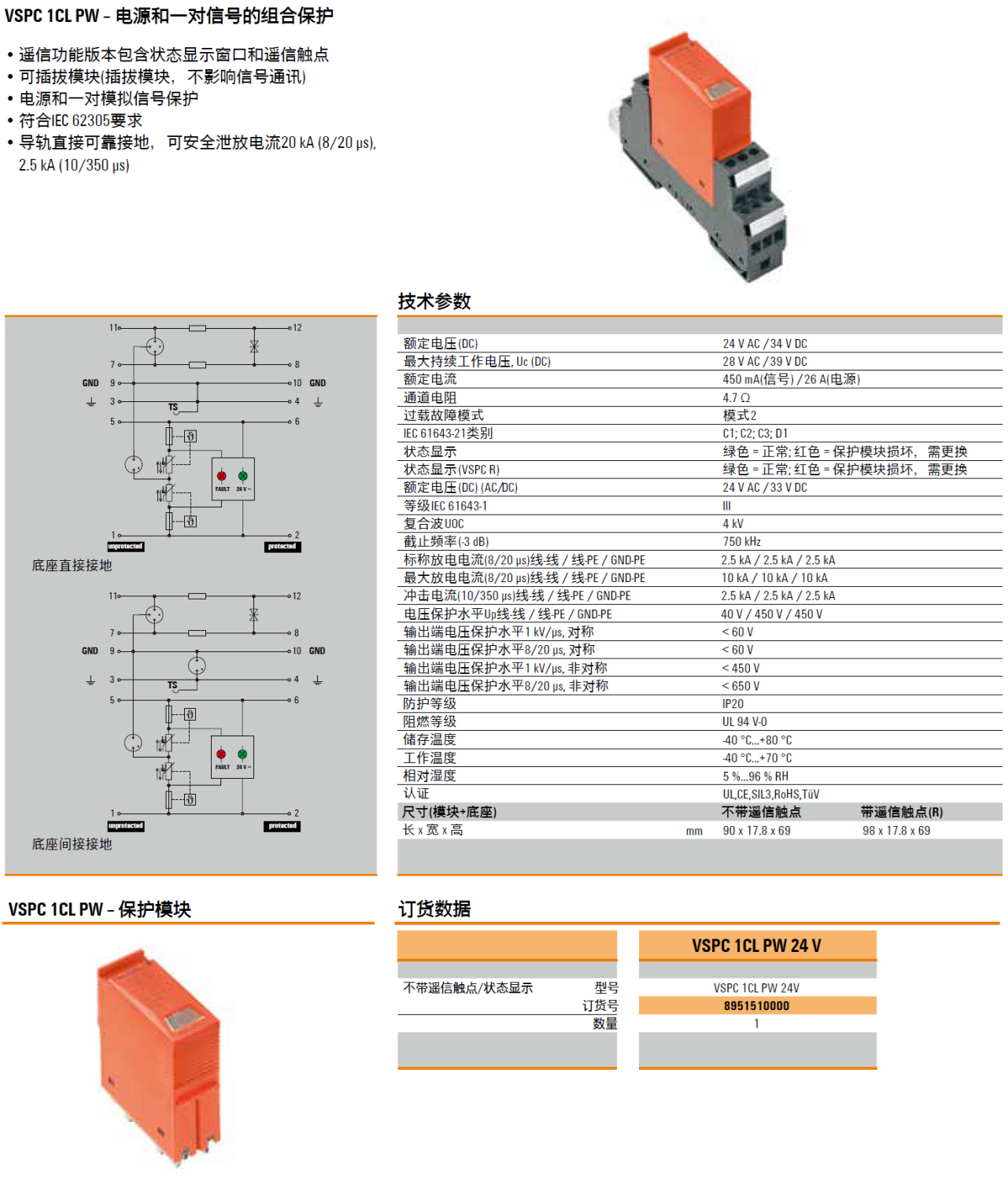

產品型號(貨號)：VSPC 1CL PW 24V(8951510000)
