一、產品概述

VSPC 3/4WIRE 5VDC EX是魏德米勒專為爆炸危險區域設計的本質安全型電涌保護器模塊，適用于3/4線制溫度信號（如RTD熱電阻）的保護。該產品屬于魏德米勒VERITECTOR SPC系列，以緊湊設計（寬度僅17.8毫米）和高兼容性著稱，尤其適合石油化工、核電、冶金等對防爆要求嚴苛的工業場景。其核心功能是通過電涌保護技術，防止瞬態過電壓對敏感信號傳輸系統的損害，同時滿足IEC 62305、IEC 61643-21等國際標準要求。

二、核心功能與技術特點

1. 本質安全認證與防爆性能
   VSPC 3/4WIRE 5VDC EX通過了ATEX認證，可在0區、1區、2區等爆炸性環境中安全使用。其模塊采用本安電路設計，通過電壓和電流限制技術，有效抑制電火花和熱效應引發的燃爆風險。

2. 3/4線制信號兼容性
   該模塊專為RTD（熱電阻）等溫度傳感器信號設計，支持3線或4線制接線方式，確保高精度溫度測量的穩定性。其底座支持直接或間接接地，適配不同工況需求。

3. 模塊化與可維護性

   • 可插拔設計：模塊可快速更換，無需重新接線，顯著縮短維護時間。
   • V-TEST檢測工具：搭配手持式V-TSET測試儀，可現場檢測模塊性能，滿足IEC 62305的定期維護要求。
   • 狀態監控：內置工作狀態指示燈和遙信功能，實時反饋保護器運行狀態，支持遠程故障診斷。

4. 抗干擾與防護性能

   • 高放電能力：最大放電電流達20kA（8/20μs），2.5kA（10/350μs），適用于CLASS D1、C1、C2等多類電磁環境。
   • EMC優化：可選配EMC套件（含屏蔽接頭、電纜扎帶），提升電纜屏蔽層接地效果，降低電磁干擾。

5. 便捷識別與安裝

   • 顏色標簽系統：通過紫色（60V）、紅色（48V）等顏色區分電壓等級，簡化選型與維護流程。
   • 緊湊結構：模塊寬度僅17.8毫米，支持高密度安裝，節省控制柜空間。

三、應用場景與行業價值

VSPC 3/4WIRE 5VDC EX廣泛應用于以下領域：

• 石化與能源：保護煉油廠、天然氣管道中的RTD傳感器信號，確保高溫高壓環境下的安全監測。
• 核電工業：滿足核電站對設備防爆和抗輻射的嚴苛要求，符合IEC 62305標準。
• 冶金與制造：用于高爐、軋機等場景的溫度信號保護，抵御電涌和電磁干擾。

四、技術參數與標準符合性

• 電壓范圍：5VDC（本質安全電路）。
• 接地方式：直接/間接接地可選。
• 認證標準：ATEX、IEC 61643-21（CLASS D1/C1/C2）、IEC 62305。
• 接線規格：支持0.05–6 mm2導線，適配一字式或梅花螺絲刀。

五、總結

魏德米勒VSPC 3/4WIRE 5VDC EX憑借其本質安全設計、模塊化維護和強大的電涌防護能力，成為工業信號保護領域的標桿產品。其廣泛的應用兼容性和高可靠性，尤其適合在復雜電磁環境和爆炸危險區域中保障關鍵信號傳輸?shù)姆€(wěn)定性，為工業自動化和安全控制提供了堅實保障。

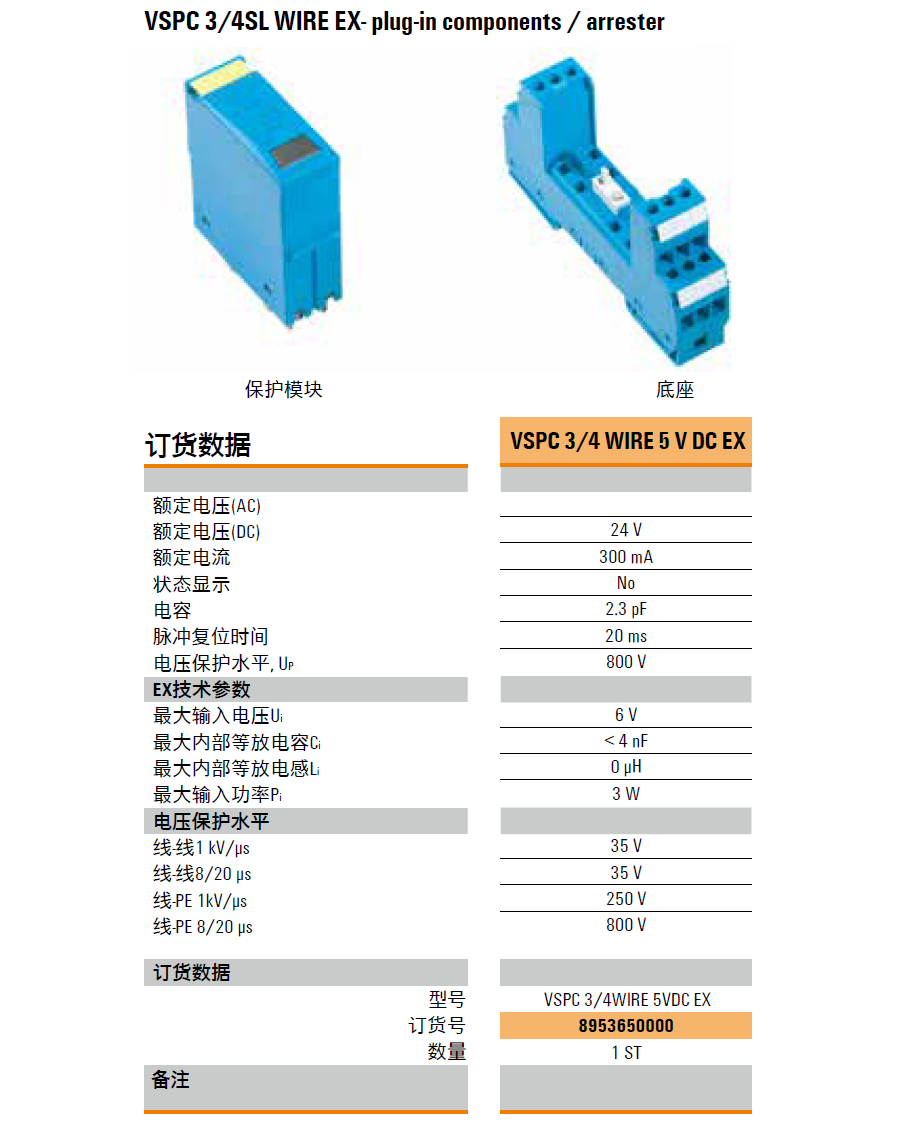

產品型號(貨號)：VSPC 3/4WIRE 5VDC EX(8953650000)
