一、產品概述

魏德米勒VSSC6 TR CL FG 24VAC/DC EX是一款專為本質安全電路設計的模擬信號電涌保護器，適用于工業自動化、過程控制及防爆環境中的信號傳輸系統。該設備基于魏德米勒VARITECTOR SSC系列技術平臺，結合MOV（壓敏電阻）與GDT（氣體放電管）雙重防護機制，可有效抑制瞬態過電壓和浪涌電流，保障敏感電子設備的穩定運行。

核心特性

1. 本質安全認證
   通過ATEX防爆認證，滿足IEC 61643-21標準要求，適用于Class D1、C1、C2危險環境，尤其適合石油化工、礦山等易燃易爆場景的模擬信號保護。
2. 緊湊型設計
   機身寬度僅6.2mm，支持DIN導軌安裝，適用于空間受限的電氣柜布局，接線范圍覆蓋0.05mm2至6mm2，兼容一字或梅花螺絲刀操作。
3. 多電壓適配
   支持24VAC/DC寬電壓輸入，提供過壓、欠壓及極性反接保護，適用于工業4-20mA、0-10V等模擬信號傳輸系統。
4. EMC抗干擾優化
   配備屏蔽接頭和電纜扎帶套件（EMC套件），可將電纜屏蔽層直接接入保護模塊，降低電磁干擾對信號完整性的影響。

二、核心技術解析

1. 雙重防護架構

VSSC6采用MOV與GDT協同工作模式：

• MOV（壓敏電阻）：在正常電壓下呈現高阻抗，當電壓超過閾值時迅速導通，吸收并分散能量，限制峰值電壓。
• GDT（氣體放電管）：針對高能浪涌提供第二級防護，通過氣體電離形成低阻抗通道，泄放雷擊或操作過電壓產生的瞬時電流。

該設計使設備具備高達20kA（8/20μs）的泄放能力，遠超EN 60664-3標準要求，系統故障率顯著降低。

2. 本質安全電路設計

針對防爆場景需求，VSSC6通過以下措施實現本質安全：

• 能量限制：內置電流限制電路，確保故障狀態下不會產生足以引燃爆炸性環境的電火花或熱能。
• 隔離保護：采用全密封結構，防止內部電弧外泄，符合IECEx和ATEX對隔爆型設備的機械強度要求。

三、典型應用場景

1. 工業自動化控制系統

在PLC、DCS系統中，VSSC6可保護溫度傳感器、壓力變送器等模擬信號鏈路免受開關操作或電機啟停產生的瞬態干擾。例如，某化工企業低壓配電項目中，該設備成功解決了柜內空間緊張與高可靠性需求的矛盾。

2. 石油化工防爆區

結合EMC套件，適用于煉油廠、天然氣站等區域的4-20mA信號傳輸，通過ATEX認證確保在Zone 1/2危險區域的合規部署。

3. 可再生能源系統

在光伏逆變器或風電變槳控制系統中，保護模擬量反饋信號免受雷擊感應過電壓影響，提升系統MTBF（平均無故障時間）。

四、安裝與維護指南

1. 安裝規范
   • 接地電阻需≤10Ω，PE導線可上下雙向接線以優化布線路徑。
   • 遵循IEC 62305標準“50cm法則”，確保保護器與設備間距≤50cm，減少線路電感影響。
2. 狀態監控
   內置可視化狀態窗口，支持遠程報警觸點輸出，便于集成至SCADA系統實現預防性維護。
3. 售后服務
   提供2年質保服務，支持7日內質量問題退換貨（需保留完整包裝及發票），非質量問題退貨需承擔檢測費（約貨值10%）。

五、市場定位與競品對比

相較于傳統電涌保護器，VSSC6在以下維度具備優勢：

六、總結

魏德米勒VSSC6 TR CL FG 24VAC/DC EX憑借其本質安全設計、緊湊結構與高可靠性，成為工業自動化與危險環境信號保護的優選方案。

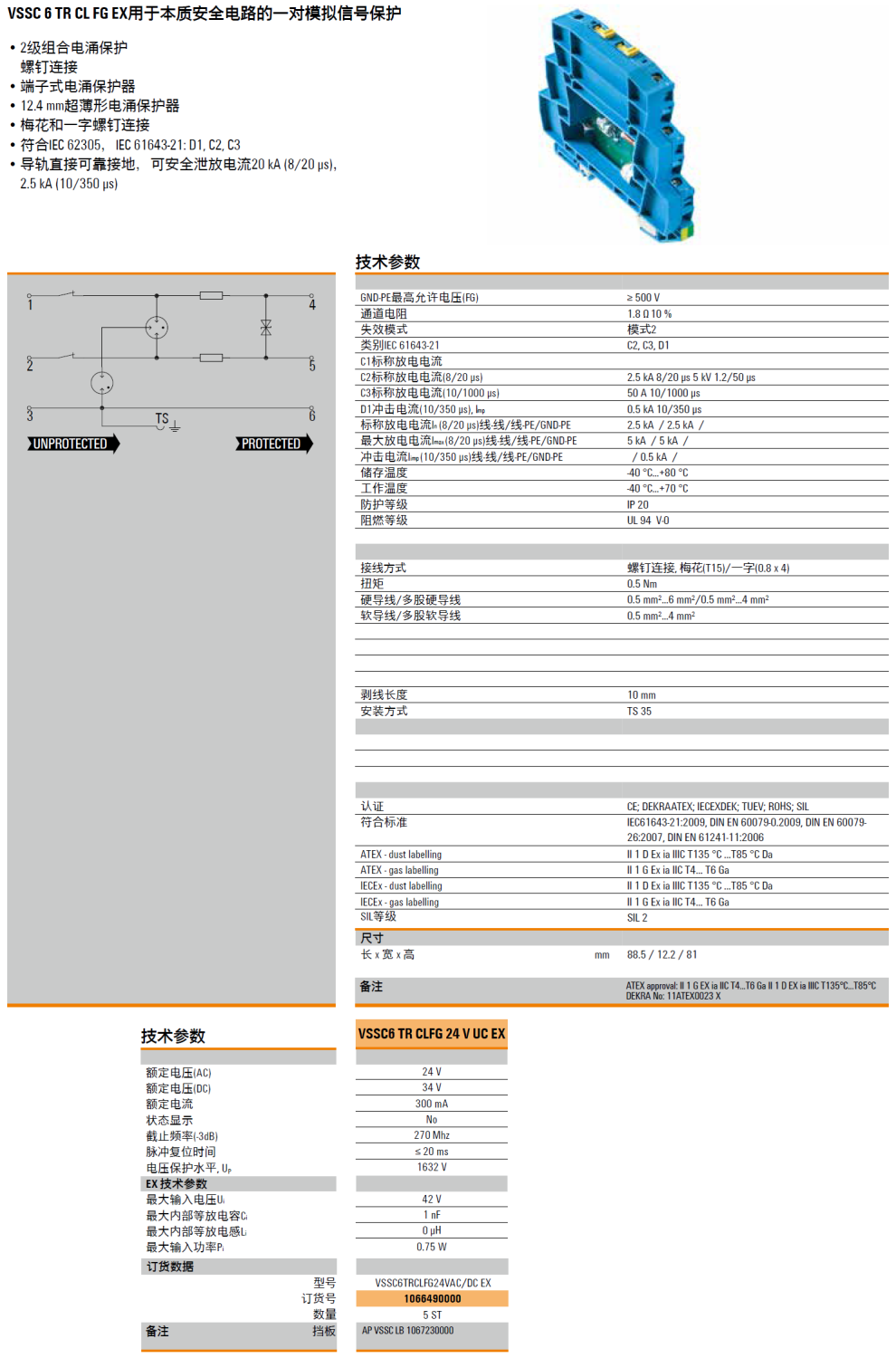

產品型號(貨號)：VSSC6 TR CL FG 24VAC/DC EX(1066490000)，AP CSSC LB(1067230000)
