一、產品概述

魏德米勒VSPC BASE 2/4CH FG是一款專為交直流信號系統設計的電涌保護器底座，隸屬于VERITECTOR SPC系列。該產品以緊湊型設計著稱，寬度僅17.8毫米，適用于2/4線制信號保護，可滿足工業控制、電力系統及自動化設備中對電涌防護的高標準需求。其核心功能是通過模塊化設計，支持可插拔保護模塊的快速安裝與更換，同時符合IEC 62305、IEC 61643-21等國際標準，適用于CLASS D1、C2、C1等復雜電磁環境。

二、核心優勢與創新設計

1. 安全便捷的模塊化架構
   VSPC BASE 2/4CH FG采用防錯插設計，支持可插拔模塊（如MOV、GDT等），用戶無需斷開線路即可完成模塊更換，顯著提升維護效率。底座與模塊的卡扣式連接結構確保穩定接地，最大放電電流達20kA（8/20μs）和2.5kA（10/350μs），有效抵御雷擊和浪涌沖擊。

2. 型號豐富與快速識別
   針對不同電壓等級和信號類型（如模擬信號、數字信號），該系列提供多樣化配置選項。通過顏色標簽直觀區分電壓等級：綠色代表12V及以下，藍色對應24V數字信號，黃色為24V模擬信號，紅色和紫色分別用于48V及60V系統。

3. 智能監控與維護支持
   產品集成工作狀態顯示窗口及遙信功能，可實時監測保護模塊的運行狀態，并通過V-TSET手持式測試儀器進行現場檢測，確保符合IEC 62305標準的定期維護要求。

4. 高兼容性與擴展性
   底座兼容PUI、PUII等系列模塊，支持0.05-6mm2導線接線范圍，搭配EMC套件（含屏蔽接頭和電纜扎帶）可優化電磁兼容性能，尤其適用于儀器儀表和自動化控制系統。

三、技術參數與認證

• 機械特性：尺寸69×90×17.8毫米，重量74克，法蘭安裝設計，適配標準導軌。
• 電氣性能：最大持續工作電壓覆蓋5VDC至60VAC，額定放電電流10kA（8/20μs），滿足DIN EN 60079系列防爆認證，適用于危險區域。
• 環境適應性：通過ATEX認證，支持CLASS D1、C1、C2環境，適用于高海拔（≤4000米）及嚴苛工業場景。

四、應用場景與行業價值

VSPC BASE 2/4CH FG廣泛應用于工控系統、光伏電站匯流箱、充電樁及數據中心配電系統，尤其在需要高密度安裝的場合（如低壓開關柜）中展現空間優勢。例如，在光伏直流側保護中，其與VPU系列配合可構建多級防護體系，降低雷擊導致的設備損壞風險。

五、總結

魏德米勒VSPC BASE 2/4CH FG憑借模塊化設計、智能監控及高兼容性，成為工業電涌保護領域的標桿產品。

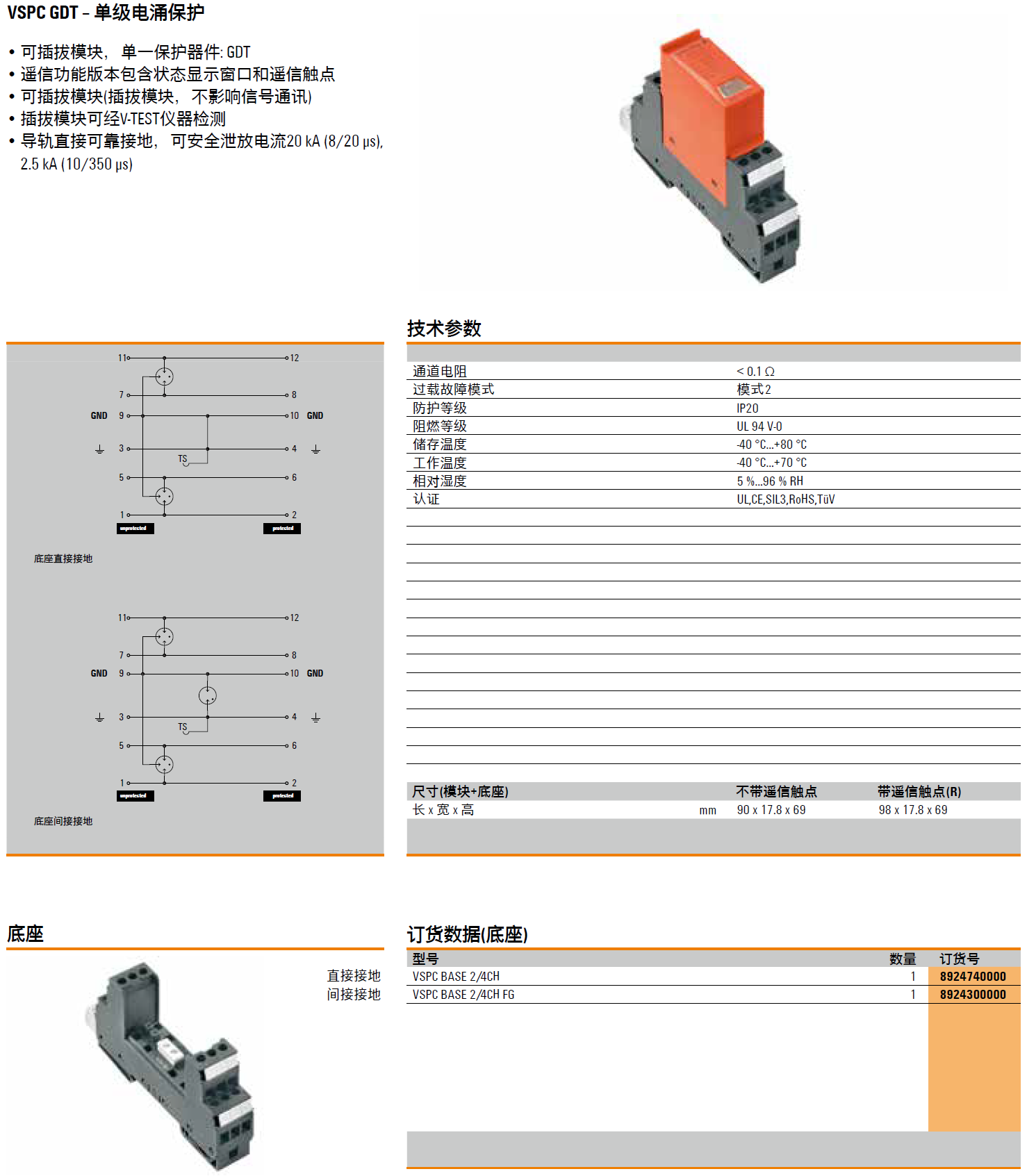

產品型號(貨號)：VSPC BASE 2/4CH(8924740000)，VSPC BASE 2/4CH FG(8924730000)
