一、產品概述與技術參數

VSPC GDT 2CH系列是魏德米勒專為工業環境設計的可插拔式電涌保護器，支持交流（230VAC/420VAC）與直流（

350VDC/600VDC）雙模式輸入，適用于復雜工況下的信號線路保護。其核心參數包括：

• 額定電壓：230VAC或350VDC（最大持續工作電壓分別為420VAC或600VDC）；
• 放電能力：最大放電電流2×10kA（@8/20μs波形，線-線），可快速泄放雷電或浪涌電流；
• 電壓保護水平：<800V（典型值），顯著降低設備受損風險；
• 防護標準：符合IEC 61643-21的C1、C2、C3及D1等級，滿足工業級防護需求；
• 尺寸與重量：17.8mm×90mm×69mm（寬×高×深），凈重40g，緊湊設計節省安裝空間。

此外，模塊內置火花間隙（GDT）與熔絲（2A規格），并采用阻燃材料（UL94 V-0認證），確保在極端環境下仍能可靠運行。

二、核心優勢解析

1. 雙模式輸入與靈活適配
   VSPC GDT 2CH支持交流與直流混合輸入，適用于同時存在多種電源類型的系統（如混合動力設備或復雜控制系統）。其寬電壓范圍設計（230VAC至350VDC）可覆蓋全球多數工業場景，減少備件庫存壓力。

2. 高防護性能與智能化監測

   • 快速響應：內置GDT與浪涌保護電路協同工作，在微秒級完成浪涌能量泄放，避免設備損壞。
   • 狀態指示與遙信功能：模塊配備三色LED指示燈（綠色正常、紅色故障），并支持遙信輸出，便于遠程監控系統狀態，減少人工巡檢頻率。

3. 模塊化與熱插拔設計
   模塊采用35mm TS導軌安裝，支持熱插拔操作。當某一模塊損壞時，可直接拔出更換，無需斷電或重啟系統，極大提升維護效率。此外，其標準化接口兼容魏德米勒全系電涌保護器，便于擴展與升級。

4. 嚴苛環境適應性
   工作溫度范圍覆蓋-40°C至+80°C，防護等級達IP20，適用于高溫、高濕、多塵等惡劣工業環境。針對振動場景（如風電、軌道交通），還可選配專用固定夾增強穩定性。

三、典型應用場景

1. 測量與控制系統
   在PLC、DCS及工業儀表信號線路中，VSPC GDT 2CH可有效抑制雷電感應過電壓和操作過電壓，保護精密傳感器與控制單元。
2. 新能源領域
   光伏逆變器、儲能系統及充電樁的直流側信號保護，尤其適用于高海拔（≤4000米）地區，滿足光伏匯流箱標準對放電電流（20/40kA）的要求。
3. 交通與重工業
   軌道交通信號系統、港口機械及礦山設備的電氣控制線路防護，適應振動、潮濕及腐蝕性環境。

四、安裝與維護便捷性

• 快速部署：模塊化設計支持即插即用，配合魏德米勒橫聯件（如QB 17,8/2）可簡化多組遙信接線，節省布線時間。
• 智能診斷：通過V-TSET手持測試儀可現場檢測模塊狀態，確保符合IEC 62305維護標準。
• 經濟性：無需額外熔斷器（對比傳統方案），且故障模塊更換成本低，全生命周期維護成本優勢顯著。

五、總結

魏德米勒VSPC GDT 2CH 150VAC/230VDC電涌保護器模塊，以雙模式兼容、高防護等級、智能化監測為核心競爭力，為工業用戶提供了高效、可靠的電涌防護方案。

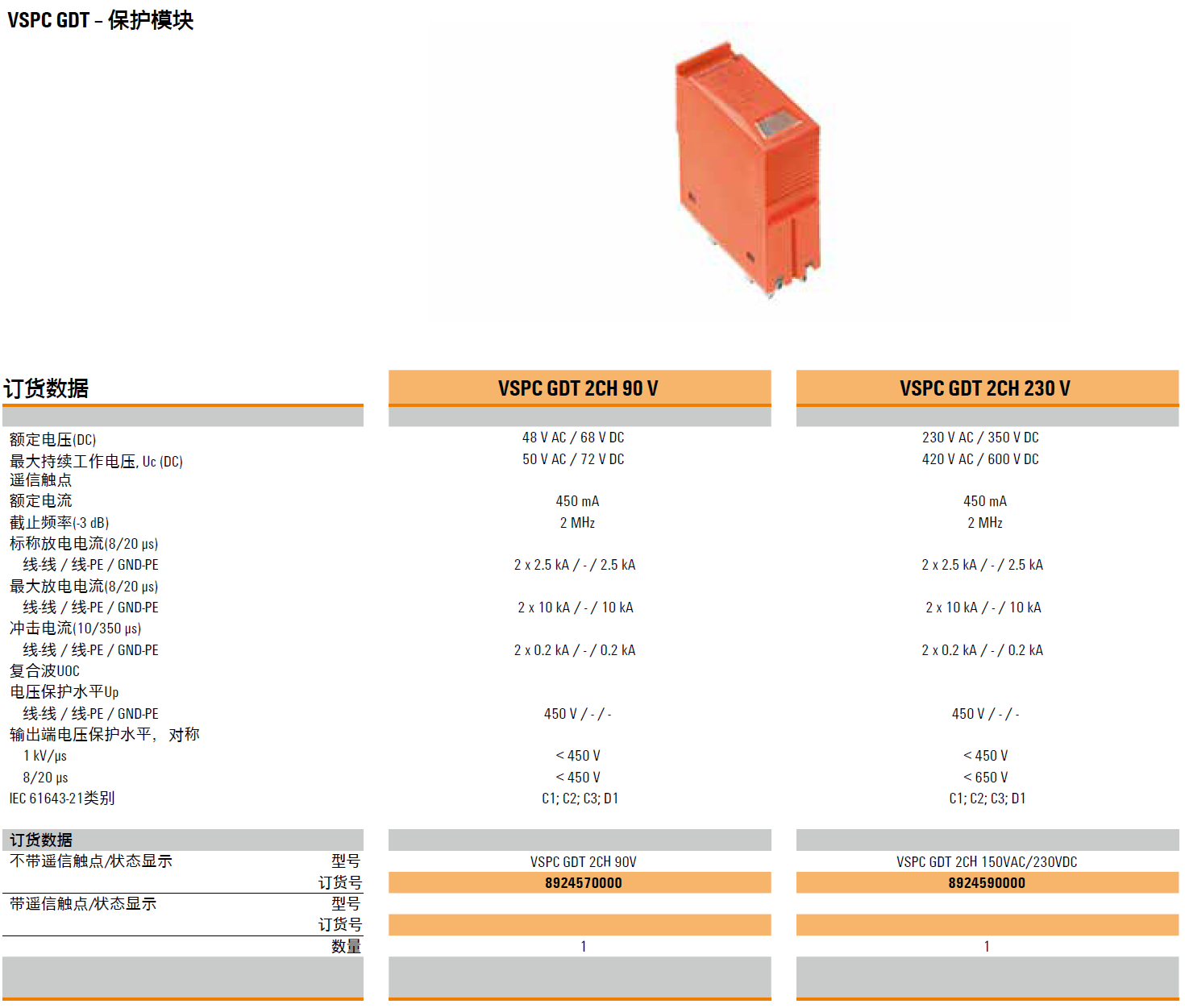

產品型號(貨號)：VSPC GDT 2CH 90V(8924570000)，VSPC GDT 2CH 150VAC/230VDC(8924590000)
