產品概述

VSPC BASE 2/4CH FG R是魏德米勒（WEIDMULLER）推出的交直流信號電涌保護器專用底座，專為測量控制系統設計，適用于需要高精度浪涌保護的工業場景。該底座兼容多種模塊化電涌保護器（如VSPC MOV系列），支持2/4通道配置，能夠有效抵御雷電、電磁干擾等瞬態過電壓對敏感電子設備的損害。

技術特點與核心優勢

1. 多場景兼容與靈活配置

• 交直流通用：支持交流230V和直流信號保護，覆蓋多種電壓等級（如12V、24V、48V等），通過顏色標簽快速區分電壓類型（綠色-12V，藍色-24V數字信號，黃色-24V模擬信號等）。
• 模塊化設計：可插拔保護模塊（如VSPC MOV）與底座分離，便于維護和更換，且防錯插設計確保安裝安全。

2. 高防護性能與智能監控

• 多重防護標準：符合IEC 61643-21標準，適用于CLASS D1、C2和C1環境，最大放電電流達20kA（8/20μs）和2.5kA（10/350μs）。
• 狀態監測功能：集成LED狀態指示燈（綠色/紅色）和遙信觸點，實時顯示保護器工作狀態，支持遠程監控系統集成。

3. 緊湊結構與工業級可靠性

• 緊湊尺寸：寬度僅17.8mm，高度98mm，深度69mm，適合空間受限的電氣柜安裝。
• 嚴苛環境適應：工作溫度范圍-40°C至70°C，防護等級IP20，阻燃等級UL 94 V-0，適用于高濕度、多粉塵的工業環境。

典型應用場景

1. 光伏發電系統：用于光伏匯流箱、逆變器直流側的信號線路保護，防止雷電感應過電壓損壞監控設備。
2. 電力與風電行業：保護控制柜中的PLC、傳感器等設備，確保電網和風機控制系統穩定運行。
3. 軌道交通與石化：為信號傳輸線路（如4-20mA模擬信號、RS485通信）提供浪涌防護，保障數據傳輸可靠性。

安裝與維護

• 便捷安裝：支持TS 35和TS 35×7.5標準導軌安裝，底座可180°旋轉，優化電氣柜內布線空間。
• 維護友好：配合V-TSET手持測試儀，可現場檢測模塊性能，符合IEC 62305標準的定期檢查要求。

結語

VSPC BASE 2/4CH FG R憑借其模塊化設計、高防護等級和智能化監控功能，成為工業電涌保護領域的標桿產品。

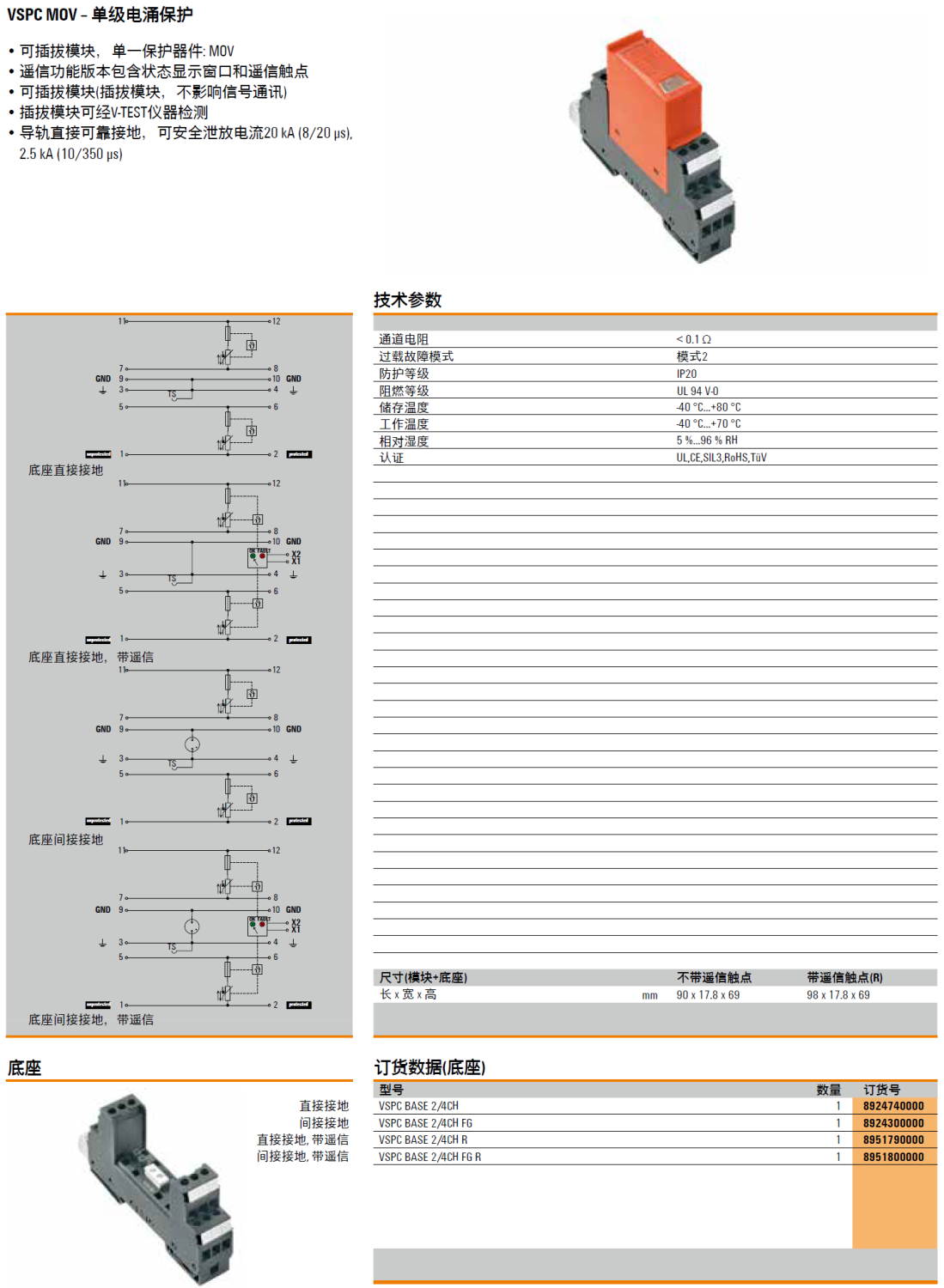

產品型號(貨號)：VSPC BASE 2/4CH(8924740000)，VSPC BASE 2/4CH FG(8924300000)，VSPC BASE 2/4CH R(8951790000)，VSPC BASE 2/4CH FG R(8951800000)
