一、產品概述

iPRU 120R 3P+N屬于IPRU系列，采用3極+N線（3P+N）配置，符合Type II類電涌保護器標準，主要用于限制電源線路中的瞬態過電壓，保護后端敏感設備免受雷擊、電網波動等干擾。其模塊化設計支持快速插拔更換，便于維護和擴容。

二、核心參數與性能

1. 電氣特性

   • 最大持續工作電壓（Uc）：260V，確保在正常電網波動下穩定運行。
   • 保護水平（Up）：<1.5kV（共模/N-PE），有效吸收電涌能量并限制電壓峰值。
   • 響應時間：≤25ns，快速響應瞬態過電壓事件。

2. 物理特性

   • 尺寸：85mm（高）×18mm（寬）×64mm（深），適配標準配電柜空間。
   • 安裝方式：鎖定夾鎖緊結構，支持9mm寬度倍數擴展，兼容多種配電系統。
   • 環境適應性：運行溫度范圍-25℃~60℃，存儲溫度-40℃~70℃，適應嚴苛環境。

3. 安全與維護

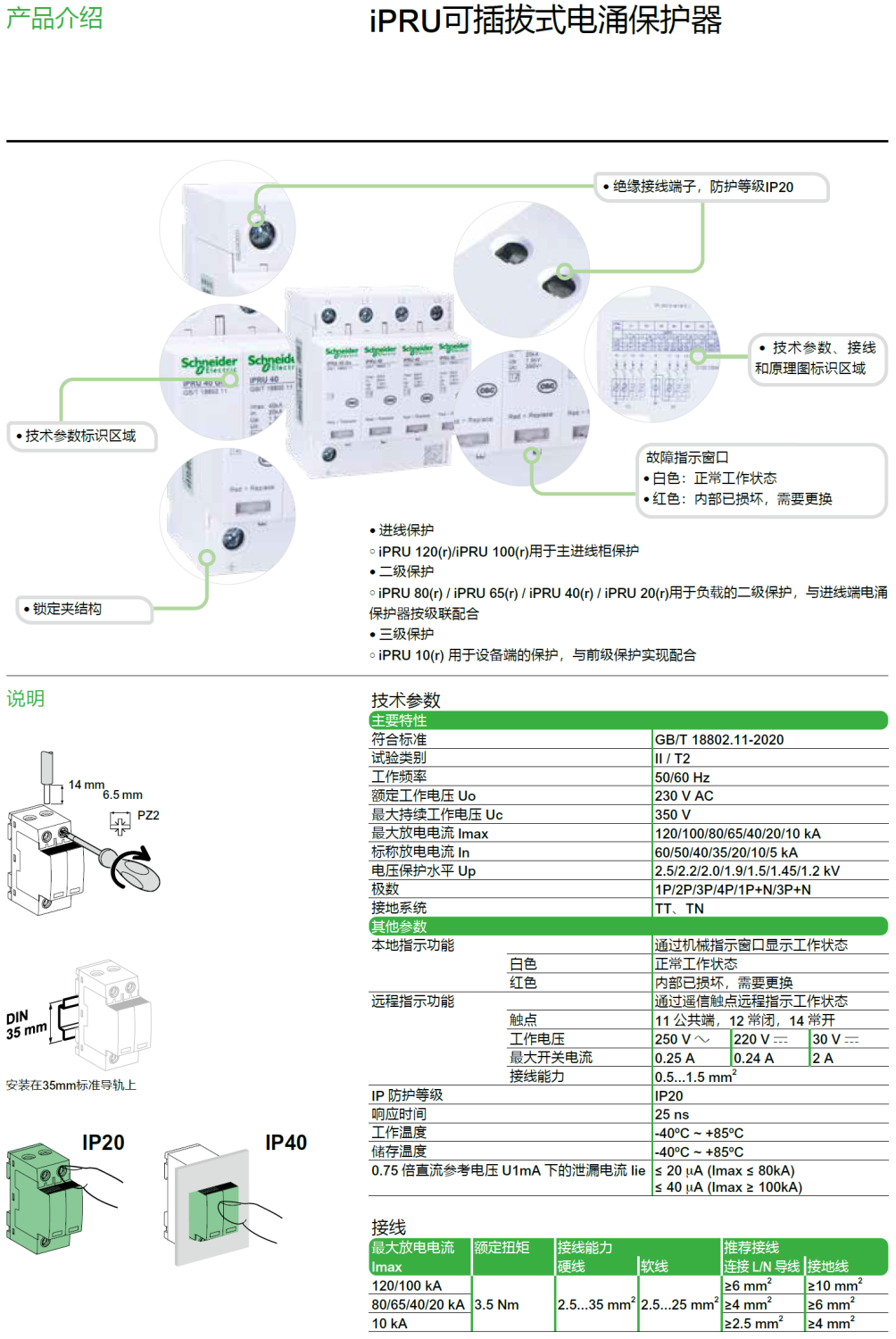

   • 機械指示窗口：通過白色/紅色標識直觀顯示保護器狀態（正常/觸發）。
   • IP防護等級：整體IP40，接線端子IP20，兼顧防塵與操作安全。

三、應用場景

該產品廣泛應用于以下領域：

• 工業自動化：保護PLC、變頻器等關鍵設備免受電網干擾。
• 數據中心：確保服務器、網絡設備在雷電或電力波動中穩定運行。
• 商業建筑：為電梯、安防系統等提供末端電涌防護。

四、注意事項

施耐德iPRU 120R 3P+N憑借其高可靠性、易維護性和環境適應性，成為電源系統浪涌防護的優選方案。

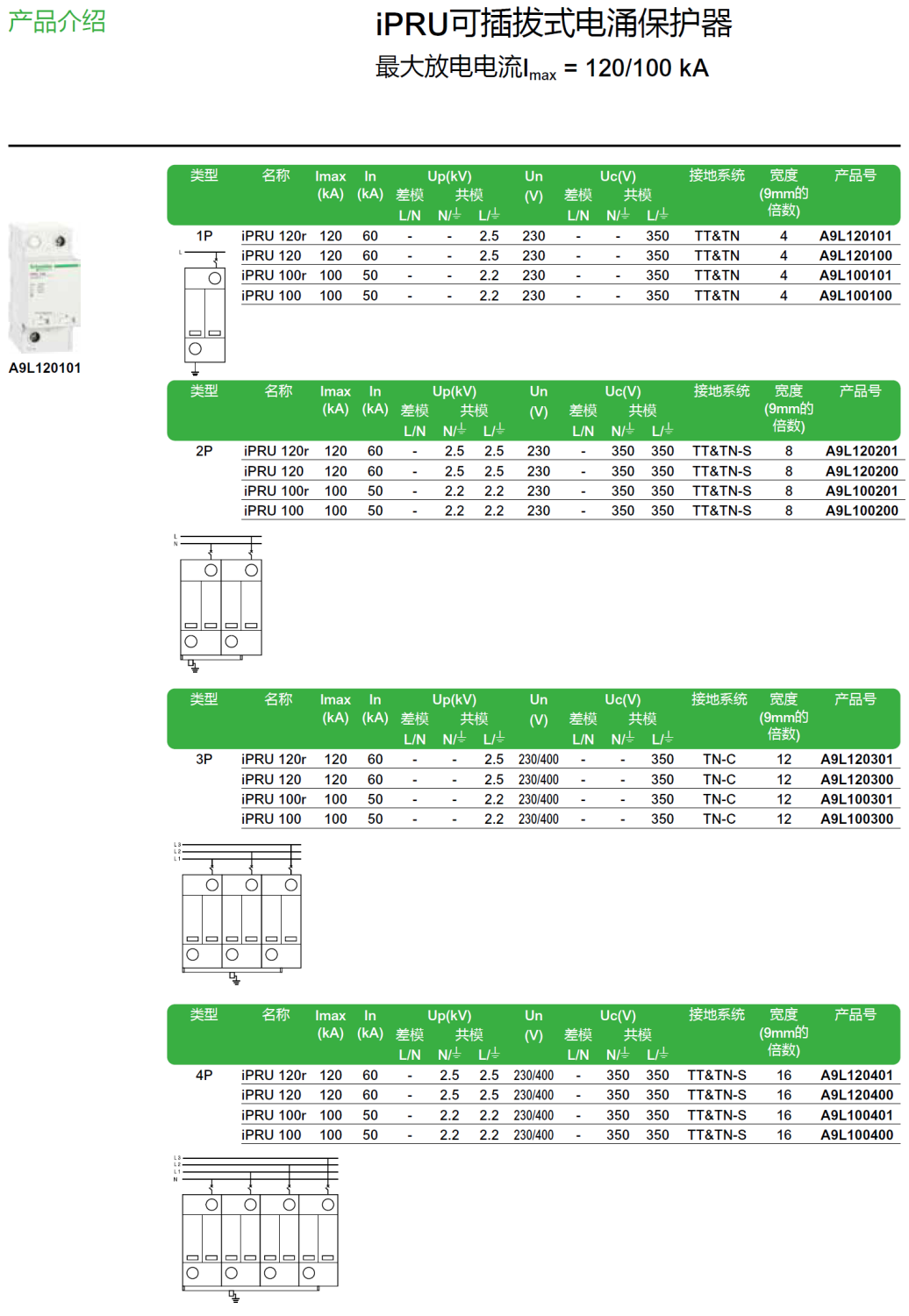

產品型號/產品號：iPRU 120r 1P（A9L120101），iPRU 120 1P（A9L120100），iPRU 120r 2P（A9L120201），iPRU 120 2P（A9L120200），iPRU 120r 3P（A9L120301），iPRU 120 3P（A9L120300），iPRU 120r 4P（A9L120401），iPRU 120 4P（A9L120400），iPRU 120r 1P+N（A9L120501），iPRU 120 1P+N（A9L120500），iPRU 120r 3P+N（A9L120601），iPRU 120 3P+N（A9L120600）
