一、核心參數與技術特性

iPTU 40R 3P+N屬于3P+N型電涌保護器，專為通信系統設計，主要技術參數如下：

• 最大放電電流（Imax）：40kA，可承受極端雷電沖擊；
• 最大持續工作電壓（Uc）：350V AC，適應寬電壓波動環境；
• 標稱放電電流（In）：20kA，滿足Type II類防護要求；
• 響應時間：≤25ns，快速切斷電涌路徑；
• 安裝方式：DIN導軌插拔式設計，支持便捷維護與擴容；
• 附加功能：帶遠程狀態指示（白/紅燈），支持漏電流、過壓等告警。

其內部采用3P+N結構：三個壓敏電阻模塊并聯于相線（L）與零線（N）之間，實現差模保護；同時通過放電間隙連接零線與地線（PE），提供共模保護。這種設計既保障了線路的電氣安全，又避免了漏電流問題，特別適合對地絕緣要求較高的通信系統。

---

二、3P+N結構的原理與優勢

3P+N型SPD通過差模保護+共模保護雙重機制，全面覆蓋電涌威脅：

1. 差模保護（L-N）：壓敏電阻模塊抑制相線與零線間的瞬態過電壓，保護設備內部電路；
2. 共模保護（N-PE）：放電間隙將零線過電壓導向地線，防止地電位反擊。

相較于4P型SPD（僅共模保護），3P+N在TT系統中可安裝于剩余電流保護器（RCD）前端，且無漏電流風險，安全性更高。此外，其可插拔設計支持熱插拔更換模塊，減少停機時間，提升維護效率。

---

三、典型應用場景

iPTU 40R 3P+N適用于以下場景：

1. 通信基站與數據中心：保護交換機、服務器等關鍵設備免受雷擊和電力波動影響；
2. 工業自動化系統：在PLC、傳感器等精密儀器前端部署，確?？刂品€(wěn)定性；
3. 商業建筑弱電系統：如安防監控、網絡布線等場景，抵御電磁干擾。

根據系統類型選擇安裝方案：

• TT系統：SPD需位于RCD前端，優先選用3P+N；
• TN-S系統：3P+N可獨立安裝或與4P配合使用，形成分級防護。

---

四、安裝與維護指南

1. 安裝要求：
   • 需斷電操作，確保導軌安裝牢固（扭矩3.5N·m）；
   • 相線/零線導線長度≤1m，地線≤0.5m，且線徑需符合規范；
   • 接地電阻需≤4Ω，避免電涌能量反噬。
2. 維護建議：
   • 每年雷雨季前檢查模塊狀態，失效時立即更換；
   • 結合前端斷路器或熔絲，形成多級防護體系。

---

五、標準認證與可靠性保障

施耐德iPTU 40R 3P+N符合GB/T 18802.11-2020（等同IEC 61643-11）標準，通過VPR（電壓保護水平）和SCCR（系統兼容性）測試，確保在2.5kV電壓下仍可穩定工作。其隧道式端子支持2.5-35mm2導線，兼容硬線與軟線，適配多樣化布線需求。

---

結語

施耐德iPTU 40R 3P+N憑借其高性價比、智能化功能及廣泛兼容性，成為通信系統電涌防護的理想選擇。合理選型與規范安裝可顯著降低設備故障風險，保障通信連續性與數據安全。如需進一步技術支持，可聯系施耐德電氣專業團隊。

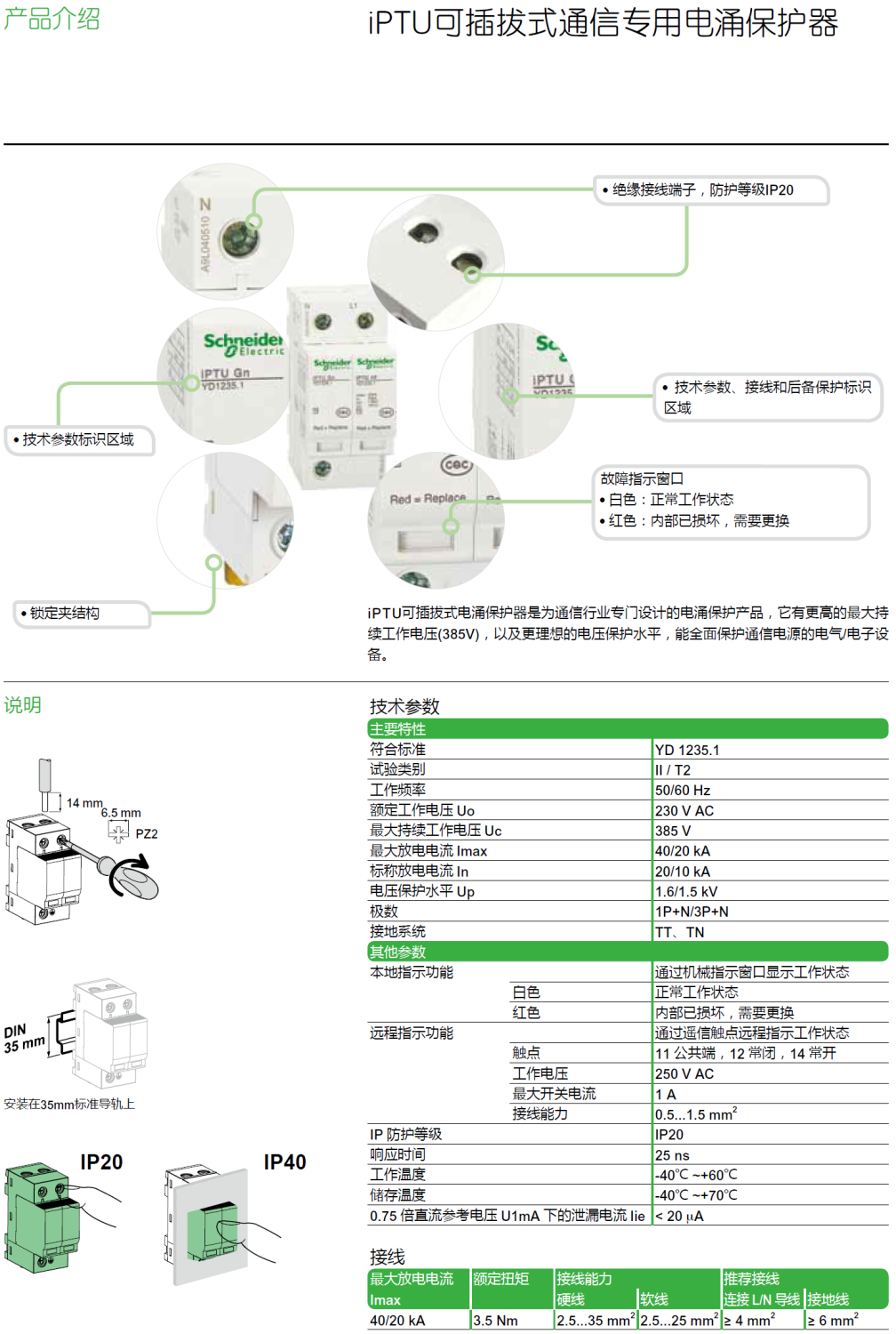

產品型號/產品號：  iPTU 40 1P+N（A9L040510），iPTU 40R 3P+N（A9L040611），iPTU 40 3P+N（A9L040610）
