一、產品概述

iST 20R 3P+N是施耐德電氣針對三相四線系統設計的固定式電涌保護器，適用于建筑、工業、能源等領域，為電機、配電柜、樓宇自動化系統等設備提供全面的過電壓防護。其采用模塊化結構，支持快速安裝與維護，并通過多項國際及國家標準認證，確保長期穩定運行。

---

二、技術特點與優勢

1. 多重保護機制

   • 專用后備保護器（SCB）：iST 20R采用氣體放電管（GDT）作為核心元件，可在電涌電流（如10/350μs波形下30kA）沖擊時瞬間導通分流，同時阻斷工頻電流。這種設計解決了傳統熔斷器或斷路器在電涌耐受能力與工頻分?jǐn)嗄芰﹂g的矛盾，避免SPD因過流或電涌失效引發火災。
   • 高放電能力：標稱放電電流（In）達10kA（8/20μs），沖擊放電電流（Iimp）滿足T1/T2級系統需求，有效應對雷電和電網瞬態過電壓。

2. 靈活適配系統

   • 支持TN-S、TT等系統，推薦采用“3+1”接線方式（三相加中性線保護），確保共模與差模全模保護，降低N線電位抬升對系統的影響。
   • 低殘壓設計：在保護設備的同時，最大限度減少電壓降，保障設備安全運行。

3. 可靠性與兼容性

   • 符合GB/T 18802.11、GB/T 18802.21等國家標準，通過200ms耐壓1200V等嚴苛測試，適用于高要求場景。
   • 模塊化設計兼容多種安裝方式，支持導軌或端子固定，便于維護與擴容。

---

三、應用場景與安裝建議

• 典型應用：
  • 建筑領域：保護樓宇自動化系統、消防設備、安防系統等。
  • 工業領域：為電機、變壓器、開關柜等提供防雷保護。
  • 能源系統：適用于光伏逆變器、風力發電設備等新能源場景。
• 安裝注意事項：
  • 遵循SPD級間配合原則，確保與上游保護裝置的分?jǐn)嗄芰ζヅ洹?
  • 接地線（PE）應優先連接至設備最近的接地點，縮短故障響應時間。
  • 定期檢查SPD狀態，更換失效部件以維持保護效能。

---

四、總結

施耐德iST 20R 3P+N固定式電涌保護器憑借其創新的后備保護技術、高耐受能力和靈活適配性，為三相系統提供了全面的防雷解決方案。無論是新建項目還是現有系統升級，該產品均可顯著降低設備損壞風險，提升電力系統的安全性和穩定性。

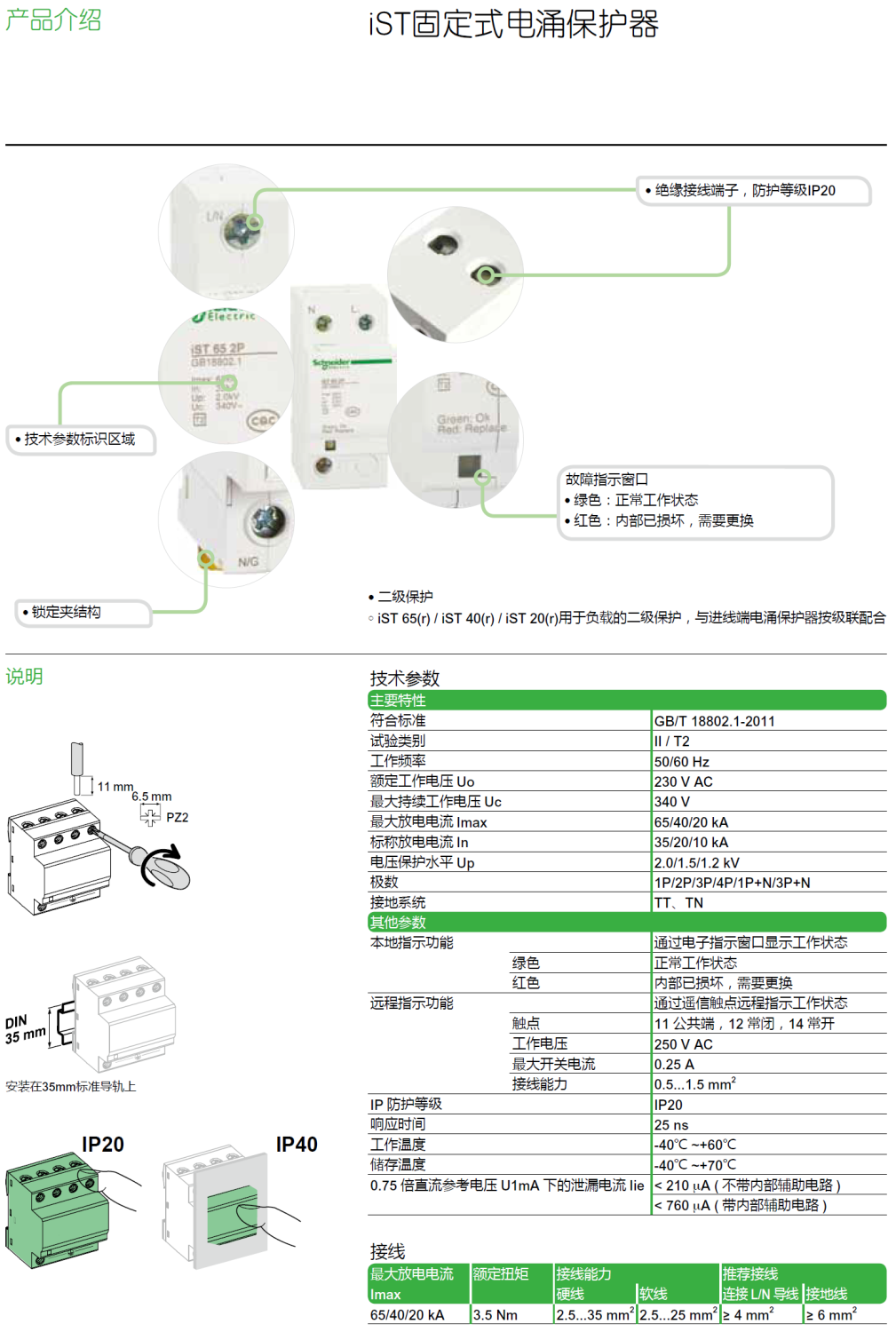

產品型號/產品號： iST 20 1P（A9L916618），iST 20 2P（A9L916621），iST 20 3P（A9L916622），iST 20 4P（A9L916624），iST 20 1P+N（A9L916620），iST 20R 3P+N（A9L916625），iST 20 3P+N（A9L916623）
