一、核心技術與參數

iST 40R 3P+N采用3P+N結構設計，由三個壓敏電阻模塊和一個放電間隙組成，實現差模（L-N）與共模（N-PE）雙重保護。其標稱放電電流（In）達40kA（8/20μs），電壓保護水平（Up）低于被保護設備的耐沖擊電壓額定值，響應時間≤5ns，殘壓低至340V/440V（AC）。此外，該產品支持并聯安裝于配電系統前端，需斷電操作并確保接地電阻≤4Ω。

---

二、設計特點與優勢

1. 雙重保護模式

   • 差模保護（L-N）：通過三個壓敏電阻模塊抑制相線與零線間的瞬態過電壓。
   • 共模保護（N-PE）：放電間隙在零線與地線間形成保護路徑，防止地電位反擊。
   • 無漏電流設計：對地絕緣電阻高，系統故障時仍能保持安全。

2. 兼容性與適配性

   • 適用于TT系統（需安裝在剩余電流保護器前端）及TN-S系統，滿足工業、光伏及第三產業場景需求。
   • 接線規范：相線/零線引線≤1m，接地線≤0.5m，導線截面需與距離匹配。

---

三、典型應用場景

• 工業配電系統：保護電機、PLC、傳感器等關鍵設備免受雷擊或電網波動影響。
• 光伏發電系統：抑制光伏逆變器與電網連接時的電涌沖擊。
• 數據中心與通信設施：保障服務器、交換機等精密設備穩定運行。

---

四、安裝與維護建議

1. 安裝規范

   • 需并聯安裝于被保護設備前端，建議在SPD前端加裝小型斷路器或防雷熔絲。
   • 接地線應短直，接地排就近連接，避免引線過長導致感應電壓升高。

2. 定期維護

   • 每年雷雨季前檢查防雷模塊狀態，失效時及時更換。
   • 測試接地電阻，確保符合≤4Ω的標準。

---

五、總結

iST 40R 3P+N憑借其雙重保護機制、高標稱放電電流及工業級防護性能，成為低壓配電系統中不可或缺的電涌防護方案。合理選型與規范安裝可顯著降低雷電風險，延長設備壽命。施耐德憑借百年電氣技術積累，持續為各行業提供安全可靠的電涌保護解決方案。

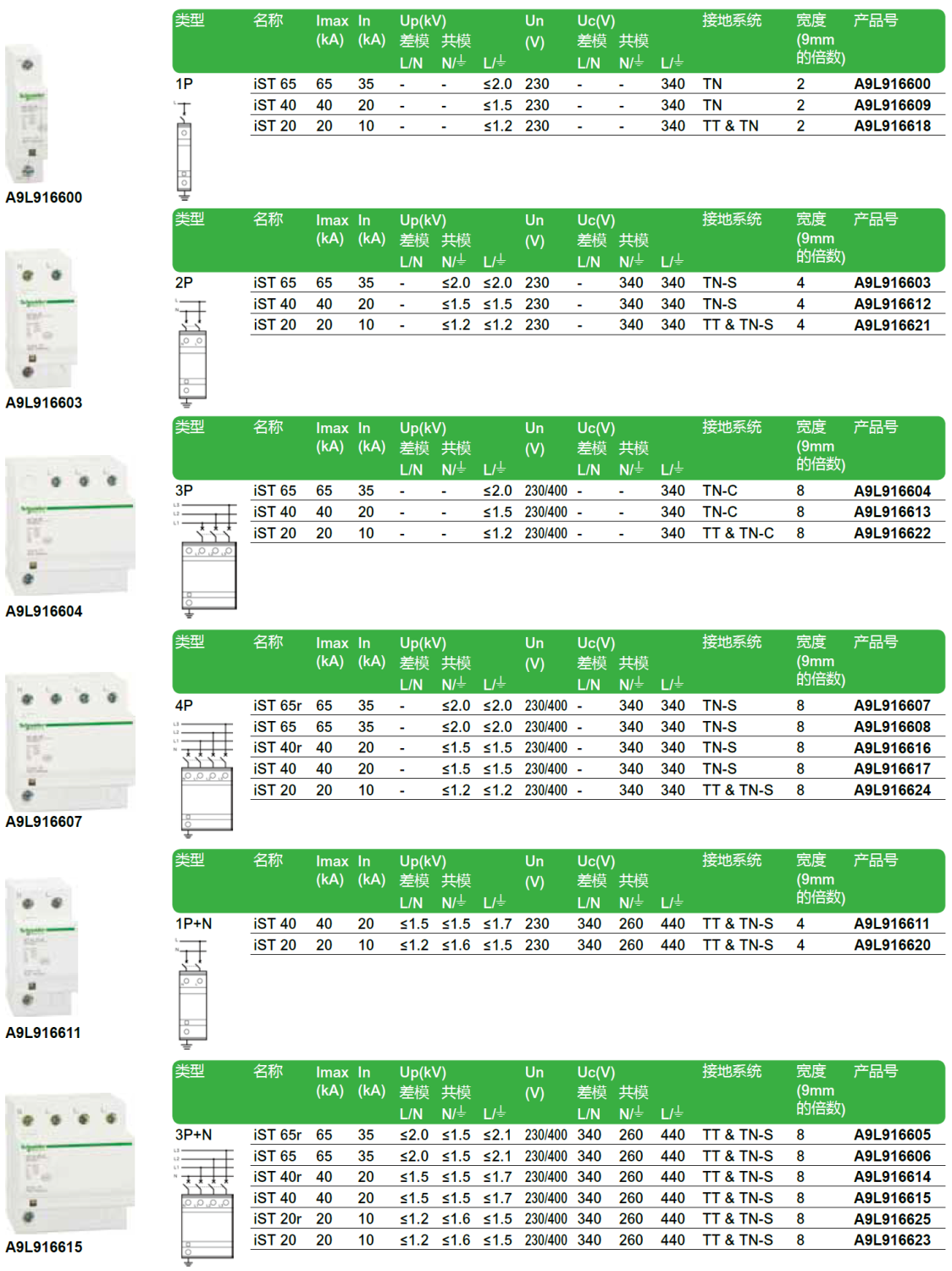

產品型號/產品號： iST 40 1P（A9L916609），iST 40 2P（A9L916612），iST 40 3P（A9L916613），iST 40R 4P（A9L916616），iST 40 4P（A9L916617），iST 40 1P+N（A9L916611），iST 40R 3P+N（A9L916614），iST 40 3P+N（A9L916615）
