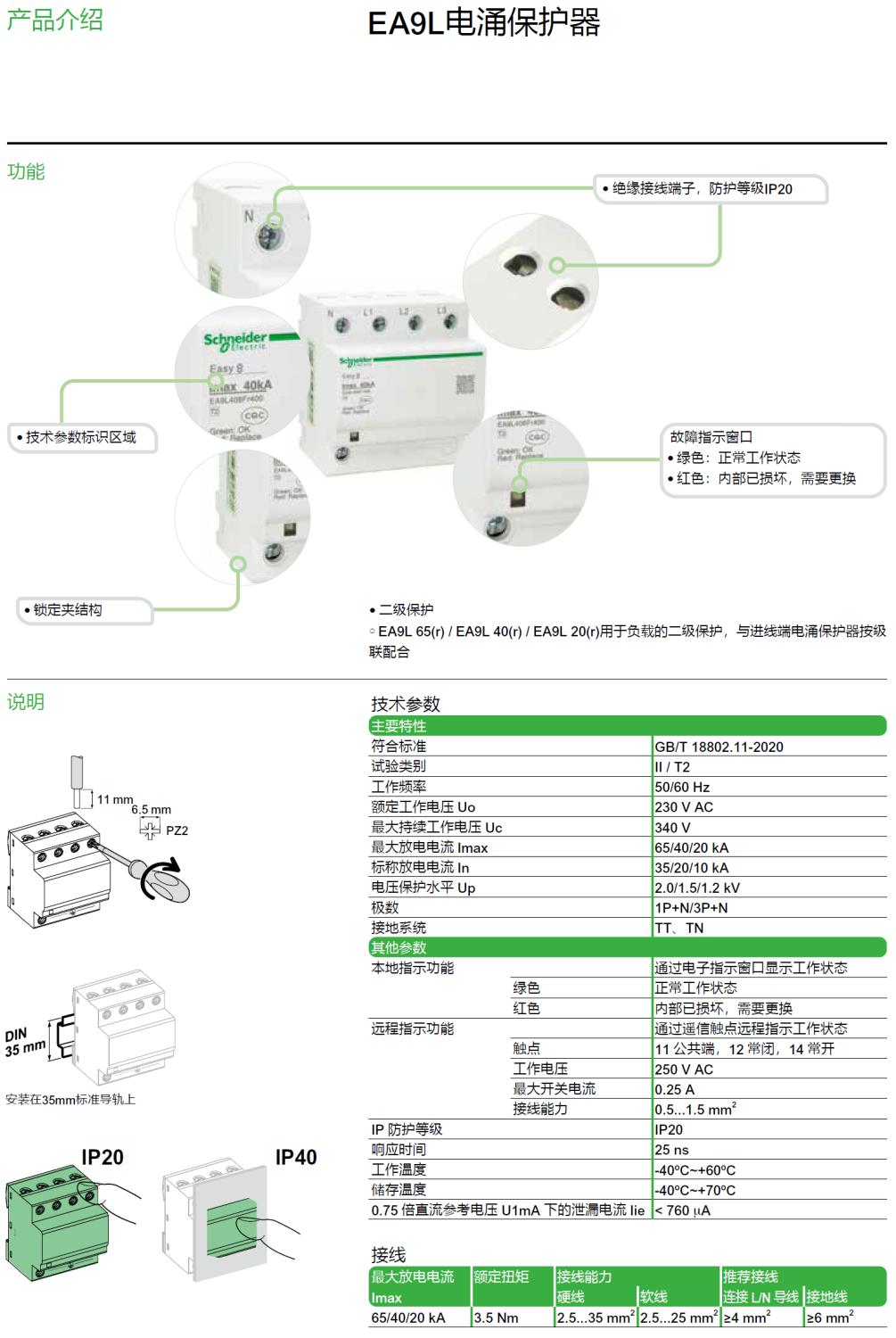

一、產品概述

施耐德EA9L 65R 3P+N電涌保護器是施耐德電氣針對三相電源系統設計的浪涌保護器（SPD），采用3P+N接線模式，適用于TN-S、TT等接地系統，為電氣設備提供全面的過電壓防護。該產品憑借其高性能、高可靠性和模塊化設計，廣泛應用于建筑、工業、能源等領域，有效保障電力系統的安全穩定運行。

二、技術參數與核心優勢

1. 3P+N保護模式

   • 差模保護：通過三個相線（L1/L2/L3）對中性線（N）的壓敏電阻模塊，抑制線路間的瞬態過電壓，保護設備內部電路。
   • 共模保護：通過中性線（N）對地線（PE）的放電間隙模塊，消除線路對地的共模浪涌，提升設備絕緣耐受能力。
   • 全模防護：結合差模與共模保護，覆蓋所有可能的浪涌路徑，降低設備損壞風險。

2. 關鍵參數

   • 最大持續工作電壓（Uc）：根據系統電壓（如380/220V）及電壓偏差（通常取15%）設計，確保長期穩定運行。
   • 沖擊電流（Iimp）與最大放電電流（Imax）：滿足II類試驗標準，可承受雷電或操作過電壓產生的大電流沖擊。
   • 電壓保護水平（Up）：低于被保護設備的絕緣耐受電壓（Uw）的80%，確保設備安全。

3. 高性能材料與工藝

   • 采用壓敏電阻與放電間隙組合技術，響應速度快、通流容量大，可快速泄放浪涌能量。
   • 模塊化設計便于安裝維護，支持遠程監控與故障報警功能。

三、應用場景與安裝建議

1. 典型應用場景

   • 建筑領域：保護樓宇自動化系統、消防設備、安防系統等關鍵負載。
   • 工業領域：適用于電機、變壓器、開關柜等設備的電源防護。
   • 能源系統：適配光伏發電、風力發電等新能源場景的過電壓防護需求。

2. 安裝規范

   • 位置選擇：建議安裝在總配電柜的LPZ0B-LPZ1區交界處，作為第一級保護。
   • 接地要求：需確保PE線與地網可靠連接，避免保護失效。

四、總結

施耐德EA9L 65R 3P+N電涌保護器憑借其全模防護設計、高性能參數及施耐德品牌的技術積淀，成為三相電源系統防雷保護的優選方案。合理選擇參數并規范安裝，可有效降低雷擊與操作過電壓對電氣設備的損害，提升系統整體可靠性。

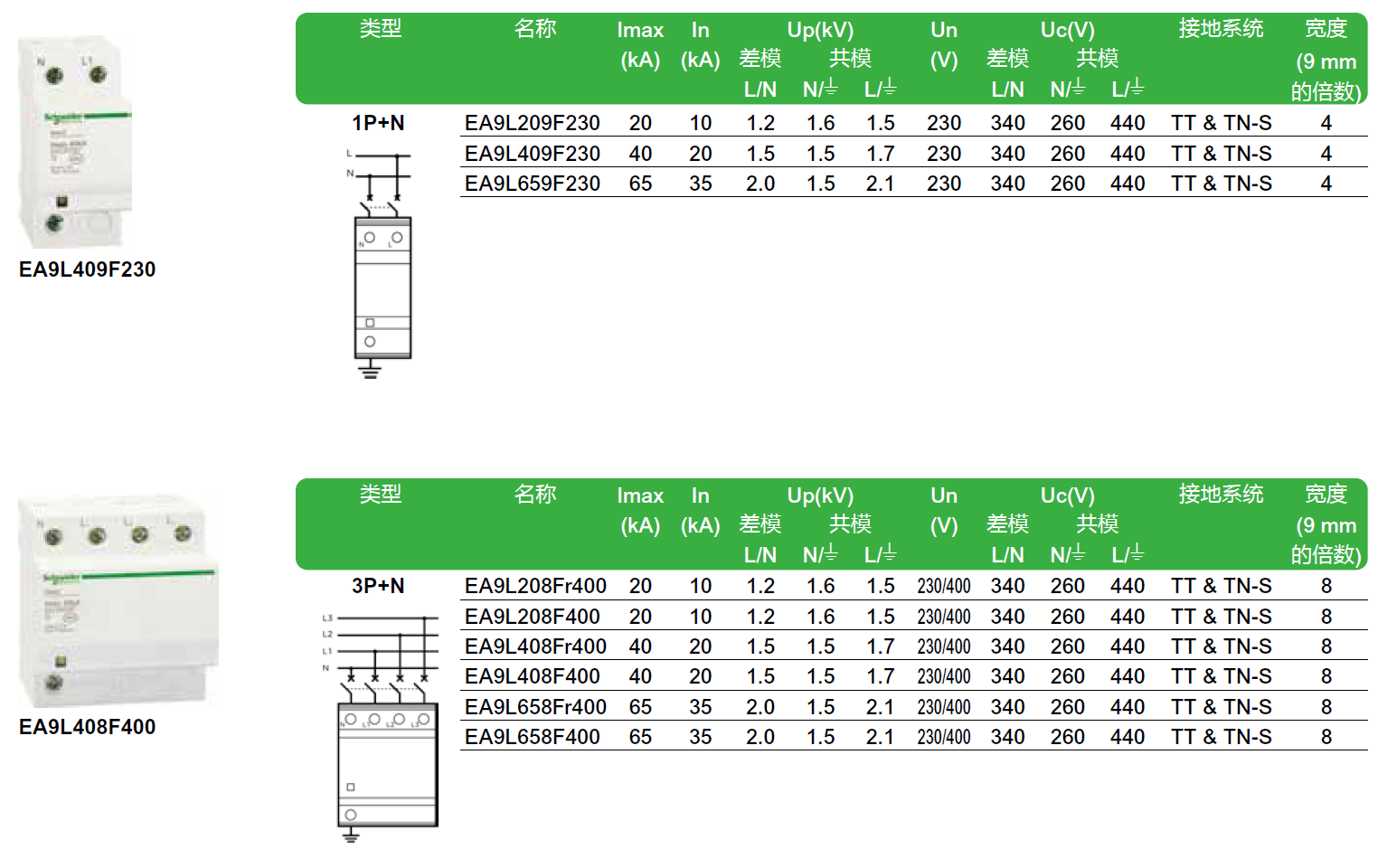

產品型號/產品號： EA9L 65 1P+N，EA9L 65 3P+N，EA9L 65r 3P+N，EA9L659F230 1P+N，EA9L658FR400 3P+N，EA9L658F400 3P+N
