產品概述

DS44S-385/G電源電涌保護器（SPD）是由法國CITEL西岱爾公司研發的Type2級防護設備，專為單相或三相四線（3P+N）低壓配電系統設計，適用于工業、商業及公共設施的雷電感應及瞬態過電壓保護。該產品結合高能壓敏電阻技術與智能化監測功能，最大持續運行電壓（Uc）為385V AC，標稱放電電流（In）達20kA（8/20μs波形），最大放電電流（Imax）可達40kA，電壓保護水平（Up）≤1.8kV（L/N模式），能夠快速泄放雷電或操作過電壓產生的浪涌能量，保障后端敏感設備的安全運行。其多極配置設計適配主配電盤布局，支持共模與差模復合防護，兼容TN-S、TT等多種接地系統，可靈活部署于復雜電網環境。

核心功能與技術優勢

1. 復合防護與高能泄放能力
   DS44S-385/G采用高能壓敏電阻（MOV）技術，支持共模（L/N-PE）與差模（L-N）雙重保護模式，覆蓋單相或三相系統的多路徑浪涌沖擊。其短路耐受能力達10kArms，可承受多次高能量瞬態過電壓沖擊，適用于電網波動頻繁的工業環境。結合N/PE電涌保護器的氣體放電管技術，可進一步提升系統防護等級。

2. 智能化安全設計

   • 熱脫扣與故障指示：內置熱脫扣裝置，當電涌保護器因過載或老化失效時，自動切斷電路并通過色標狀態窗口（正常為白色，故障為紅色）提供本地告警，避免火災風險；

   • 滅弧技術：采用滅弧技術消除電弧隱患，確保設備在極端工況下的安全性；

   • 遙信觸點輸出：支持遠程監控系統集成，便于實時掌握設備狀態。

3. 標準化與兼容性

   • 符合IEC 61643-11、UL 1449 ed.4及GB/T 18802.1標準，確保防護性能的可靠性與一致性；

   • 適配230/400V AC三相四線系統，兼容全球主流配電制式，支持與三級SPD級聯構建分級防護體系。

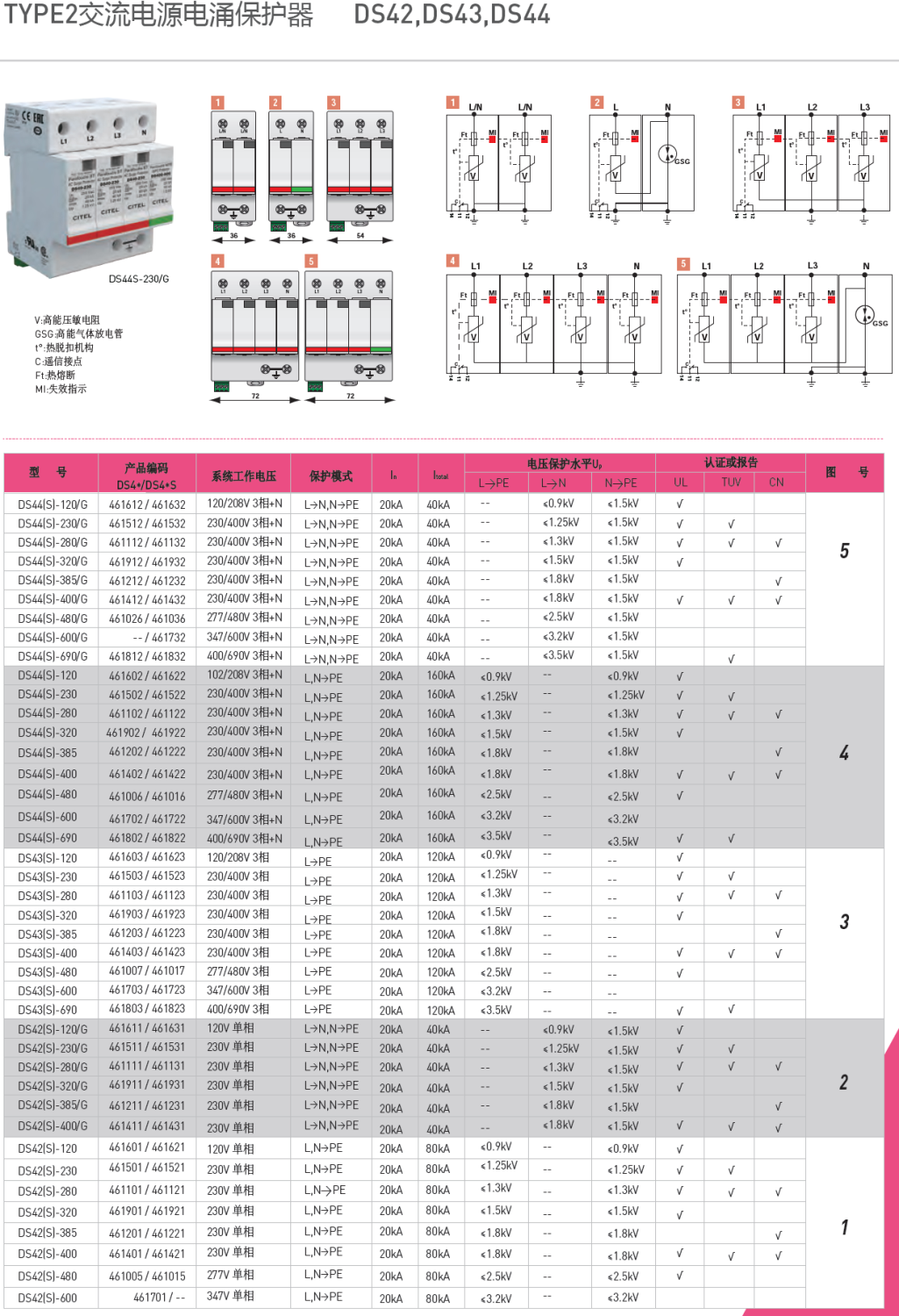

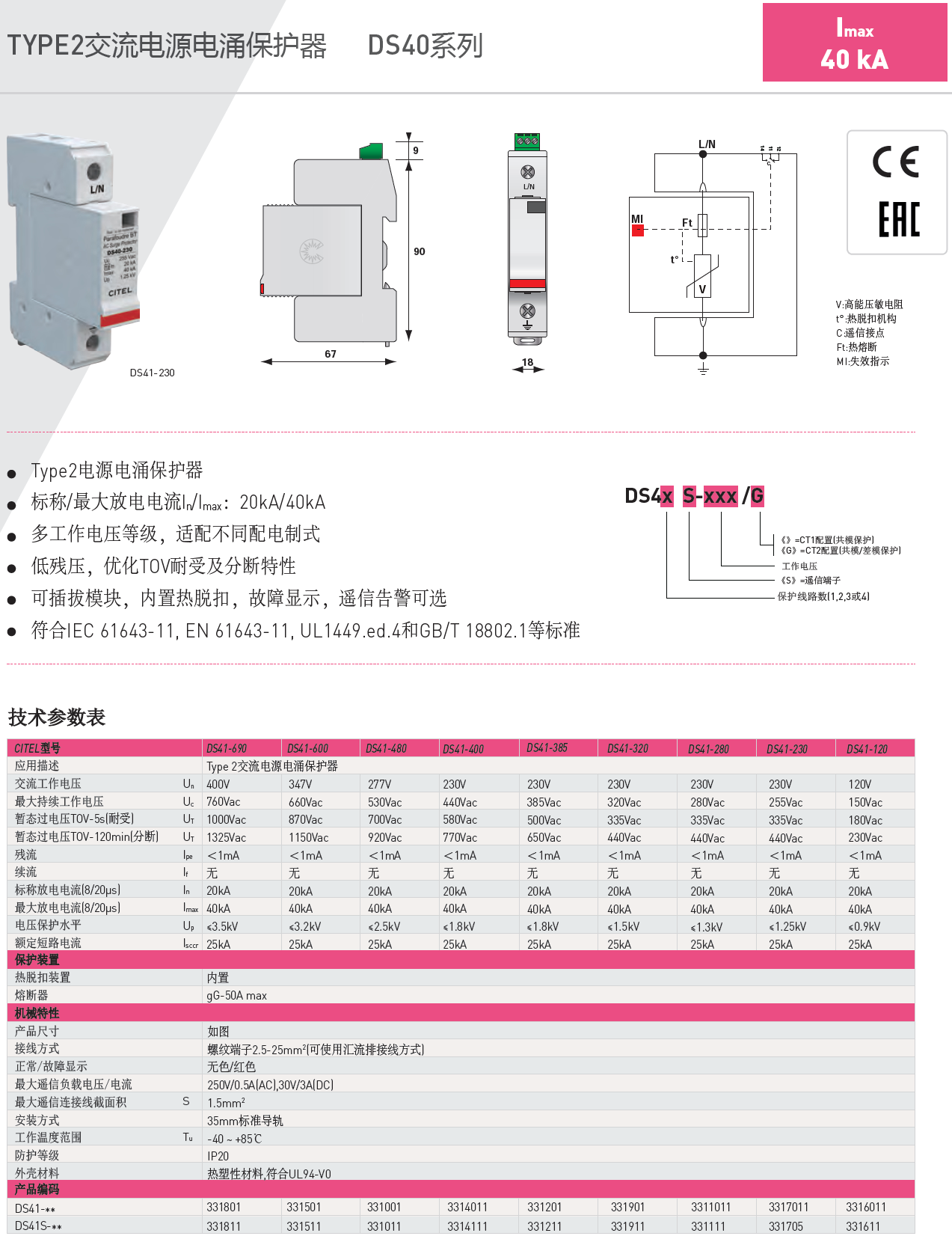

技術參數與性能指標

應用場景與安裝規范

1. 典型應用場景

   • 工業配電系統：作為主配電盤的一級防護設備，安裝于進線側，保護變頻器、PLC、電機控制設備等免受感應雷擊及開關操作過電壓影響；

   • 通信基站與數據中心：與二級SPD配合形成分級防護體系，保障服務器、基站電源及網絡設備穩定運行；

   • 公共設施：適用于醫院、軌道交通等對供電連續性要求高的場景，降低因浪涌導致的系統中斷風險。

2. 安裝與接地要求

   • 接線規范：輸入端連接電網側，輸出端接被保護設備，線路長度建議≤50cm以減少殘壓影響；

   • 接地要求：接地線截面積≥2.5mm2，接地電阻≤10Ω，確保浪涌能量有效泄放；

   • 級間協調：若與三級SPD級聯使用，需保持線路間距≥5米或加裝去耦裝置，優化能量分配。

維護與升級策略

DS44S-385/G采用模塊化設計，支持快速更換故障單元，無需斷電即可完成維護。運維人員可通過以下方式實現高效管理：

1. 狀態監測：定期檢查模塊指示窗口（正常為白色，故障為紅色）或通過遙信信號遠程監控設備狀態；

2. 壽命管理：產品耐受多次浪涌沖擊后仍可保持性能穩定，建議每3-5年進行整體性能檢測；

3. 兼容升級：適配CITEL系列SPD擴展模塊，支持未來系統擴容需求。

總結

DS44S-385/G電源電涌保護器憑借其高能泄放能力、智能化監測功能及廣泛的兼容性，成為工業與關鍵設施電力防護的理想選擇。其符合國際標準的技術參數與靈活的多極配置設計，可有效降低設備損壞風險，提升系統運行可靠性。作為CITEL西岱爾在電涌防護領域的代表產品，DS44S-385/G延續了品牌的技術積累，并通過滅弧技術、熱脫扣裝置等創新設計，為現代電力系統提供了長效安全保障。

產品型號：

DS44-120/G，DS44-230/G，DS44-280/G，DS44-320/G，DS44-385/G，DS44-400/G，DS44-480/G，DS44-600/G，DS44-690/G

DS44S-120/G，DS44S-230/G，DS44S-280/G，DS44S-320/G，DS44S-385/G，DS44S-400/G，DS44S-480/G，DS44S-600/G，DS44S-690/G

DS44-120，DS44-230，DS44-280，DS44-320，DS44-385，DS44-400，DS44-480，DS44-600，DS44-690

DS44S-120，DS44S-230，DS44S-280，DS44S-320，DS44S-385，DS44S-400，DS44S-480，DS44S-600，DS44S-690

DS43-120，DS43-230，DS43-280，DS43-320，DS43-385，DS43-400，DS43-480，DS43-600，DS43-690

DS43S-120，DS43S-230，DS43S-280，DS43S-320，DS43S-385，DS43S-400，DS43S-480，DS43S-600，DS43S-690

DS42-120/G，DS42-230/G，DS42-280/G，DS42-320/G，DS42-385/G，DS42-400/G

DS42S-120/G，DS42S-230/G，DS42S-280/G，DS42S-320/G，DS42S-385/G，DS42S-400/G

DS42-120，DS42-230，DS42-280，DS42-320，DS42-385，DS42-400，DS42-480，DS42-600

DS42S-120，DS42S-230，DS42S-280，DS42S-320，DS42S-385，DS42S-400，DS42S-480，DS42S-600
