產品概述

DS74RS-320/G大通流電源電涌保護器（SPD）是一款專為低壓配電系統設計的高性能Type2級防護設備，適用于工業、商業及公共設施的雷電感應與瞬態過電壓防護。該產品以高能泄放能力為核心優勢，最大持續運行電壓（Uc）為320V AC，標稱放電電流（In）達40kA（8/20μs波形），最大放電電流（Imax）可達80kA，電壓保護水平（Up）≤1.5kV（L/N模式），能夠快速泄放雷電或操作過電壓產生的高能浪涌電流，有效保護后端敏感設備。其模塊化設計適配35mm導軌安裝，支持熱插拔維護與遠程狀態監控，顯著提升運維效率，是電力系統安全防護的核心組件之一。

核心功能與技術優勢

1. 高能泄放與復合防護
   DS74RS-320/G采用壓敏電阻（MOV）與氣體放電管（GDT）的復合技術，支持差模（L-N）與共模（L/N-PE）雙重保護模式，覆蓋單相或三相系統的多路徑浪涌沖擊。其短路耐受能力達10kArms，可承受多次高能量瞬態過電壓沖擊，適用于電網波動頻繁的工業環境。

2. 智能化安全運維設計

   • 熱脫扣與故障指示：內置熱熔保護裝置，當SPD因過載或老化失效時，自動切斷電路并通過色標窗口（正常白色/故障紅色）提供本地告警，避免火災風險；

   • 遙信告警觸點：支持遠程監控系統集成，提供常開/常閉觸點信號輸出，便于實時掌握設備狀態；

   • 模塊化可插拔設計：支持帶電狀態下快速更換故障模塊，維護時無需斷電，減少系統停機時間。

3. 環境適應性與標準化認證

   • 符合IEC 61643-11、GB/T 18802.1等國際標準，適配TN-S、TT、IT等多種接地系統，兼容230/400V AC電網制式；

   • 工作溫度范圍覆蓋-40℃至+80℃，外殼采用UL94-V0級阻燃材料，IP20防護等級，適用于極端工業環境。

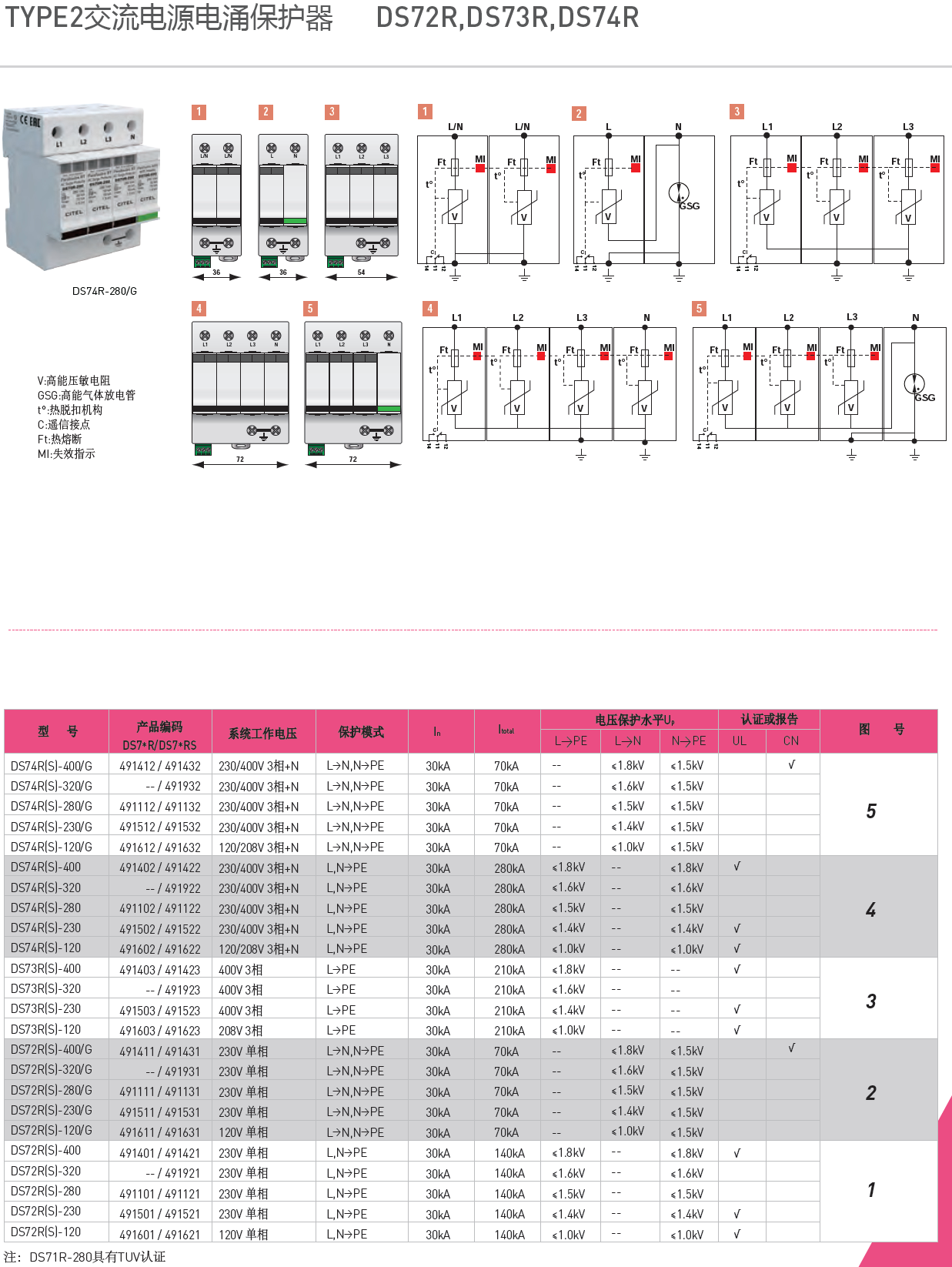

技術參數與性能指標

應用場景與安裝規范

1. 典型應用場景

   • 工業配電系統：作為二級防護設備安裝于配電柜進線側，保護PLC、變頻器、電機控制設備等免受感應雷擊及開關操作過電壓影響；

   • 數據中心與通信基站：與一級SPD配合形成分級防護體系，保障服務器、基站電源及網絡設備穩定運行；

   • 公共設施：適用于醫院、軌道交通等對供電連續性要求高的場景，降低因浪涌導致的系統中斷風險。

2. 安裝與接地要求

   • 接線規范：輸入端連接電網側，輸出端接被保護設備，線路長度建議≤50cm以減少殘壓影響；

   • 接地要求：接地線截面積≥2.5mm2，接地電阻≤10Ω（高風險場景建議≤4Ω），確保浪涌能量有效泄放；

   • 級間協調：若與三級SPD級聯使用，需保持線路間距≥5米或加裝去耦裝置，優化能量分配。

維護與升級策略

DS74RS-320/G采用模塊化設計，支持快速更換故障單元，運維人員可通過以下方式實現高效管理：

1. 狀態監測：定期檢查色標窗口（正常為白色，故障為紅色）或通過遙信觸點遠程監控設備健康狀態；

2. 壽命管理：產品耐受多次浪涌沖擊后仍可保持性能穩定，建議每3-5年進行整體性能檢測；

3. 兼容擴展：適配同類SPD擴展模塊，支持未來系統擴容需求。

總結

DS74RS-320/G大通流電源電涌保護器憑借其高能泄放能力、模塊化智能設計及廣泛的環境適應性，成為工業與關鍵設施電力防護的理想選擇。其符合國際標準的技術參數與靈活的安裝方式，可顯著降低設備損壞風險，提升系統運行可靠性。通過熱脫扣裝置、遠程監控等創新設計，該產品為現代電力系統提供了長效安全保障，延續了行業領先品牌在電涌防護領域的技術積累。

產品型號：

DS74RS-400/G，DS74RS-320/G，DS74RS-280/G，DS74RS-230/G，DS74RS-120/G

DS74RS-400，DS74RS-320，DS74RS-280，DS74RS-230，DS74RS-120

DS73RS-400，DS73RS-320，DS73RS-230，DS73RS-120

DS72RS-400/G，DS72RS-320/G，DS72RS-280/G，DS72RS-230/G，DS72RS-120/G

DS72RS-400，DS72RS-320，DS72RS-280，DS72RS-230，DS72RS-120
