產品概述

DS44VGS-230/G復合型電源電涌保護器（SPD）是由法國CITEL西岱爾公司研發的Type1+2+3級防護設備，專為單相或三相低壓配電系統設計，適用于工業、商業及公共設施的雷電感應及瞬態過電壓防護。該產品融合多級防護技術，最大持續運行電壓（Uc）為230/400V AC，標稱放電電流（In）達50kA（8/20μs波形），最大放電電流（Imax）可達200kA，電壓保護水平（Up）≤1.25kV（L/N模式）。其緊湊型模塊化設計適配35mm導軌安裝，支持熱插拔維護，顯著提升運維效率，可廣泛應用于電力、通信、數據中心等高可靠性場景。

核心功能與技術優勢

1. 多級復合防護能力
   DS44VGS-230/G采用Type1+2+3復合防護設計，結合壓敏電阻（MOV）與氣體放電管（GDT）技術，支持差模（L-N）與共模（L/N-PE）雙重保護模式。其雷電沖擊電流（10/350μs）可達12.5kA，工頻續流遮斷能力（Ifi）達25kArms，能夠應對直擊雷與感應雷的高能沖擊，同時抑制電網操作過電壓。

2. 智能化安全運維設計

   • 熱脫扣與故障指示：內置熱熔保護裝置，當SPD因過載或老化失效時，自動切斷電路并通過色標窗口（正常白色/故障紅色）提供本地告警，避免火災風險；

   • 遙信告警觸點：支持遠程監控系統集成，提供常開/常閉觸點信號輸出，便于實時掌握設備狀態；

   • 可插拔模塊：支持帶電狀態下快速更換故障模塊，維護時無需斷電，減少系統停機時間。

3. 高兼容性與環境適應性

   • 符合IEC 61643-11、GB/T 18802.1等國際標準，適配TN-S、TT、IT等多種接地系統，兼容230/400V AC電網制式；

   • 工作溫度范圍覆蓋-40℃至+80℃，外殼采用UL94V-0級阻燃材料，IP20防護等級，適用于極端工業環境。

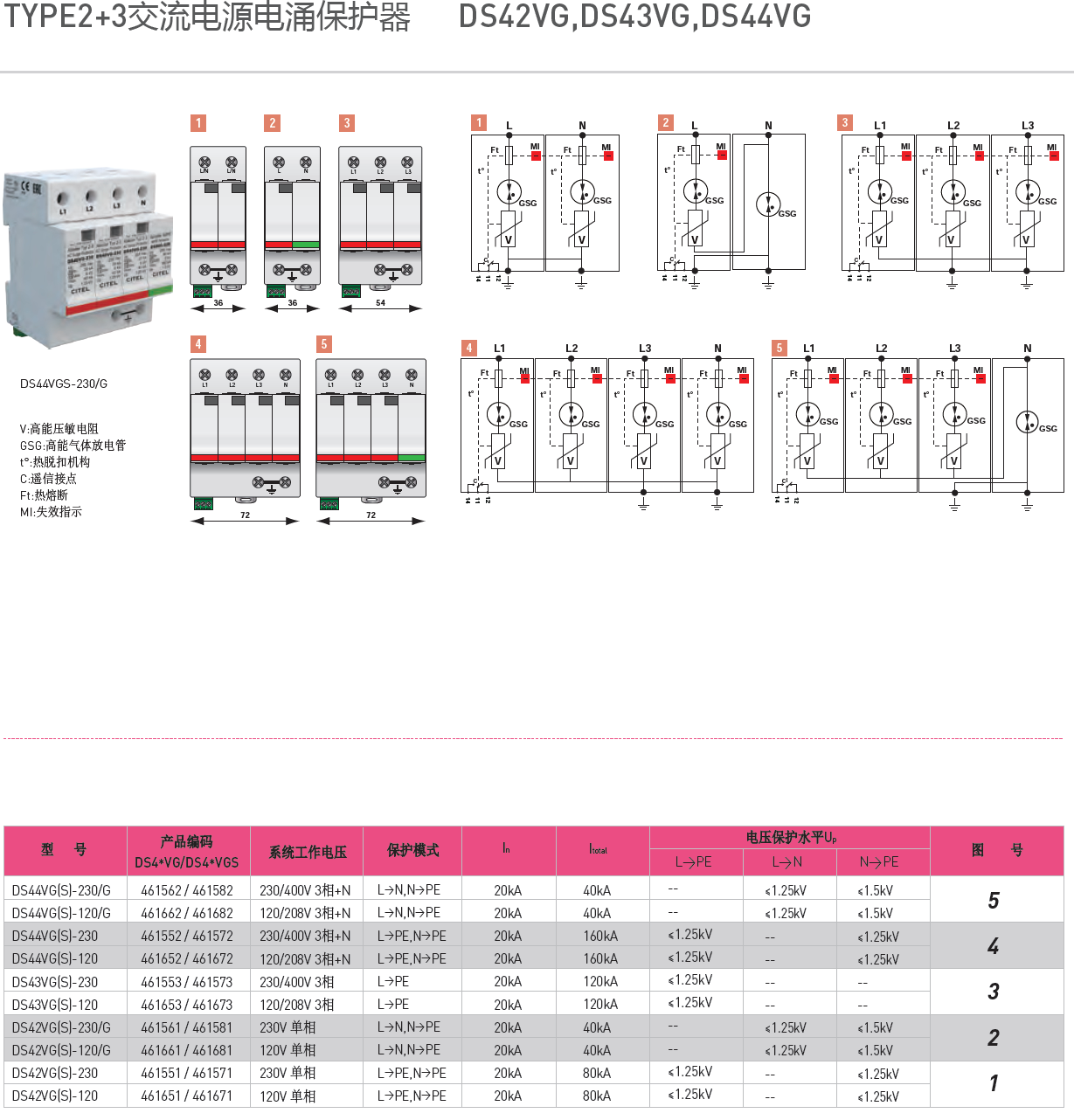

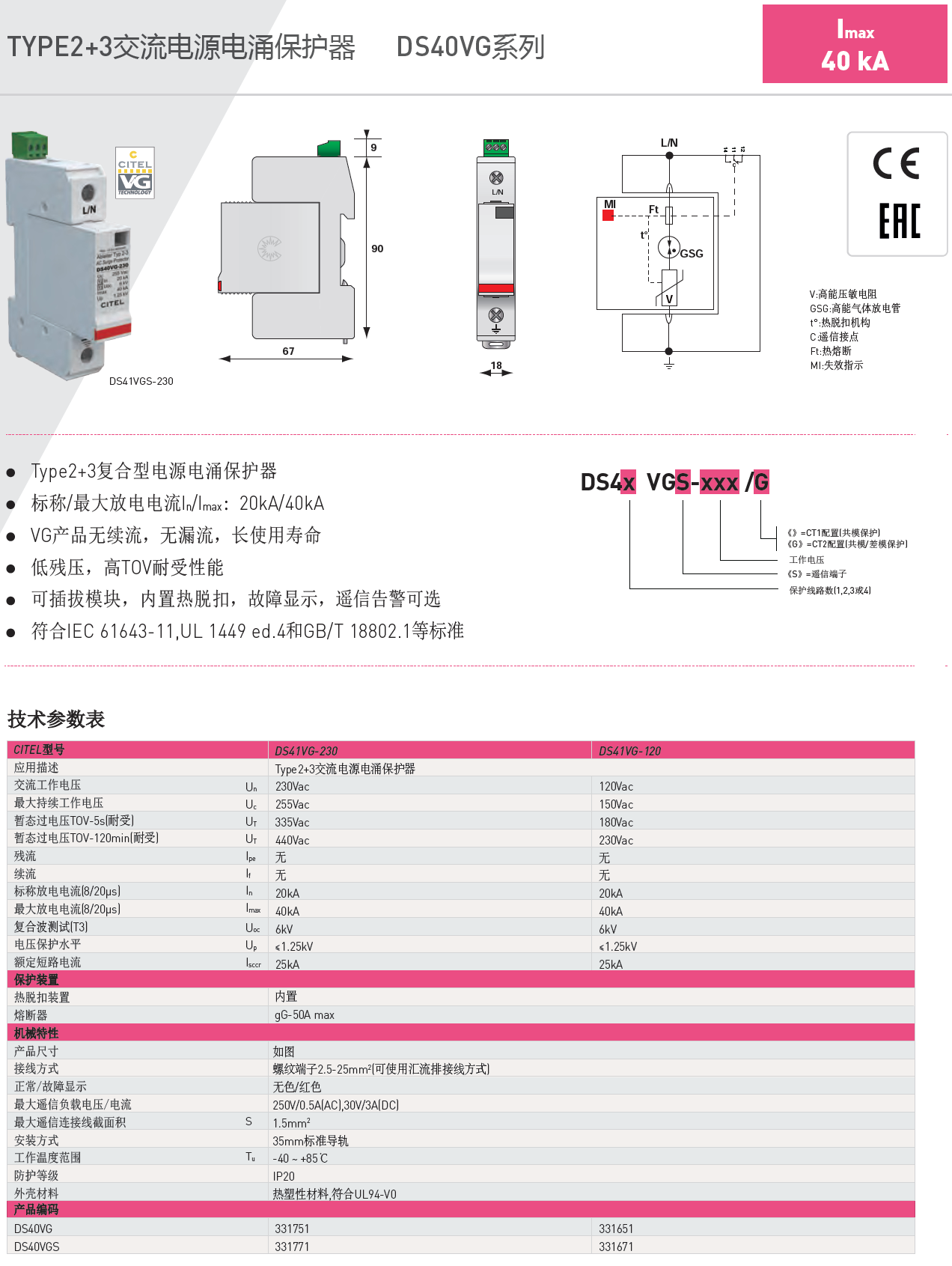

技術參數與性能指標

應用場景與安裝規范

1. 典型應用場景

   • 工業配電系統：作為一級防護設備安裝于配電柜進線側，保護變頻器、PLC等設備免受直擊雷與感應雷沖擊；

   • 通信基站與數據中心：與二級SPD配合構建分級防護體系，保障服務器、基站電源及網絡設備穩定運行；

   • 公共設施：適用于醫院、軌道交通等場景，降低因浪涌導致的系統中斷風險。

2. 安裝與接地要求

   • 接線規范：輸入端連接電網側，輸出端接被保護設備，線路長度建議≤50cm以減少殘壓影響；

   • 接地要求：接地線截面積≥2.5mm2，接地電阻≤4Ω（或按場景要求≤10Ω），確保浪涌能量有效泄放；

   • 級間協調：若與三級SPD級聯使用，需保持線路間距≥5米或加裝去耦裝置，優化能量分配。

維護與升級策略

DS44VGS-230/G采用模塊化設計，支持快速更換故障單元，運維人員可通過以下方式實現高效管理：

1. 狀態監測：定期檢查色標窗口或通過遙信觸點遠程監控設備健康狀態；

2. 壽命管理：產品耐受多次浪涌沖擊后仍可保持性能穩定，建議每3-5年進行整體性能檢測；

3. 兼容擴展：適配CITEL系列SPD擴展模塊，支持未來系統擴容需求9。

總結

DS44VGS-230/G復合型電源電涌保護器憑借其多級防護能力、高能泄放性能及智能化運維設計，成為工業與關鍵設施電力安全的理想選擇。其符合國際標準的技術參數與靈活的安裝方式，可顯著降低設備損壞風險，提升系統運行可靠性。作為CITEL西岱爾的代表性產品，DS44VGS-230/G延續了品牌在電涌防護領域的技術積累，并通過模塊化維護、快速響應等創新設計，為現代電力系統提供了長效安全保障。

產品型號：DS44VG-230/G，DS44VG-120/G，DS44VG-230，DS44VG-120，DS44VGS-230/G，DS44VGS-120/G，DS44VGS-230，DS44VGS-120，DS43VG-230，DS43VG-120，DS43VGS-230，DS43VGS-120，DS42VG-230/G，DS42VG-120/G，DS42VG-230，DS42VG-120，DS42VGS-230/G，DS42VGS-120/G，DS42VGS-230，DS42VGS-120
