一、產品概述

TTC-6P-3-HF-F-M-EX-24DC-UT-I是菲尼克斯專為帶公共參考電位的3導線Ex i信號回路設計的電涌保護器（SPD），適用于無電源電壓的高頻通信、工業控制系統及危險區域（如2區Ex e認證環境）。其緊湊型設計（總寬度僅6 mm）與模塊化結構，兼顧了空間利用率與維護便捷性。

二、核心功能與技術優勢

1. 多重防護機制

   • 采用氣體放電管間接接地技術，有效分流雷電或電涌能量，保護后端設備免受過壓沖擊。
   • 內置狀態指示燈與刀閘分?jǐn)嘌b置，實時顯示工作狀態并支持快速隔離故障電路。

2. 寬域環境適應性

   • 溫度范圍：-40°C至+85°C（運行）及-40°C至+85°C（存儲/運輸），滿足極端工業環境需求。
   • 認證標準：通過UL 94 V-0阻燃認證、IEC 61643-21電涌保護標準及ATEX II 3 G Ex nA II T6/T4防爆認證，適用于危險區域。

3. 靈活的電氣參數

   • 導線兼容性：支持柔性導線（0.2-2.5 mm2）與剛性導線（0.2-4 mm2），適配AWG 24至12的線纜。
   • 電流容量：最大輸入電流400 mA（T4等級）或250 mA（T6等級），滿足不同負載需求。

三、典型應用場景

• 工業自動化：保護PLC、傳感器等設備的數字/模擬信號回路，防止瞬態過電壓損壞精密元件。
• 通信網絡：適用于Profibus、Modbus等總線系統，保障高頻信號傳輸穩定性。
• 危險區域防護：在易燃易爆環境中（如石油化工、煤礦），通過Ex i認證實現本質安全設計。

四、安裝與維護

• 安裝方式：支持DIN導軌安裝，螺釘連接（M3螺紋，扭矩0.5 Nm），兼容標準機柜布局。
• 維護便捷性：采用“熱插拔”設計，支持CHECKMASTER 2工具在線測試，無需斷電即可更換模塊。

五、總結

菲尼克斯TTC-6P-3-HF-F-M-EX-24DC-UT-I憑借其緊湊結構、高防護等級及智能化設計，成為三線制信號回路防雷的標桿產品。

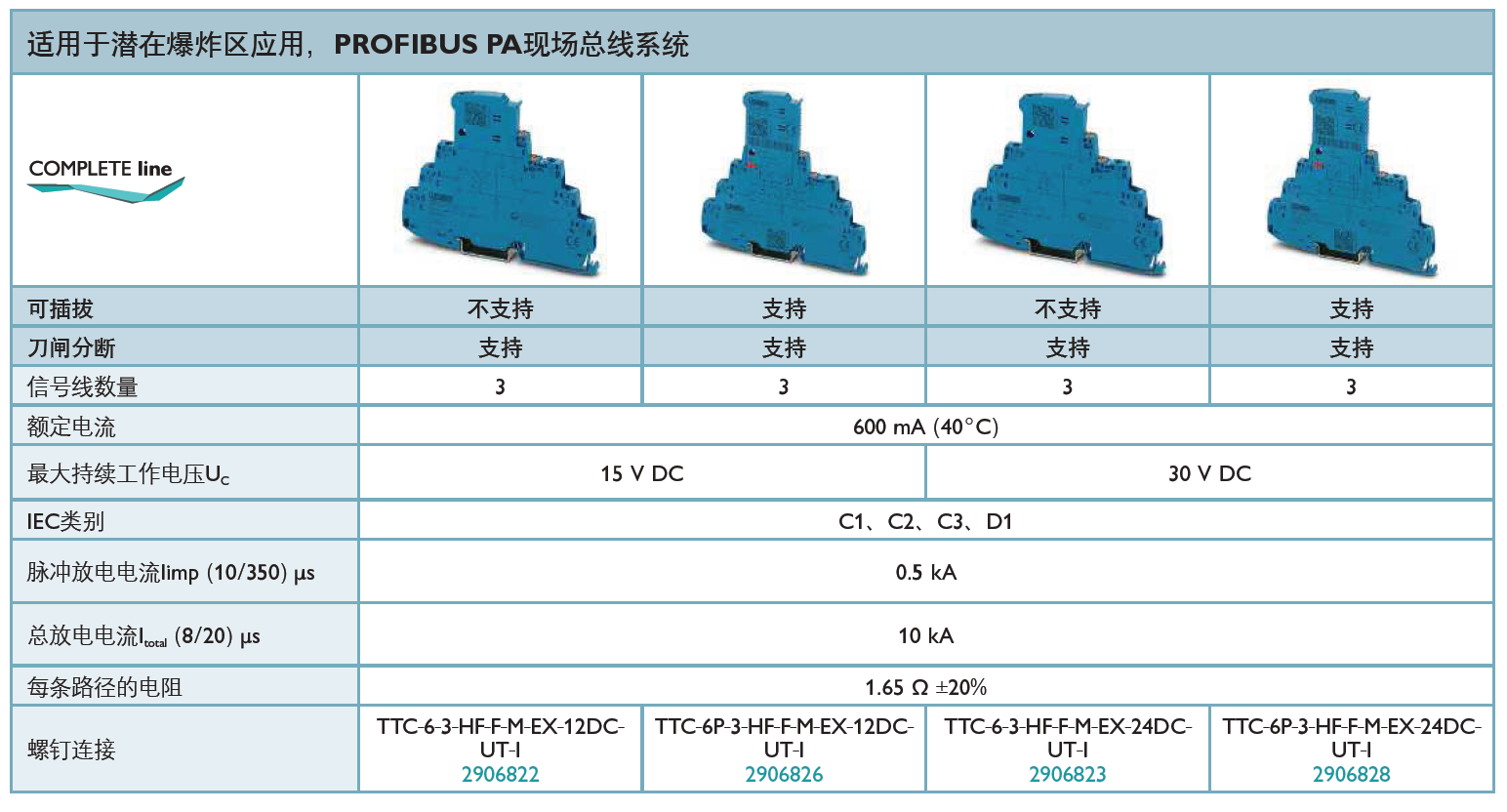

產品型號(貨號)：TTC-6-3-HF-F-M-EX-12DC-UT-I(2906822)，TTC-6P-3-HF-F-M-EX-12DC-UT-I(2906826)，TTC-6-3-HF-F-M-EX-24DC-UT-I(2906823)，TTC-6P-3-HF-F-M-EX-24DC-UT-I(2906828)
