一、產品概述：專為信號線路設計的防護專家

TTC-6-1X2-TELE-UT 是一款專為保護低電壓信號線路（如RS-485、Profibus、以太網等）設計的防雷器，適用于工業控制、通信基站、軌道交通等領域。其核心功能是通過多級電涌保護技術，將雷電或電涌產生的高壓脈沖快速泄放至接地系統，確保敏感電子設備免受損壞。

二、核心技術特性

1. 多級協同防護機制
   產品采用氣體放電管（GDT）與瞬態抑制二極管（TVS）組合的多級保護架構，實現納秒級響應速度（<1ns），最大通流能力達10kA（8/20μs），可抵御直擊雷感應及操作過電壓沖擊。

2. 寬范圍兼容性與低插入損耗

   • 工作電壓范圍：5-60V DC，適配多種工業信號標準（如4-20mA、RS-422/485）。

   • 低電容設計（<1nF），避免對高頻信號傳輸造成干擾，保障通信質量。

3. 模塊化結構與便捷安裝
   采用DIN導軌安裝設計，支持即插即用，無需額外配置工具。緊湊的UT系列外殼（寬度僅6mm）節省控制柜空間，適用于高密度布線場景。

4. 狀態監測與遠程告警功能
   內置故障指示窗口（機械脫扣裝置），支持防雷模塊劣化狀態可視化監測。可選配遙信觸點（UT版本），實現與PLC或SCADA系統的遠程聯動報警，提升運維效率。

三、典型應用場景

1. 工業自動化控制系統
   保護PLC、DCS、傳感器等設備的信號端口，防止生產線因雷擊或電涌導致的意外停機。

2. 通信基礎設施
   應用于基站天線、光纖轉換設備、以太網交換機的信號端，確保通信網絡的穩定性。

3. 軌道交通與能源領域
   為鐵路信號系統、光伏逆變器、風電監控等場景提供全天候防護，適應-40℃至+80℃的嚴苛環境。

四、安裝與維護要點

• 接地要求：確保防雷器接地電阻≤4Ω，接地線盡可能短直，避免形成環路。

• 布線規范：信號線進入設備前需先經防雷器處理，遵循“先防護后接入”原則。

• 定期巡檢：通過機械脫扣指示或遙信信號監測模塊狀態，及時更換失效單元。

五、產品優勢總結

TTC-6-1X2-TELE-UT 的差異化競爭力體現在：

• 高可靠性：通過IEC 61643-21、GB/T 18802.21等國際標準認證。

• 智能化運維：支持遠程狀態反饋，降低人工巡檢成本。

• 經濟高效：模塊化設計允許單通道更換，減少維護開支。

結語

菲尼克斯TTC-6-1X2-TELE-UT信號防雷器以其精準的防護性能與智能化特性，為關鍵基礎設施構建了一道隱形的安全屏障，助力企業實現設備長壽命與運維低成本的雙重目標。

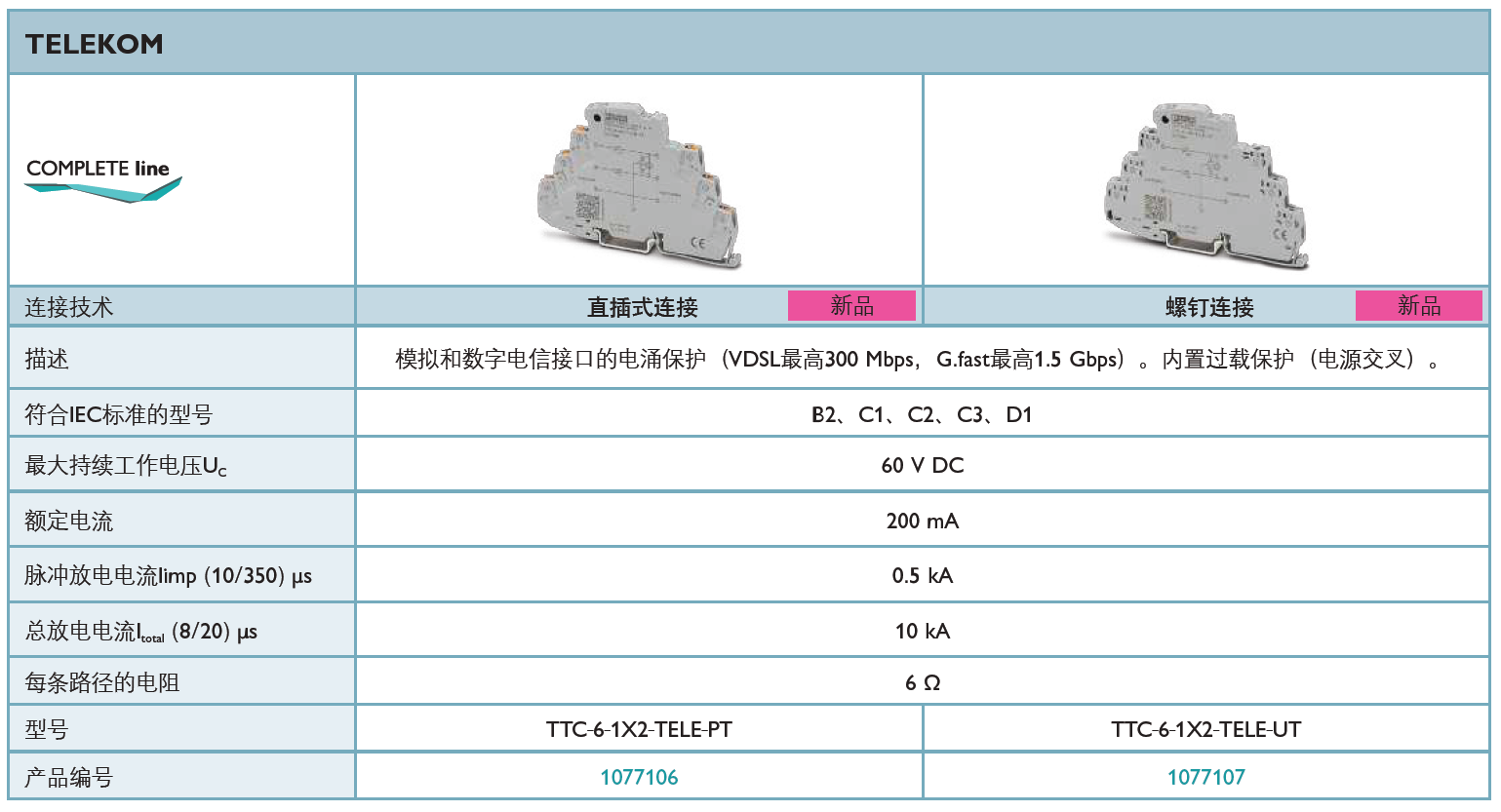

產品型號(貨號)：TTC-6-1X2-TELE-PT(1077106)，TTC-6-1X2-TELE-UT(1077107)
