一、產品概述

PT-IQ-1X2-TELE-UT是菲尼克斯電氣專為雙線制浮地信號電路設計的電涌保護裝置，由保護插頭和基座組成，支持DIN導軌安裝，適用于模擬和數字通信接口（如VDSL、以太網等），可保護短路徑（<300米）至高速率（100 Mbps）的通信線路。其模塊化設計便于集成到現有系統中，同時提供多階段狀態指示燈，實時反饋保護狀態。

二、核心功能與技術參數

1. 多級防護機制
   采用多級保護概念，通過分級限壓和分流技術，有效降低過電壓對后端設備的沖擊。例如，標稱放電電流（8/20 μs）達10 kA（線芯-線芯/地），脈沖放電電流（10/350 μs）為2.5 kA，總放電電流（8/20 μs）達20 kA，可應對雷擊、電網瞬變等復雜場景。

2. 快速響應與低殘壓

   • 響應時間：線芯間≤1 ns，線芯對地≤100 ns，確保瞬態過電壓被迅速抑制。
   • 電壓保護水平（U_p）：線芯間≤100 V（C1級標準），線芯對地≤150 V（C2級標準），有效保護后端敏感設備。

3. 低損耗與高可靠性

   • 輸入衰減典型值0.3 dB（≤450 kHz/150 Ω），截止頻率1.9 MHz，適用于高頻通信場景。
   • 殘流≤2 μA（每個信號回路），避免設備二次損壞。

4. 環境適應性

   • 絕緣等級：過電壓類別III，污染等級2，適用于工業環境。
   • 外殼材料：阻燃PA 6.0，耐高溫且抗機械沖擊。

三、典型應用場景

1. 通信基站與網絡設備
   保護光纖通信、VDSL、以太網等接口，防止雷電或電網波動導致的數據傳輸中斷。
2. 數據中心與服務器機房
   為高速數據線提供可靠防護，避免瞬態過電壓損壞核心設備。
3. 工業自動化控制系統
   適用于PLC、傳感器等設備的信號線路防護，確保工業現場穩定運行。

四、安裝與維護建議

• 安裝方式：通過DIN導軌快速卡接，支持遠程監控與電源供電。
• 維護要點：
  • 定期檢查狀態指示燈，若出現報警需及時更換模塊。
  • 備用保險絲規格需匹配（最大315 mA），避免過載。

五、總結

PT-IQ-1X2-TELE-UT憑借其高性價比、模塊化設計及多場景適用性，成為通信與自動化領域電涌防護的首選方案。通過多級保護與快速響應技術，有效降低設備故障風險，保障系統長期穩定運行。

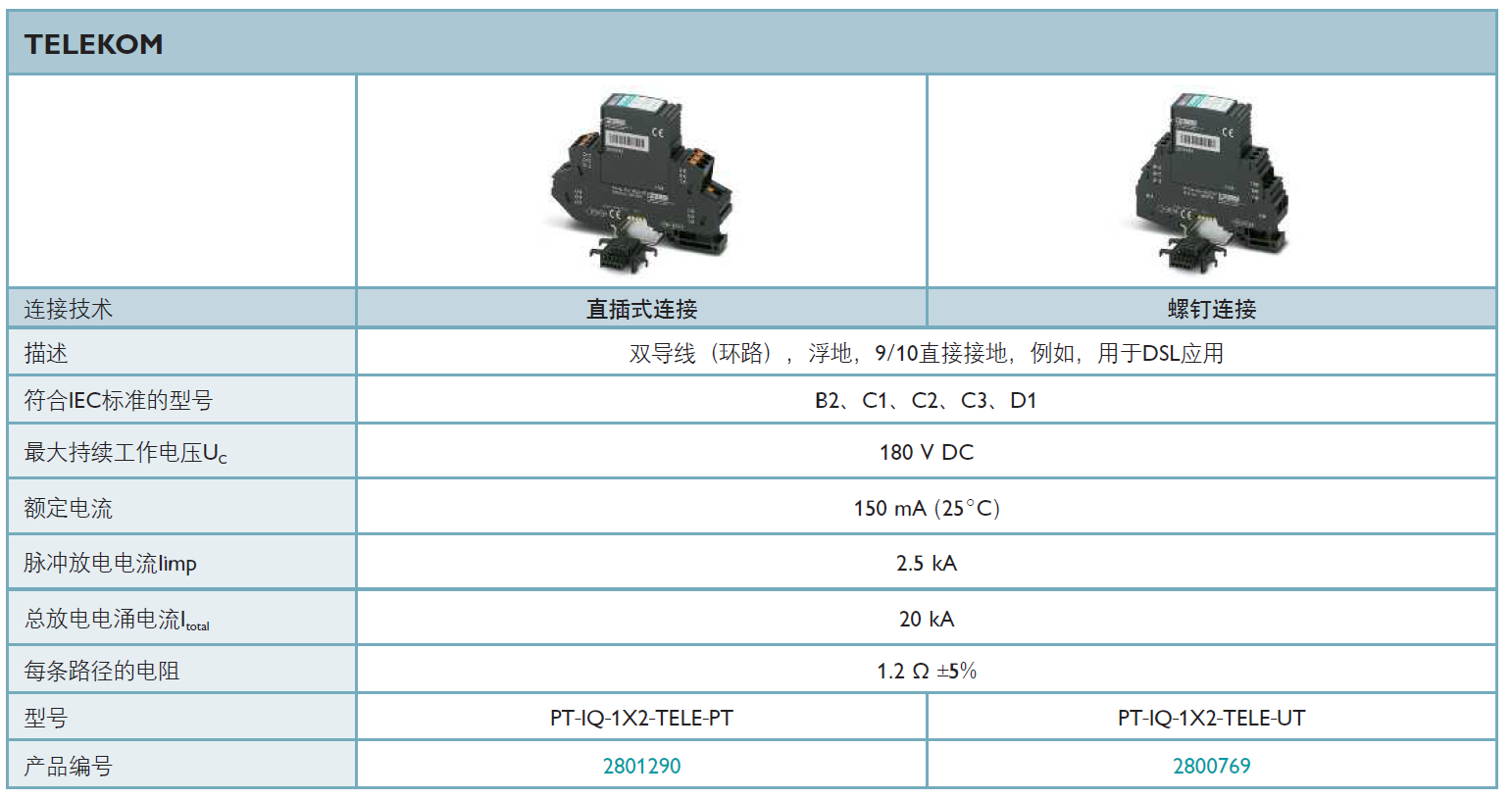

產品型號(貨號)：PT-IQ-1X2-TELE-PT(2801290)，PT-IQ-1X2-TELE-UT(2800769)
