消防控制系統防雷設計：  包括探測器（煙感、溫感等）、輸入/輸出模塊、控制器（聯動型、獨立型）、應急廣播等設備。火災自動報警系統：包含探測器、控制器、聯動模塊的雷電防護，自動噴淋系統：水泵控制柜、電磁閥等關鍵設備的浪涌保護，氣體滅火系統：啟動裝置、管網傳感器的過電壓防護，應急通信系統：消防電話、廣播設備的信號線路防護。

一、消防控制系統防雷設計核心目標

1.1設備保護：防止雷電過電壓損壞火災報警控制器、聯動模塊、氣體滅火控制盤等關鍵設備

1.2功能連續性：確?；馂?zāi)報警、應急通信、疏散指示等系統在雷擊事件中可靠運行

1.3人身安全：避免雷電引發電擊或火災風險

二、消防控制系統組成及防雷重點

2.1火災自動報警系統

防護對象：

探測器（煙感、溫感等）

輸入/輸出模塊

控制器（聯動型/獨立型）

應急廣播設備

防護措施：

電源防護：在配電箱安裝Ⅰ級（80kA/8/20μs）SPD，末端設備加裝Ⅱ級（40kA）SPD

信號防護：

報警總線采用RVVP-SPD專用電纜，兩端安裝信號SPD（插入損耗≤0.5dB@1MHz）

聯動控制線配置氣體放電管（GDT）+壓敏電阻（MOV）復合型浪涌保護器

2.2自動噴淋系統

防護對象：

水泵控制柜

電磁閥組

水流指示器

防護措施：

電源防護：在控制柜進線處安裝三相電源SPD（標稱放電電流≥60kA）

信號防護：

電磁閥驅動線采用雙絞線+屏蔽層，兩端接地

水流指示器信號線加裝限壓型SPD（響應時間≤1ns）

2.3氣體滅火系統

防護對象：

啟動鋼瓶電磁閥

壓力傳感器

管網壓力開關

防護措施：

電源防護：控制回路加裝Ⅱ級SPD（標稱放電電流≥20kA）

信號防護：

啟動信號線采用RVVP2×1.5屏蔽電纜，穿鍍鋅鋼管敷設

壓力傳感器信號線兩端安裝TVS二極管（鉗位電壓≤10V）

2.4應急通信系統

防護對象：

消防電話分機

廣播揚聲器

對講機基站

防護措施：

電話線路加裝RJ11接口SPD（頻率范圍100kHz~300MHz）

廣播線路采用同軸電纜+SPD（駐波比≤1.2）

三、防雷接地系統設計

3.1接地電阻要求：

獨立接地：≤1Ω（利用自然接地體時≤4Ω）

共用接地：與建筑物防雷接地共用，電阻≤1Ω

3.2等電位連接：

采用M型等電位網格（間距≤5m×5m），通過總等電位端子箱（MEB）與接地網連接

敏感設備間敷設局部等電位帶（LEB），連接間距≤0.5m

3.3接地材料：

主接地體：Φ16mm鍍鋅圓鋼，埋深≥0.8m

引上線：40×4mm鍍鋅扁鋼

四、特殊場景防護設計

4.1高雷暴區（年雷擊次數≥0.25次/平方公里）

增加電源SPD通流容量至100kA

信號線路采用鎧裝電纜或穿SC管埋地敷設（埋深≥0.7m）

4.2高溫/腐蝕環境

選用陶瓷氣體放電管（耐溫≥85℃）

SPD外殼采用316L不銹鋼材質

4.3振動場所（如工廠車間）

采用導軌式抗震SPD安裝支架

信號線纜固定間距≤1m

五、施工與驗收要點

5.1施工規范：

SPD安裝位置距被保護設備≤10m，接地線長度≤0.5m

多級SPD間距：Ⅰ級與Ⅱ級間距≥10m，Ⅱ級與設備間距≥5m

5.2驗收標準：

接地電阻測試報告（沖擊接地電阻≤1Ω）

SPD持續運行電壓（UC）≥1.15倍系統工作電壓

信號SPD插入損耗測試（≤3dB@工作頻段）

六、維護管理建議

6.1定期檢測：

季度巡檢：檢查SPD外觀、指示燈狀態、接地連接

年度測試：第三方檢測機構進行接地電阻、SPD性能驗證

6.2故障響應：

SPD劣化指示窗變色后24小時內更換

設置SPD失效聲光報警裝置

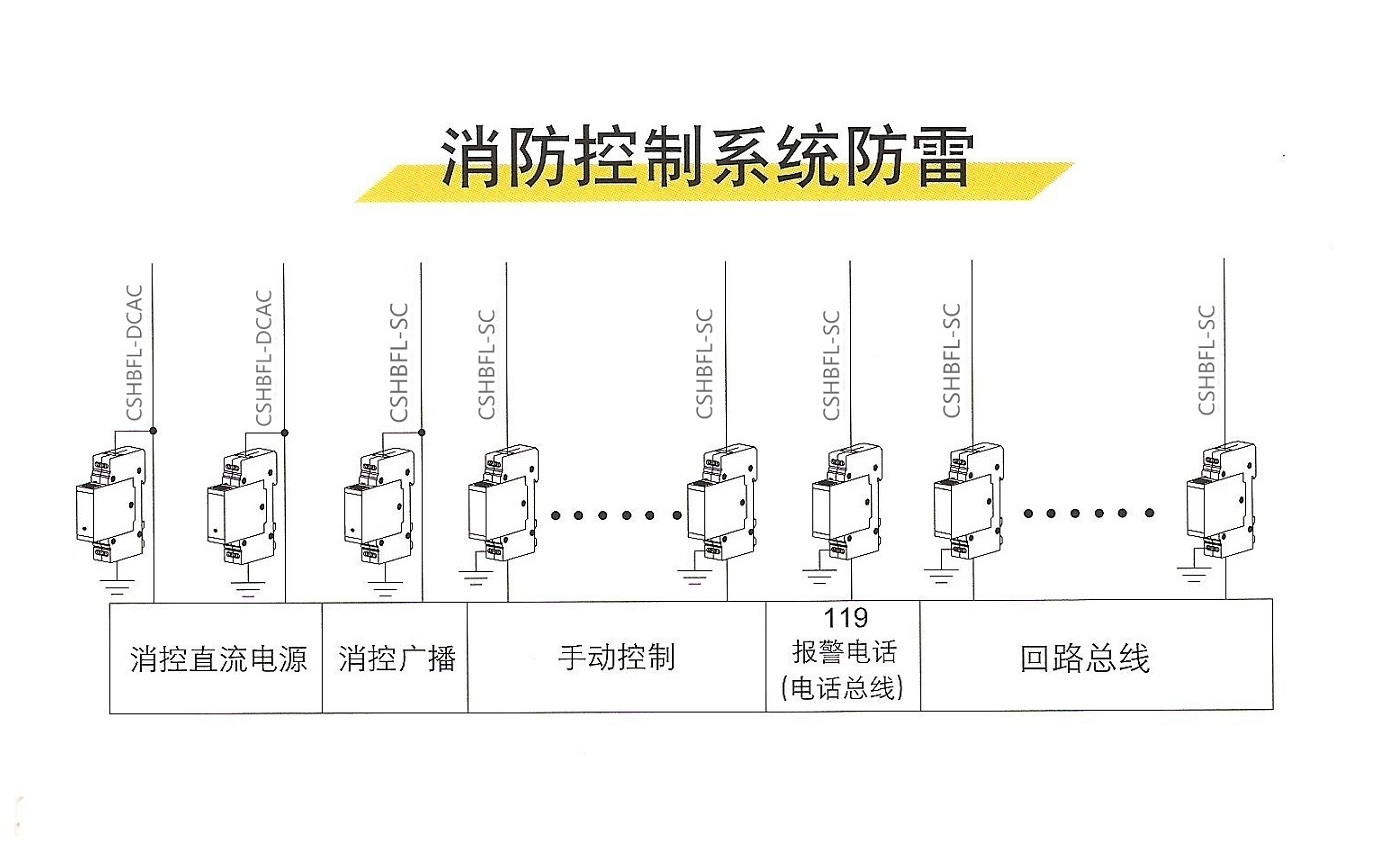

七、典型配置示例

八、設計依據

7.1國家標準

GB 50057-2010《建筑物防雷設計規范》

GB 50343-2012《建筑物電子信息系統防雷技術規范》

7.2行業標準

GB 50116-2013《火災自動報警系統設計規范》

IEC 62305-4《雷電防護-第4部分：建筑物的屏蔽、布線和等電位連接》
