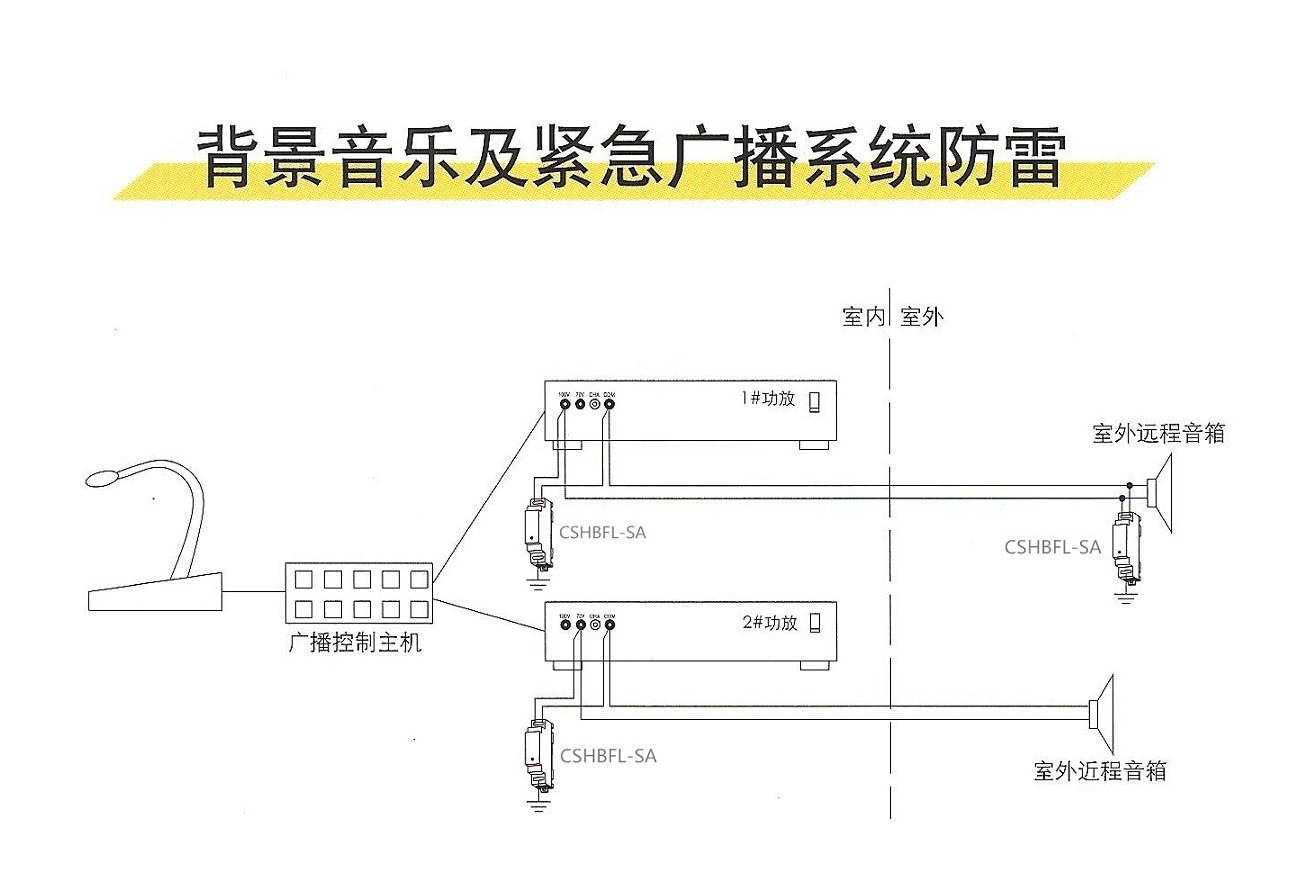

背景音樂及緊急廣播系統防雷設計: 包括功率放大器、室外音柱、緊急廣播切換模塊、揚聲器網絡等設備。在音頻信號輸入/輸出端口(如RCA、XLR接口)加裝信號防雷器,匹配阻抗(75Ω或平衡式),插入損耗≤0.5dB。屏蔽線纜兩端接地,避免感應雷侵入。
背景音樂(BGM)系統與緊急廣播系統通常共用硬件設備(如功放、揚聲器網絡),但緊急廣播需具備優先級切換和高可靠性特性。防雷設計需兼顧日常廣播的穩定性與緊急情況下的安全性。
2.1接閃與引下線
在室外廣播音柱、室外音箱支架等易受雷擊部位安裝避雷針,保護角≤30°,確保設備處于保護范圍內。
避雷針接地引下線單獨敷設,接地電阻≤4Ω(與主接地網連接時≤1Ω)。
2.2天饋線防護
若系統含無線調頻(FM)發射設備,其天饋線需加裝同軸避雷器,并確保天線桿塔接地良好。
接地電阻要求:機房及關鍵設備區域接地電阻≤1Ω,采用聯合接地體(鍍鋅扁鋼≥50×5mm,垂直接地極間距≥5m)。
等電位聯結:
機房內設置等電位連接排,將設備外殼、PE線、防雷器接地端通過截面積≥16mm2銅芯線連接。
鋪設網格狀均壓帶(間距≤5m×5m),消除電位差。
分級浪涌保護:
總配電箱:安裝Ⅰ級SPD(通流容量≥80kA,響應時間≤1ns)。
分配電箱:安裝Ⅱ級SPD(通流容量≥40kA)。
設備前端:安裝Ⅲ級SPD(通流容量≥10kA,響應時間≤25ns),并配置退耦器防止干擾。
電源隔離與濾波:
重要設備(如緊急廣播主機)配置UPS不間斷電源,避免市電波動影響。
采用電源濾波器抑制諧波干擾。
接口防護:
在音頻信號輸入/輸出端口(如RCA、XLR接口)加裝信號防雷器,匹配阻抗(75Ω或平衡式),插入損耗≤0.5dB。
屏蔽線纜兩端接地,避免感應雷侵入。
光纜防護:
若系統含光纖傳輸,需對光纜金屬加強芯、護套進行接地處理,避免雷電感應。
設置緊急廣播優先切換器,火災時自動切斷背景音樂,優先播放預錄應急語音。
切換模塊內置防雷電路,防止切換過程中引入過電壓。
4.1關鍵設備防護
功率放大器、調音臺等核心設備需安裝在防靜電機柜內,機柜接地良好。
揚聲器網絡采用封閉式金屬線槽敷設,避免線路裸露。
4.2線路敷設規范
信號線與電源線分開布線,間距≥0.3m,避免平行敷設產生耦合干擾。
室外廣播線路穿管埋地敷設,管材采用鍍鋅鋼管,接頭處密封防水。
5.1戶外揚聲器防雷
戶外音柱外殼接地,接地線與避雷帶連接,間距≤10m。
高桿揚聲器需單獨設置避雷針,高度超過30m時需做防側擊雷措施。
5.2雷電多發區強化設計
增加SPD數量或提升通流容量(如Ⅱ級SPD通流容量≥60kA)。
采用限壓型SPD(如壓敏電阻)與開關型SPD(如氣體放電管)串聯組合,擴大保護范圍。
6.1定期檢測項目
每年檢測接地電阻,確保≤1Ω。
檢查SPD狀態指示窗顏色變化,發現劣化及時更換。
測試備用電源(UPS)持續供電時間≥30分鐘。
6.2記錄與報告
建立防雷設備臺賬,記錄每次檢測時間、參數及維護情況。
第三方檢測機構出具年度防雷檢測報告。
|
設備類型 |
防雷措施 |
備注 |
|
功率放大器 |
Ⅲ級SPD+電源濾波器+等電位連接 |
安裝在防靜電機柜內 |
|
室外音柱 |
外殼接地+避雷針(高度>15m時) |
接地線與避雷帶連接 |
|
緊急廣播切換模塊 |
內置防雷電路+優先級控制 |
支持手動/自動切換 |
7.1國家標準:
GB 50057-2010《建筑物防雷設計規范》
GB 50343-2012《建筑物電子信息系統防雷技術規范》
7.2行業標準:
GB/T 16895.15-2002《建筑物電氣裝置 第5-54部分:信息技術裝置的接地配置和等電位聯結》
GB/T 18802.22-2019《低壓電涌保護器 第22部分:電信和信號網絡的電涌保護器(SPD)》
