大屏顯示系統防雷設計: 包括LED顯示屏、LCD顯示屏、播放控制器、HDMI信號線、投影系統等設備。在視頻信號輸入/輸出端口(如HDMI、DVI、DisplayPort)加裝信號防雷器,匹配阻抗(75Ω或平衡式),插入損耗≤0.5dB??刂菩盘柧€(如RS485、以太網)采用屏蔽雙絞線,屏蔽層兩端接地。

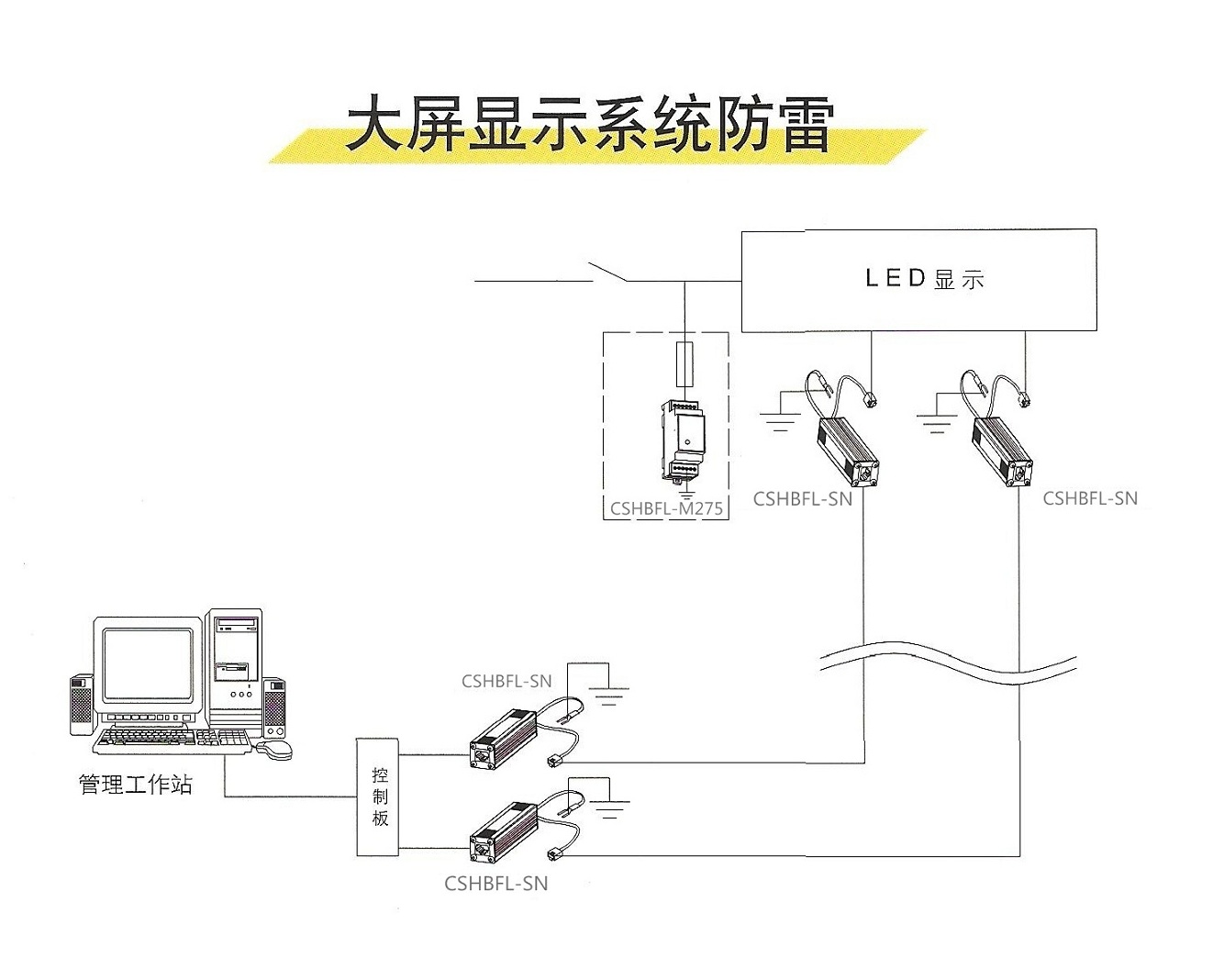

大屏顯示系統通常包含LED顯示屏、LCD拼接屏、投影系統等核心設備,配套有播放控制器、拼接處理器、電源分配單元(PDU)、信號傳輸線路等。防雷設計需重點防范直擊雷、感應雷及電源浪涌對設備造成的損壞。
2.1接閃與引下線
戶外安裝場景:在顯示屏鋼結構框架頂部安裝避雷針,保護角≤30°,確保設備處于保護范圍內。
避雷針接地:獨立引下線敷設,接地電阻≤4Ω(與主接地網連接時≤1Ω)。
金屬結構接地:顯示屏金屬邊框、支架等均需與接地系統可靠連接。
2.2均壓環設計
在顯示屏金屬框架周圍設置環形均壓帶,消除雷電感應產生的電位差。
接地電阻要求:機房及設備區域接地電阻≤1Ω,采用聯合接地體(鍍鋅扁鋼≥50×5mm,垂直接地極間距≥5m)。
等電位聯結:
機房內設置等電位連接排,將設備外殼、PE線、防雷器接地端通過截面積≥16mm2銅芯線連接。
鋪設網格狀均壓帶(間距≤5m×5m),確保設備間電位均衡。
分級浪涌保護:
總配電箱:安裝Ⅰ級SPD(通流容量≥80kA,響應時間≤1ns)。
分配電箱:安裝Ⅱ級SPD(通流容量≥40kA)。
設備前端:安裝Ⅲ級SPD(通流容量≥10kA,響應時間≤25ns),并配置退耦器防止干擾。
電源隔離與濾波:
重要設備(如播放控制器)配置UPS不間斷電源,避免市電波動影響。
采用電源濾波器抑制諧波干擾。
接口防護:
在視頻信號輸入/輸出端口(如HDMI、DVI、DisplayPort)加裝信號防雷器,匹配阻抗(75Ω或平衡式),插入損耗≤0.5dB。
控制信號線(如RS485、以太網)采用屏蔽雙絞線,屏蔽層兩端接地。
光纖防護:
若系統含光纖傳輸,需對光纜金屬加強芯、護套進行接地處理,避免雷電感應。
鋼結構接地:顯示屏金屬箱體、支撐架等通過截面積≥16mm2銅芯線與接地網連接。
密封防水:戶外顯示屏箱體設計防水密封結構,防止雨水滲入引發短路。
4.1雷電多發區強化設計
增加SPD數量或提升通流容量(如Ⅱ級SPD通流容量≥60kA)。
采用限壓型SPD(如壓敏電阻)與開關型SPD(如氣體放電管)串聯組合,擴大保護范圍。
4.2高層建筑防側擊雷
若顯示屏安裝于高層建筑外墻,需在建筑主體設置均壓環,并通過引下線與接地網連接。
五、典型配置示例
|
設備類型 |
防雷措施 |
備注 |
|
LED顯示屏框架 |
避雷針保護+均壓環+接地扁鋼 |
接地電阻≤1Ω |
|
播放控制器 |
Ⅲ級SPD+電源濾波器+等電位連接 |
安裝在防靜電機柜內 |
|
HDMI信號線 |
信號防雷器(75Ω)+屏蔽層兩端接地 |
插損≤0.5dB |
|
光纖傳輸線路 |
光纜金屬件接地 |
避免雷電感應 |
6.1定期檢測項目
每年檢測接地電阻,確保≤1Ω。
檢查SPD狀態指示窗顏色變化,發現劣化及時更換。
測試備用電源(UPS)持續供電時間≥30分鐘。
6.2記錄與報告
建立防雷設備臺賬,記錄每次檢測時間、參數及維護情況。
第三方檢測機構出具年度防雷檢測報告。
7.1國家標準:
GB 50057-2010《建筑物防雷設計規范》
GB 50343-2012《建筑物電子信息系統防雷技術規范》
7.2行業標準:
GB/T 18802.22-2019《低壓電涌保護器 第22部分:電信和信號網絡的電涌保護器(SPD)》
CJJ/T 185-2012《城市軌道交通信號系統防雷技術規范》
