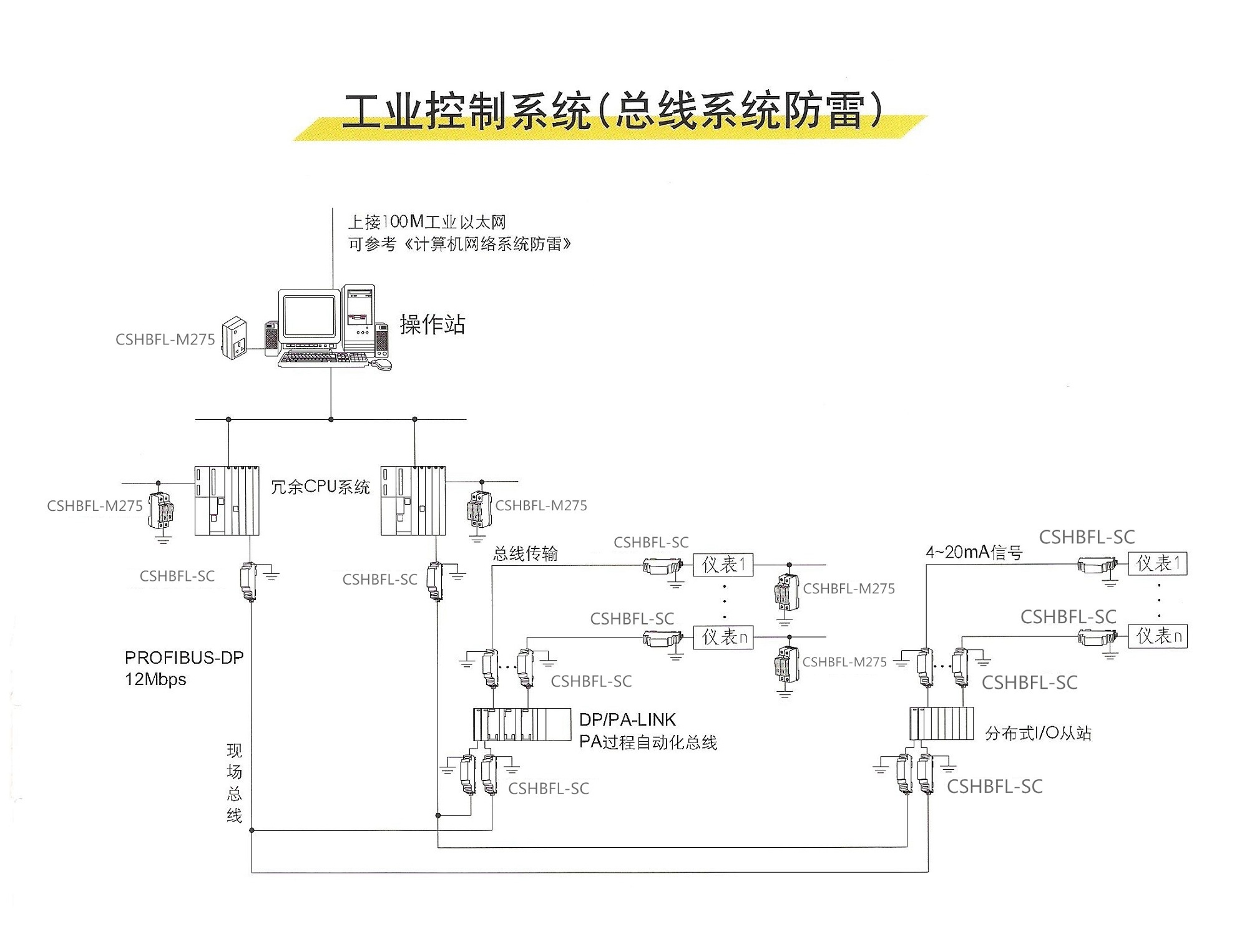

工業控制總線系統防雷設計: 包括網絡總線(RJ45)、控制總線(RS485/RS232)、工業以太網(PROFINET)、CAN總線等設備。
1.1分層防護
采用分級保護策略,結合外部防雷(接閃、引下)與內部防雷(屏蔽、接地、SPD),形成多級防護體系。
1.2等電位連接
通過均壓等電位連接減少電位差,避免反擊雷對設備的損害。
1.3信號與電源隔離
對總線信號線路與電源線路分別設計防護,防止浪涌通過電源耦合干擾信號。
SPD選型與安裝
網絡總線(RJ45):選擇插入損耗≤0.5dB、帶寬≥100MHz的SPD,額定放電電流≥5kA。
控制總線(RS485/RS232):采用雙向TVS管(如P6KE系列),響應時間≤1ns,殘壓低于設備耐壓值。
工業總線(PROFIBUS/CAN):優先使用光纖傳輸替代銅纜,通過光耦隔離阻斷雷電流傳導路徑。
2.2多級防護電路設計
第一級:氣體放電管(GDT)泄放高能量浪涌,限制共模電壓。
第二級:TVS管快速鉗位差模電壓,保護后端芯片。
第三級:安規電容+限流電阻進一步抑制殘壓。
接地系統
接地電阻≤4Ω,采用獨立防雷接地網,與電力接地保持≥20m距離。
總線設備外殼與信號地通過銅排短接,形成等電位。
屏蔽措施
信號線采用雙層屏蔽雙絞線,外層屏蔽層多點接地,內層屏蔽層單點接地。
光纖布線時,鎧裝層接地并遠離強電磁干擾源。
電纜選型
控制總線選用截面積≥1.0mm2的屏蔽雙絞線,傳輸距離超過1000m時采用鎧裝電纜
布線規范
信號線與電源線間距≥30cm,避免平行敷設。
進出建筑物的線纜穿金屬管埋地敷設,埋深≥0.7m
硬件防護
總線兩端加裝TVS管(如SMBJ系列),鉗位電壓≤6V,響應時間≤1ns。
通信端口串聯120Ω匹配電阻,抑制信號反射。
3.2軟件容錯
增加同步字校驗和CRC校驗,提升通信可靠性
多重防護電路
采用三級防護:GDT(40V)→TVS(18V)→安規電容(0.1μF),殘壓降至200V以下。
差分線間并聯TVS管,抑制共模干擾。
SPD配置
交換機端口安裝10/100Mbps網絡SPD,Imax≥20kA,插入損耗≤0.3dB。
光纖端口加裝光電轉換器,隔離雷電電磁脈沖。
4.1施工規范
SPD安裝位置靠近被保護設備,接地線長度≤0.5m,截面積≥4mm2。
室外設備防護等級需≥IP65
4.2檢測與維護
每季度測試接地電阻,每年雷雨季前檢查SPD狀態(如失效指示燈)。
記錄浪涌事件次數,累計≥3次后強制更換SPD。
污水處理廠改造:將PROFIBUS總線改為光纖傳輸,SPD防護后雷擊故障率下降90%。
自動化生產線:采用RS485三級防護+光耦隔離,通信穩定性提升至99.9%。
