網絡系統防雷設計：  包括網絡接口安裝RJ45防雷器，光纜金屬護套需接地。遠程通信線路加裝信號浪涌保護器（SPD），限制殘壓≤設備耐壓水平。布線規范：電源線與信號線分槽敷設，避免平行靠近金屬管道。機房屏蔽：采用金屬吊頂、全鋼防靜電地板，形成法拉第籠效應，減少電磁輻射。等電位連接：沿墻敷設30mm×3mm銅帶作為均壓環，設備外殼、線纜屏蔽層就近連接，接地匯集排與建筑主筋多點焊接，確保電位均衡。

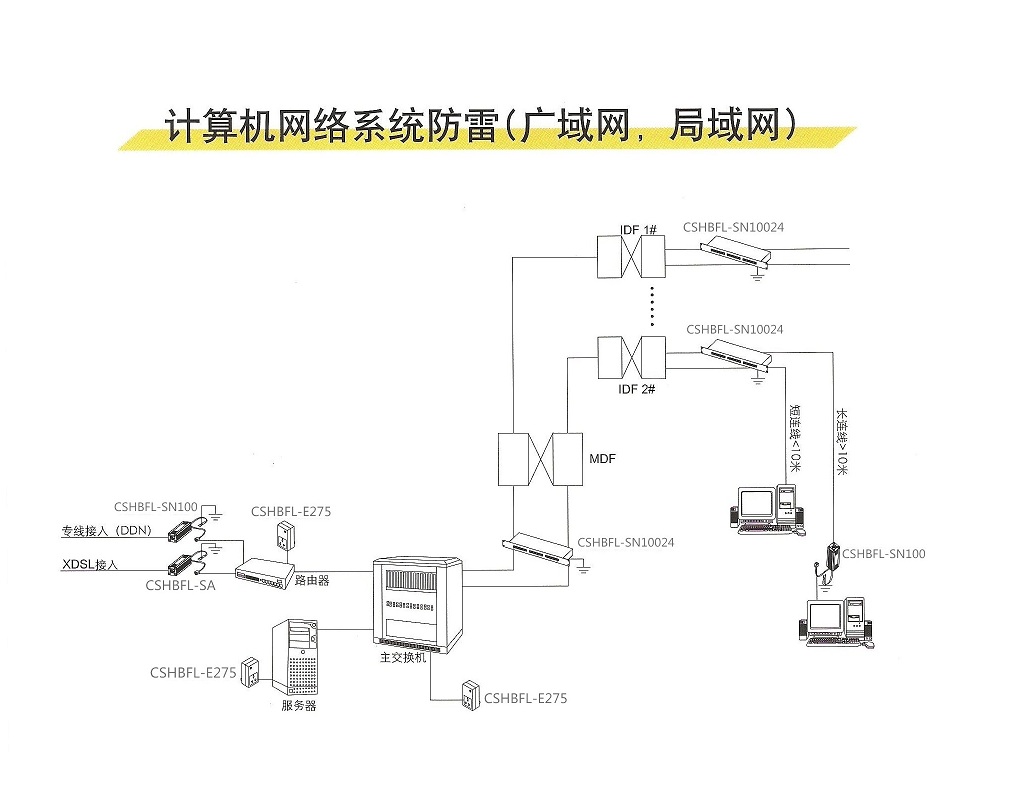

一、網絡系統防雷設計框架

防護體系分層

外部防護

接閃裝置：避雷針/帶/網攔截直擊雷，引下線將雷電流導入接地網。

接地網：聯合接地電阻需≤1Ω（特殊區域≤0.5Ω），采用垂直接地體（如50×50×5mm鍍鋅角鋼）和水平接地體（如40×4mm鍍鋅扁鋼）。

內部防護

等電位連接：通過等電位網格（間距≤5m×5m）將設備、金屬管道、PE線等電位，減少電位差。

浪涌保護器（SPD）：多級防護（B級+C級+D級）抑制雷電感應過電壓。

屏蔽措施：機房屏蔽（法拉第籠）、線纜屏蔽（屏蔽網接地）、穿管敷設（金屬管兩端接地）。

二、網絡系統分層防護設計

2.1核心層（總配電間）

防護目標：保護核心交換機、路由器等關鍵設備。

SPD配置：

B級SPD：標稱放電電流≥80kA（10/350μs波形），安裝于總進線配電柜。

適用場景：廣域網（WAN）線路進入機房的總電源入口。

2.2匯聚層（樓層配線間）

防護目標：保護匯聚交換機、服務器集群。

SPD配置：

C級SPD：標稱放電電流≥40kA（8/20μs波形），安裝于樓層配電箱。

適用場景：局域網（LAN）主干線路的二級防護。

2.3接入層（設備端）

防護目標：保護終端設備（PC、IP攝像頭、傳感器等）。

SPD配置：

D級SPD：標稱放電電流≥10kA（8/20μs波形），就近安裝于設備電源插座或PDU。

附加防護：信號線路SPD（如RJ45接口SPD）與電源SPD配合使用。

三、特殊場景防護設計

3.1光纖線路防護

金屬加強芯處理：光纖金屬加強芯需在進出機房時就近接地，避免感應雷電流侵入。

光端機保護：光端機電源端口加裝D級SPD，信號端口采用光電隔離或信號SPD。

3.2信號線路防護

RJ45接口防護：

使用10/100M適配器型SPD（如IEEE 802.3af/at兼容型），插入交換機或設備端口。

關鍵參數：限制電壓≤10V，響應時間≤1ns。

RS485/CAN總線防護：

總線兩端安裝磁環耦合+TVS二極管組合SPD，最大持續運行電壓≥3V。

接地要求：總線屏蔽層單端接地，避免形成環路。

3.3電源線路防護

三級配電系統：總配電（B級）→分配電（C級）→設備端（D級），逐級限壓分流。

PDU防護：服務器機柜PDU內置SPD，實現末端精細防護。

四、關鍵設計參數

4.1SPD選型指標

4.2接地與等電位

等電位網格：機房?jī)?nèi)敷設50×5mm銅排網格，設備外殼、PE線、SPD接地端均與之連接。

接地連接線：截面積≥35mm2多股銅芯，連接電阻≤0.03Ω。

五、施工與驗收要點

5.1安裝工藝

SPD安裝距離設備≤10m，接地線與等電位帶搭接長度≥150mm。

銅接線端子采用3.0mm2紫銅鍍錫處理，避免氧化。

5.2維護管理

季度檢測：接地電阻測試（每年至少一次）。

年度檢測：SPD壓敏電壓、漏電流檢測（使用專用測試儀）。

雷雨季前檢查：SPD狀態指示窗（綠色正常/紅色失效）、連接端子緊固。

5.3合規性要求

符合國家標準：GB50057-2010、GB50343-2012。

參考行業標準：YD/T 1429-2006（通信局站防雷）、IEC 62305-4（雷電防護）。

六、典型故障案例與規避

6.1SPD失效未及時更換

后果：設備遭受殘壓損壞。

規避：安裝SPD失效報警裝置（如聲光告警模塊）。

6.2接地系統阻抗過高

后果：雷電流泄放不暢，反擊電壓升高。

規避：定期檢測接地電阻，采用降阻劑或增設接地極。

6.3信號SPD與設備不匹配

后果：信號失真或設備接口燒毀。

規避：根據接口類型（RJ45/RJ11/BNC）選擇專用SPD。
