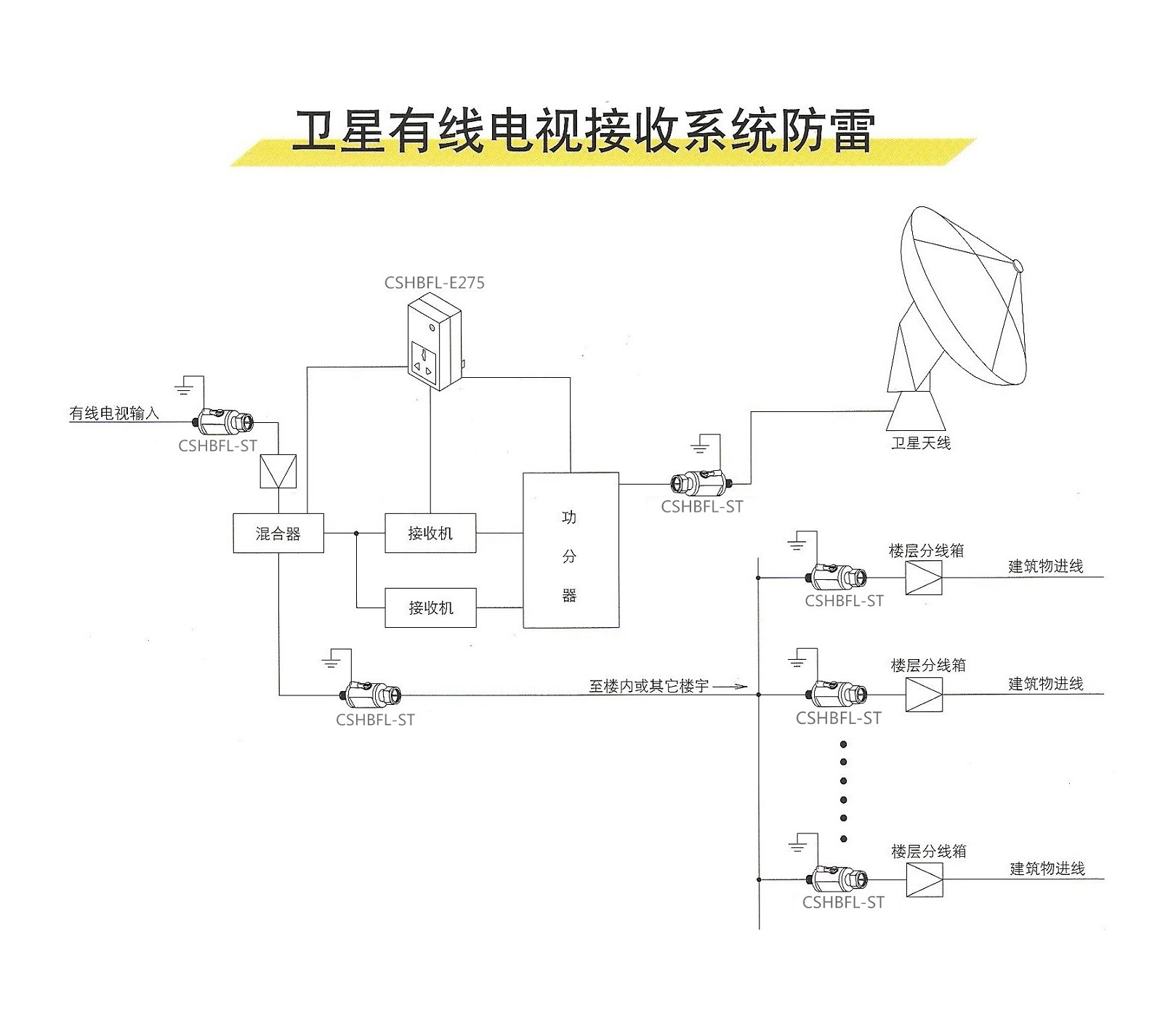

天饋線系統防雷設計：  包括饋線系統信號傳輸線路（同軸/光纖）的雷電感應過電壓防護。在信號輸入/輸出端口（如F型接口、BNC接口）加裝信號防雷器，匹配阻抗（75Ω或50Ω），插入損耗≤0.5dB?？刂菩盘?hào)線采用屏蔽雙絞線，屏蔽層兩端接地。若系統含光端機，需對光纜金屬加強芯、金屬護套進行接地處理，避免雷電感應侵入。

一、天饋線系統防雷

1.1避雷針保護設計

在衛星天線主反射面頂部安裝避雷針，保護角≤30°，確保天線及高頻頭處于避雷針有效保護范圍內。

避雷針接地引下線需單獨敷設，接地電阻≤4Ω（若與主接地網連接，電阻需≤1Ω）。

1.2天饋線屏蔽與接地

同軸電纜外導體全程接地，每隔10m通過接地卡與接地扁鋼連接。

饋線進入機房前設置防水彎頭，防止雨水沿饋線滲入。

二、同軸電纜線路防護

2.1浪涌保護器（SPD）配置

在設備端（如衛星接收機、調制器）安裝同軸電纜專用SPD，響應時間≤1ns，通流容量≥5kA。

SPD接地線獨立敷設，長度≤0.5m，接地電阻≤1Ω。

2.2過電壓保護器件

使用TVS二極管或氣體放電管（GDT）串聯組合，在電纜接頭處加裝瞬態抑制模塊，抑制感應雷擊過電壓。

三、接地與等電位連接

3.1接地系統設計

采用聯合接地體，接地電阻≤1Ω（特殊區域如機房需≤0.5Ω）。

敷設環形接地扁鋼（≥50×5mm），水平接地體埋深≥0.8m，垂直接地極間距≥5m。

3.2均壓環與等電位

在機房?jī)?nèi)設置等電位連接排，將設備外殼、PE線、防雷器接地端等通過截面積≥16mm2銅芯線就近連接。

機房?jī)?nèi)鋪設網格狀均壓帶（間距≤5m×5m），消除電位差。

四、電源系統防護

4.1分級浪涌保護

總配電箱：安裝Ⅰ級SPD（通流容量≥80kA）。

分支電路：安裝Ⅱ級SPD（通流容量≥40kA）。

設備前端：安裝Ⅲ級SPD（通流容量≥10kA），響應時間≤25ns。

4.2電源濾波與隔離

采用電源濾波器抑制諧波干擾，重要設備配置UPS不間斷電源。

五、信號線路防護

5.1接口防護

在信號輸入/輸出端口（如F型接口、BNC接口）加裝信號防雷器，匹配阻抗（75Ω或50Ω），插入損耗≤0.5dB。

控制信號線采用屏蔽雙絞線，屏蔽層兩端接地。

5.2光纜防護

若系統含光端機，需對光纜金屬加強芯、金屬護套進行接地處理，避免雷電感應侵入。

六、防雷設計要點總結

6.1多級防護策略

外部直擊雷→天饋線避雷針→線路SPD→設備端保護，逐級分流雷電流。

6.2等電位聯結

機房?jī)?nèi)所有金屬部件、PE線、防雷器接地端形成等電位體，消除反擊風險。

6.3材料選型

接地材料：鍍鋅扁鋼≥50×5mm，接地極選用50×50×5mm角鋼，垂直接地深度≥2.5m。

SPD選型：優先選用具備劣化指示、遙信告警功能的產品。

七、維護與檢測

7.1定期檢測接地電阻（每年一次），確保≤1Ω。

7.2檢查SPD狀態指示窗顏色變化，發現劣化及時更換。

7.3清潔避雷針及接地引下線，防止銹蝕影響導電性能。

八、設計依據

8.1國家標準：GB 50057-2010《建筑物防雷設計規范》。

8.2行業標準：GB/T 18802.22-2019《低壓電涌保護器 第22部分：電信和信號網絡的電涌保護器（SPD）》。
