一、總體設計原則

1.1分層防護：采用“外部防雷（接閃、引下）+ 內部防雷（屏蔽、接地、SPD）”的分層策略，形成“天面防直擊雷—線路防傳導雷—設備防感應雷”的多級屏障。

1.2等電位連接：通過均壓等電位連接減少電位差，避免反擊雷對變送器的損害（如變送器外殼與金屬電纜穿線管連接）。

1.3信號與電源隔離：對變送器的信號線路（如4-20mA）與電源線路分別設計防護，防止浪涌通過電源耦合干擾信號（如電源端加裝TVS管，信號端串聯TVS管）。

1.4防爆適配：在氫氣、乙炔等爆炸性危險區域，變送器需選用隔爆型（Ex db Gb）或本安型（Ex ia Ga），并與安全柵配合使用，確保防雷設計符合防爆要求。

二、核心防雷措施

2.1信號線路防護：SPD選型與多級配置

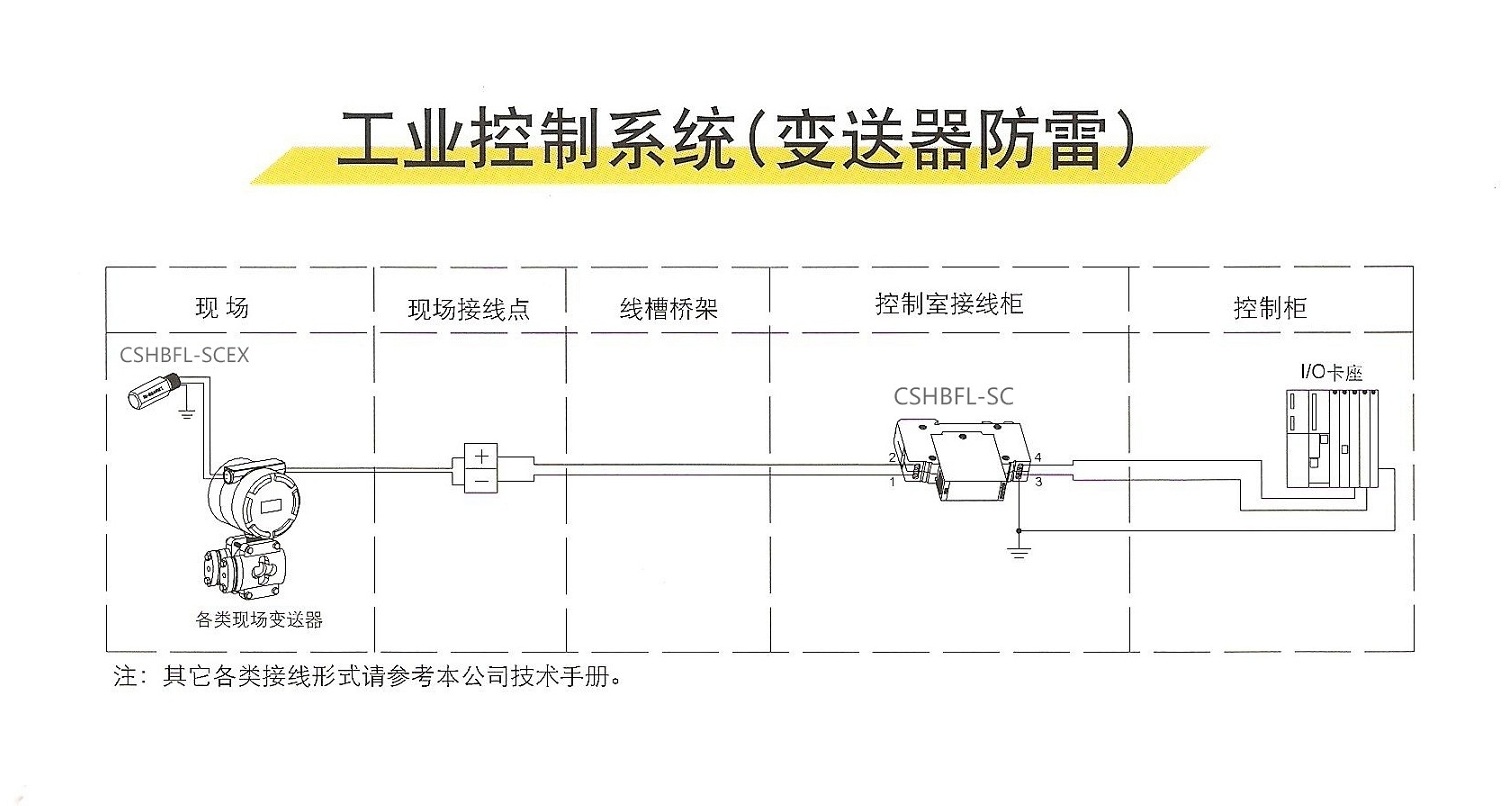

變送器的信號線路（如4-20mA、RS485、HART）是雷電感應的主要入侵途徑，需采用多級SPD防護（電源端+信號端），確保浪涌能量在到達變送器前被有效衰減。

電源端SPD選型：

變送器的供電電源（通常為24VDC）需加裝電源浪涌保護器，參數要求：

最大持續運行電壓（Uc）：≥36VDC（覆蓋24VDC電源的波動范圍）；

標稱放電電流（In）：≥5kA（8/20μs波形，應對一般雷擊浪涌）；

電壓保護水平（Up）：≤60V（低于變送器的耐受電壓，如24VDC變送器的耐受電壓約為30V）；

響應時間：≤5ns（快速抑制瞬態過電壓）。

例如，兩線制變送器的電源端口可加裝壓敏電阻（MOV）或TVS管，實現電源浪涌的初級防護。

信號端SPD選型：

變送器的信號線路（如4-20mA、HART）需加裝信號浪涌保護器，參數要求：

工作電壓：匹配變送器的信號電壓（如4-20mA信號的電壓為1-5V，RS485信號的電壓為±5V）；

鉗位電壓（Up）：≤信號設備的耐受電壓（如HART協議的耐受電壓約為±10V）；

帶寬：覆蓋變送器的信號頻率（如4-20mA信號的帶寬為0-10Hz，RS485信號的帶寬為10MHz）；

插入損耗：≤0.5dB（確保信號傳輸衰減在允許范圍內）。

例如，4-20mA信號的信號端口可串聯雙向TVS管（如P6KE系列），鉗位電壓≤6V，響應時間≤1ns，有效抑制共模與差模浪涌；RS485信號的信號端口可采用三端TVS管，實現A、B線的差模防護與屏蔽層的共模防護。

多級防護電路設計：

對于高雷擊風險區域的變送器（如露天安裝的壓力變送器），需采用三級防護：

第一級：氣體放電管（GDT），泄放高能量浪涌（通流容量≥10kA），限制共模電壓；

第二級：TVS管，快速鉗位差模電壓（鉗位電壓≤30V）；

第三級：安規電容+限流電阻，進一步抑制殘壓（殘壓≤20V）。

例如，智能變送器的信號線路可設計為“GDT→TVS→安規電容”的三級防護，確保浪涌能量被逐步衰減。

2.2接地與屏蔽：等電位連接與浪涌泄放

接地是變送器防雷設計的關鍵，需實現等電位連接，確保浪涌電流通過接地系統快速泄放，避免反擊雷。

接地系統設計：

變送器的保護接地：需接至廠區電氣系統接地網，接地電阻≤4Ω（若廠區接地網電阻較大，需獨立設置儀表接地系統，電阻≤4Ω）；

變送器的工作接地（信號回路接地、屏蔽接地）：可采用單點接地（如在控制室側接地），避免地環路干擾；

現場變送器的防雷接地：可采用“變送器本體連接到已接地的金屬電纜穿線管”的方式，實現等電位連接（如金屬電纜穿線管已接地，變送器外殼與穿線管連接，形成等電位）

屏蔽措施：

信號電纜：采用雙層屏蔽電纜（如鎧裝屏蔽電纜），外屏蔽層（鎧裝層）穿鋼管埋地敷設，內屏蔽層（銅網）在控制室側單點接地；

電源電纜：采用帶金屬屏蔽層的電纜，屏蔽層在電源端（如MCC側）與控制室側單點接地；

變送器外殼：采用金屬外殼（如316L不銹鋼），并與金屬電纜穿線管連接，形成等電位。

2.3電纜敷設：避免干擾與浪涌耦合

電纜敷設需遵循“信號與電源分離、屏蔽與接地規范”的原則，減少浪涌通過電纜傳導至變送器。

電纜選型：

信號電纜：優先選用雙層屏蔽電纜（如鎧裝屏蔽電纜），適用于室外或強電磁干擾環境；

電源電纜：選用帶金屬屏蔽層的電纜，或與信號電纜分開敷設（間距≥30cm）；

電纜穿管：室外電纜需穿鋼管埋地敷設（埋深≥0.7m），鋼管兩端接地（如與變送器的金屬外殼連接）

敷設規范：

信號電纜與電源電纜：嚴禁混用同一根多芯電纜，需分別敷設或在同一槽架內用隔板嚴格分離（間距≥10cm）；

電纜彎曲半徑：信號電纜的彎曲半徑≥10倍外徑（光纜≥15倍外徑），避免屏蔽層損壞；

電纜接頭：中間接頭需采用防爆接線盒，并做好防水與接地（如接頭處與鋼管連接）。

2.4防爆設計：危險區域的特殊要求

在氫氣、乙炔、氨氣等爆炸性危險區域（0區、1區、2區），變送器的防雷設計需符合防爆標準（如IEC 60079、GB 3836），確保不會因防雷措施引發爆炸。

變送器選型：

0區（連續或長期存在爆炸性氣體）：選用本安型變送器（Ex ia Ga），配隔離式安全柵（Ex ia Ga）；

1區（正常運行時可能出現爆炸性氣體）：選用隔爆型變送器（Ex db Gb），防爆等級≥Ex db ⅡC T4 Gb；

2區（正常運行時不太可能出現爆炸性氣體）：選用隔爆型或本安型變送器，防爆等級≥Ex db ⅡB T4 Gb。

接線箱設計：

危險區域的變送器接線箱需選用增安型（Ex eb Gb）或隔爆型（Ex db Gb），并與安全柵配合使用（如安全柵安裝在控制室，接線箱安裝在現場，通過安全柵實現本安隔離）。

2.5系統冗余與測試：確保防護有效性

SPD冗余設計：對于關鍵變送器（如主工藝管道的壓力變送器），可采用雙路SPD冗余（如主SPD與備用SPD并聯），確保一路SPD失效時，另一路仍能正常工作；

定期測試：每季度測試接地電阻（≤4Ω），每年雷雨季前檢查SPD的狀態（如失效指示燈是否亮起），累計≥3次失效后強制更換SPD；

模擬測試：采用浪涌發生器模擬雷擊浪涌（如8/20μs波形，電流≥5kA），測試變送器的抗浪涌能力（如輸出信號是否穩定，是否損壞）。

三、實施與維護要點

3.1施工規范：

SPD安裝位置：靠近變送器（距離≤0.5m），減少連接線長度（≤0.5m），避免浪涌電壓疊加；

連接線要求：SPD的連接線需采用多股銅芯線（截面積≥4mm2），顏色區分（如電源端用紅色，信號端用藍色），避免與電源線混淆；

接地標識：接地端子需標注“PE”（保護接地），便于維護。

3.2檢測與維護：

接地電阻測試：每季度用接地電阻測試儀測試接地電阻（≤4Ω），若電阻超過閾值，需檢查接地極或接地線路；

SPD狀態檢查：每年雷雨季前檢查SPD的失效指示燈（如紅燈亮表示失效），累計≥3次失效后更換SPD；

電纜絕緣測試：每半年用兆歐表測試電纜絕緣電阻（≥100MΩ），避免電纜老化導致漏電。

四、典型案例參考

案例1：露天壓力變送器的防雷改造：

某石化裝置的露天壓力變送器（4-20mA輸出）因雷擊損壞，改造措施包括：

電源端加裝壓敏電阻（MOV）（Uc=36VDC，In=5kA）；

信號端串聯TVS管（鉗位電壓=6V，響應時間=1ns）；

電纜穿鋼管埋地敷設（埋深=0.8m），鋼管兩端接地；

變送器外殼與鋼管連接，形成等電位。

改造后，該變送器在后續雷雨季節未發生損壞。

案例2：危險區域溫度變送器的防雷設計：

某氫氣裝置的溫度變送器（PT100輸入，4-20mA輸出）安裝在1區（爆炸性氣體環境），設計措施包括：

選用隔爆型溫度變送器（Ex db ⅡC T4 Gb）；

電源端與信號端均加裝SPD（電源端：MOV，Uc=36VDC；信號端：TVS，鉗位電壓=6V）；

電纜采用雙層屏蔽電纜（鎧裝層穿鋼管埋地，內屏蔽層在控制室側單點接地）；

接線箱選用隔爆型（Ex db Gb），并與安全柵配合使用。

改造后，該變送器運行至今未發生雷擊損壞。
