產品概述

DS240S-320/G單相電源電涌保護器（SPD）是由CITEL西岱爾公司研發的Type2級防護設備，專為低壓單相配電系統提供雷電感應及瞬態過電壓保護。該產品采用緊湊型設計（18mm 2模寬度），適配35mm導軌安裝，顯著節省配電柜空間，同時支持可插拔模塊化維護，減少系統停機時間。其最大持續運行電壓（Uc）為320V AC，標稱放電電流（In）達20kA（8/20μs波形），最大放電電流（Imax）可達40kA，電壓保護水平（Up）≤1.5kV，能夠快速泄放高能浪涌電流，保障后端敏感設備安全運行。

核心功能與技術優勢

1. 復合防護與高能泄放
   DS240S-320/G支持差模（L-N）與共模（L/N-PE）雙重保護模式，覆蓋單相電源系統的多路徑浪涌沖擊。采用MOV（金屬氧化物壓敏電阻）技術，結合熱脫扣裝置，確保在過載或老化失效時自動切斷電路，避免設備損壞或火災風險。

2. 模塊化智能運維設計

   • 可插拔模塊：支持帶電狀態下快速更換故障模塊，維護便捷性大幅提升；

   • 狀態監測：內置視覺故障指示（正常為白色，故障為紅色）及遙信觸點輸出，便于遠程監控設備狀態；

   • 高兼容性：符合IEC 61643-11、UL 1449 ed.4及GB/T 18802.1標準，適配全球主流配電系統需求。

3. 環境適應性與安全性

   • 工作溫度范圍覆蓋-35℃至+60℃，適用于極端工業環境；

   • 采用UL94V-0級阻燃材料，IP20防護等級，確保設備在復雜工況下的穩定性和安全性。

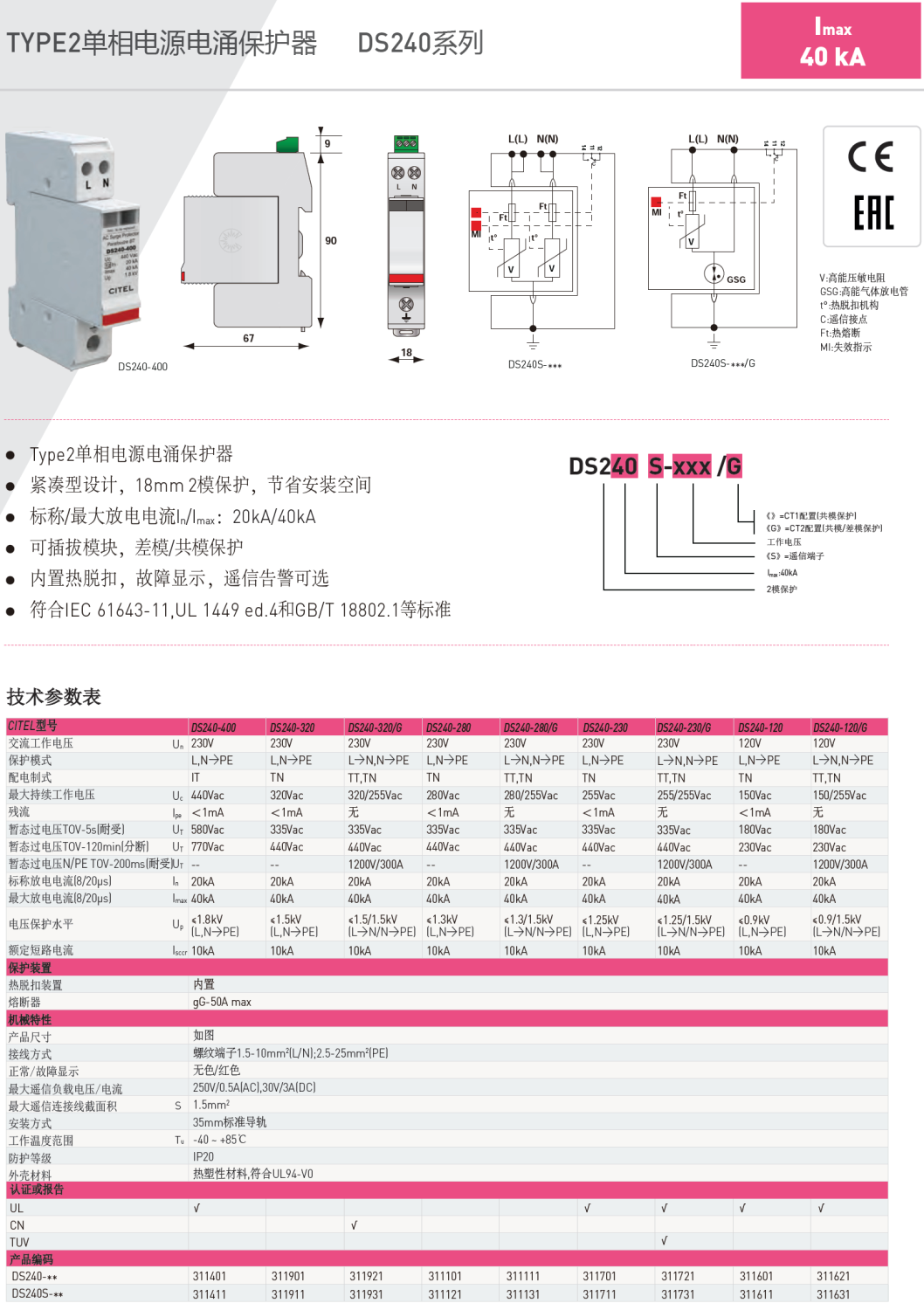

技術參數與性能指標

應用場景與安裝規范

1. 典型應用場景

   • 工業配電系統：作為二級防護設備，安裝于配電柜進線側，抵御感應雷擊及操作過電壓，保護PLC、變頻器等關鍵設備；

   • 通信基站與數據中心：與一級SPD配合形成分級防護體系，保障通信電源及服務器穩定運行；

   • 商業建筑：用于商場、醫院等場所的精密電子設備防護，降低因浪涌導致的設備故障風險。

2. 安裝與接地要求

   • 接線規范：輸入端連接電網側，輸出端接被保護設備，線路長度建議≤50cm以減少殘壓影響；

   • 接地要求：接地線截面積≥2.5mm2，接地電阻≤10Ω，確保浪涌能量有效泄放；

   • 級間協調：若與三級SPD級聯使用，需保持線路間距≥5米或加裝去耦裝置，優化能量分配。

維護與升級策略

DS240S-320/G采用模塊化設計，支持快速更換故障單元，無需斷電即可完成維護。運維人員可通過以下方式實現高效管理：

1. 定期巡檢：檢查模塊指示窗口狀態（正常為白色，故障為紅色）或遙信信號輸出；

2. 壽命管理：產品耐受多次浪涌沖擊后仍可保持性能穩定，建議每3年進行整體性能檢測；

3. 兼容升級：適配CITEL系列SPD擴展模塊，支持未來系統擴容需求。

總結

DS240S-320/G單相電源電涌保護器憑借其高能泄放能力、模塊化智能設計及廣泛的環境適應性，成為工業與商業電力防護的優選方案。其符合國際標準的技術參數與靈活的安裝方式，可有效降低設備損壞風險，提升系統運行可靠性。作為CITEL西岱爾的經典產品，DS240S-320/G不僅延續了品牌在電涌防護領域的技術積累，更通過用戶友好的運維設計，為現代電力系統提供了長效安全保障。

產品型號：DS240-400，DS240-320，DS240-320/G，DS240-280，DS240-280/G，DS240-230，DS240-230/G，DS240-120，DS240-120/G，DS240S-400，DS240S-320，DS240S-320/G，DS240S-280，DS240S-280/G，DS240S-230，DS240S-230/G，DS240S-120，DS240S-120/G
