一、產品概述

VAL-EV-T1/T2 264/12.5/3+1-R 是菲尼克斯（Phoenix Contact）推出的一款高性能電源防雷器，專為電源系統的電涌保護設計。該產品屬于 DIN 導軌模塊化安裝的防雷裝置，支持 T1/T2 級別的防雷保護等級，適用于 TN-S 或 TT 電源系統，能夠有效抑制雷電或過電壓對設備的沖擊，保障電力系統的穩定性與安全性。其核心設計針對電動汽車充電場景優化，通過插拔式保護模塊實現快速維護，同時具備防錯插機械編碼功能，顯著提升安裝效率和系統可靠性。

二、核心功能與優勢

1. 多重保護機制

• 高性能保護電路：采用變阻器技術，支持 L-N、L-PE、N-PE 等多通道保護，最大持續工作電壓達 264 V AC，適用于復雜電網環境。

• 高抗沖擊能力：標稱放電電流（8/20 μs）為 12.5 kA，最大放電電流（8/20 μs）可達 50 kA，滿足嚴苛的防雷需求。

2. 智能化維護設計

• 插拔式模塊化結構：維護時可快速更換保護模塊，無需斷電，保障充電過程不間斷。

• 狀態監測與報警：配備可視狀態指示窗口和遠程遙信觸點，實時反饋設備運行狀態，便于故障排查。

3. 環境適應性

• 寬溫域運行：支持 -40°C 至 80°C 的環境溫度，適用于極端氣候條件。

• 高防護等級：IP20 防護（連接位全封閉時），并能在海拔 2000 米以下穩定工作。

三、技術參數詳解

1. 物理特性

• 尺寸：高度 98.7 mm，寬度 71.2 mm，深度 77.5 mm（含 DIN 導軌），緊湊設計節省安裝空間。

• 材質：外殼采用 PA 6.6 和 PBT 材料，阻燃等級 UL 94 V-0，確保高安全性。

2. 電氣性能

• 額定負載電流：80 A，支持高負載場景。

• 沖擊電流耐受：10/350 μs 波形下，電荷量達 6.25 As，特征能量 39 kJ/Ω，有效吸收雷電能量。

3. 安裝與兼容性

• 安裝方式：適配 35 mm DIN 導軌，適用于標準工業機柜。

• 兼容系統：支持三相電源網絡（L1, L2, L3, N, PE），覆蓋 TN-S、TT 等多種配電系統。

四、應用場景

1. 電動汽車充電設施

專為電動汽車充電樁設計，提供不間斷電源保護，避免雷擊或電網波動導致的設備損壞，延長充電設備壽命。

2. 工業與能源系統

• 工業電網：適用于工廠、變電站等場景，保護精密儀器免受電涌沖擊。

• 可再生能源：光伏逆變器、風力發電系統的過壓防護。

五、市場與采購信息

• 供應商：長沙華保防雷技術有限公司等經銷商提供該型號，支持全國發貨，價格需面議。

• 同類產品參考價：菲尼克斯 VAL-MS 系列防雷器市場價約 1552-3980 元/臺（不同型號可能存在差異）。

六、總結

VAL-EV-T1/T2 264/12.5/3+1-R 憑借其模塊化設計、高防護性能和廣泛適用性，成為電源防雷領域的標桿產品。無論是電動汽車充電基礎設施還是工業電力系統，其均能提供可靠的過壓保護解決方案。

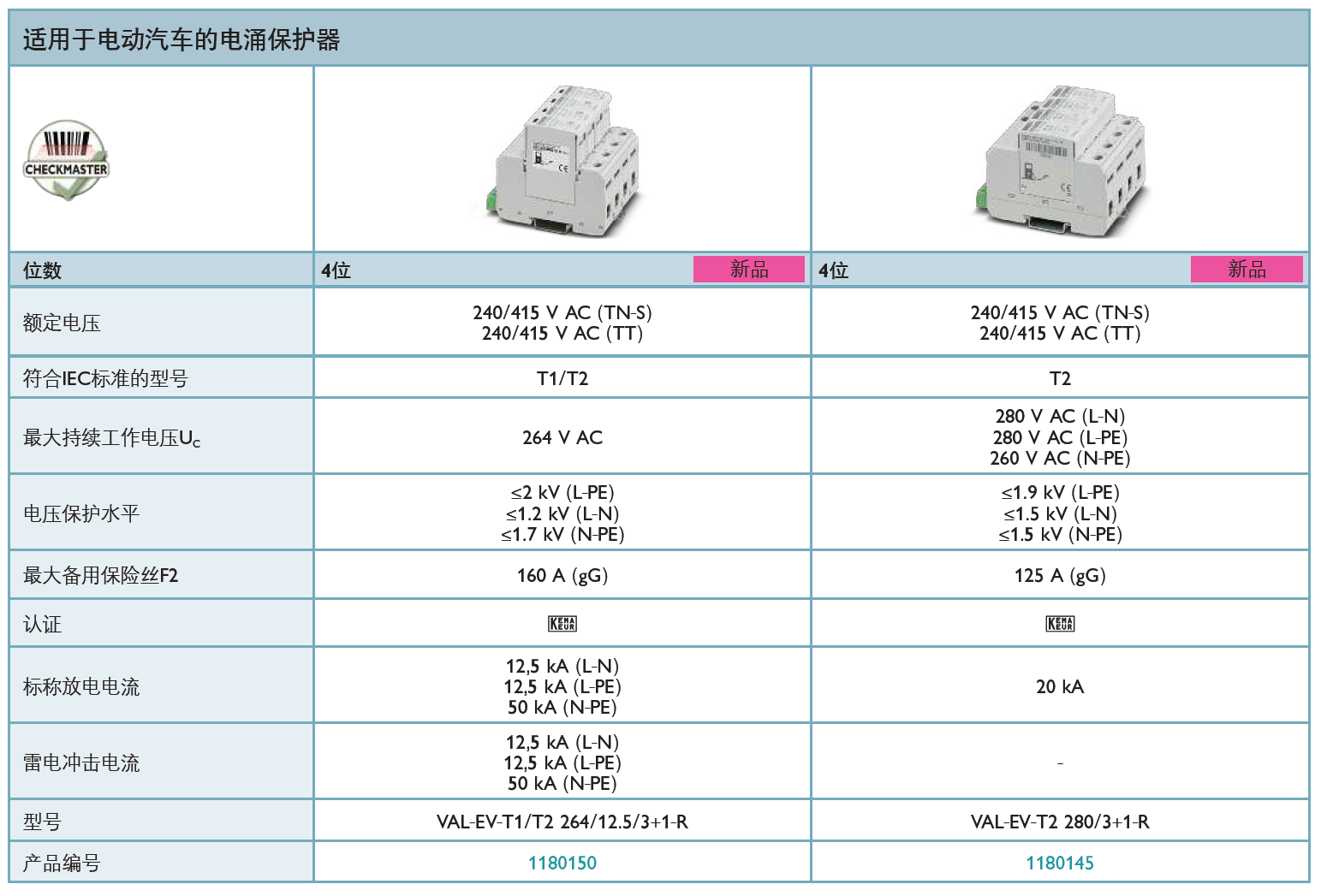

產品型號(貨號)：VAL-EV-T1/T2 264/12.5/3+1-R(1180150)，VAL-EV-T2 280/3+1-R(1180145)
