一、產品概述

VAL-MS 750/30/3+0-FM是菲尼克斯（Phoenix Contact）推出的II類電涌保護器（SPD），專為三相四線供電系統（L1、L2、L3、PEN）設計，適用于工業、能源、風電等領域的過電壓防護。該產品采用模塊化設計，包含基座和保護插頭，支持DIN 35導軌安裝，具備遠程遙信報警觸點和可視狀態指示功能，能夠有效抵御雷擊或開關操作引發的電涌沖擊。

二、核心技術與參數

1. 關鍵性能指標

• 額定電壓：554/960 V AC（TN-C系統）或690 V AC（IT系統）。

• 最大持續工作電壓：760 V AC，適應高負載工業環境。

• 放電能力：標稱放電電流（In）15 kA（8/20 μs），最大放電電流（Imax）30 kA，可應對高能雷電流事件。

• 電壓保護水平（Up）：≤2.9 kV，殘壓（Ures）在5 kA時低至2.5 kV，確保敏感設備安全。

• 環境適應性：工作溫度范圍-40°C至80°C，防護等級IP20，適用于惡劣工業環境。

2. 創新技術

• 無續流放電間隙技術：結合壓敏電阻，實現快速響應（≤25 ns）和高系統可用性，避免動態過電壓對設備的二次損害。

• 模塊化熱插拔設計：支持“熱”插拔更換，方便維護和預測試，減少停機時間。

• 緊湊結構：尺寸僅為98.7 mm（高）×53.4 mm（寬）×65.7 mm（深），占用空間小，適合密集安裝場景。

三、應用場景與優勢

1. 典型應用領域

• 風電與光伏系統：高額定電壓設計（如750 V）適合風力發電機定子回路防護，保障清潔能源設備穩定運行。

• 工業配電系統：用于主配電柜或控制柜的第二級保護，抑制間接雷擊或開關操作引起的感應過電壓。

• 軌道交通與化工設施：通過UL 94 V-0阻燃認證，滿足嚴苛安全要求。

2. 核心優勢

• 多級保護協同：與I類、III類SPD配合，形成完整的電涌防護體系，覆蓋從電網入口到終端設備的全鏈路。

• 遠程監控能力：通過PDT觸點實現遠程故障報警，支持自動化系統集成，提升運維效率。

• 高兼容性：支持35 mm2導線連接，適配多種工業接線需求。

四、安裝與維護建議

• 安裝規范：需在DIN 35導軌上固定，確保L-PEN或L-PE連接符合IEC 60364-4-442標準，避免接地系統沖突。

• 維護要點：定期檢查狀態指示窗口，發現紅色故障標記需及時更換保護模塊；建議搭配80 A（gG）備用保險絲以增強系統可靠性。

五、市場供應與選購

目前，VAL-MS 750/30/3+0-FM（型號2920272）由長沙華保防雷公司授權代理商供應，價格通常需面議，具體成交價受采購量和庫存影響。建議用戶通過官方渠道驗證產品資質，并索取技術手冊以匹配應用需求。

結語

VAL-MS 750/30/3+0-FM憑借其高放電容量、快速響應和模塊化設計，成為工業電涌保護領域的標桿產品。

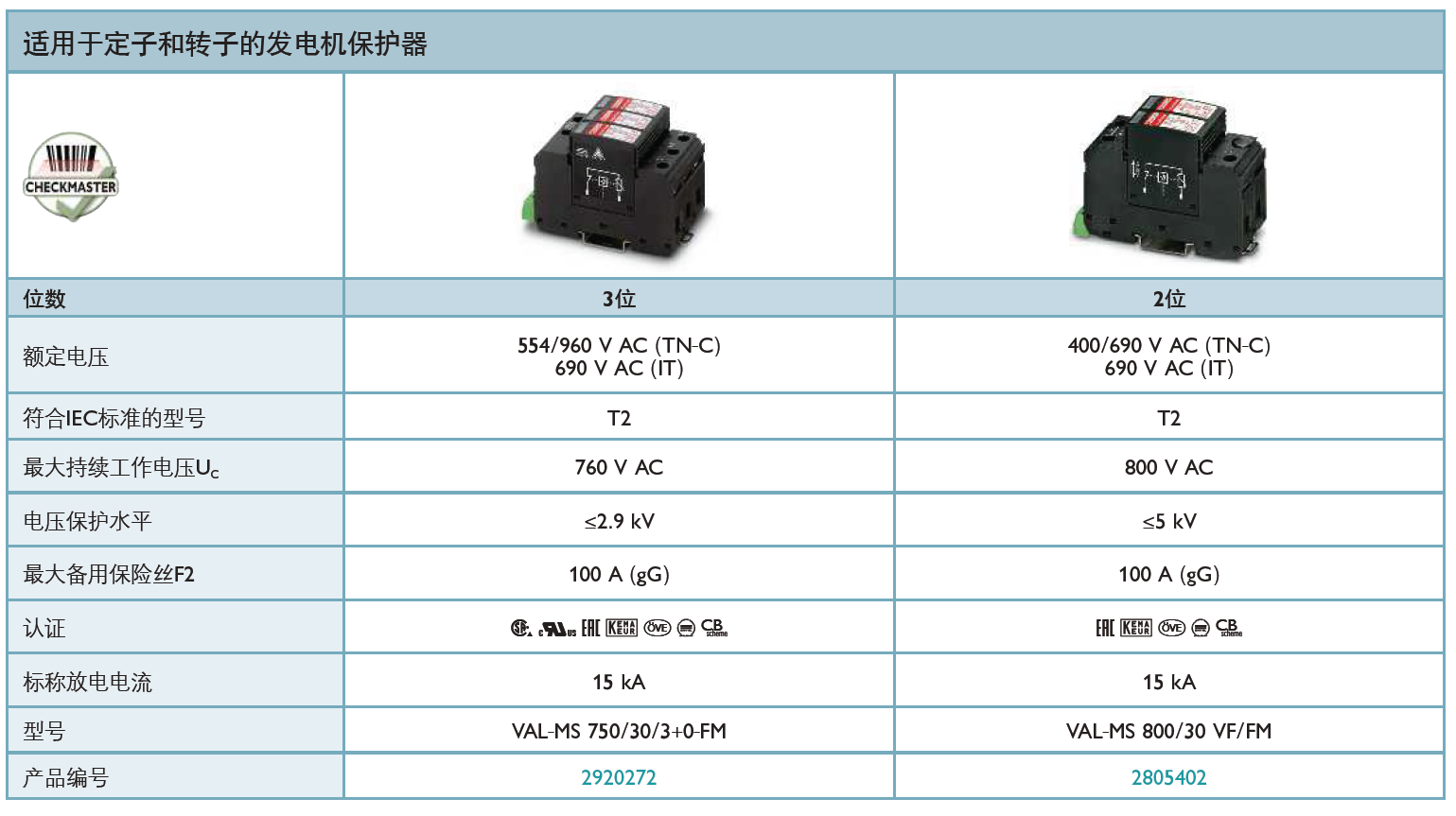

產品型號(貨號)：VAL-MS 750/30/3+0-FM(2920272)，VAL-MS 800/30 VF/FM(2805402)
