S40-3S-385 是菲尼克斯電氣（Phoenix Contact）推出的一款 II類電涌保護器（SPD），專為低壓配電系統的過電壓防護設計。該產品訂貨號為 2800935，采用金屬外殼，防護等級達 IP65，適用于工業環境中對防塵、防水要求較高的場景。其核心功能是抑制雷擊或電網操作引起的瞬態過電壓，保護后端設備免受損壞。

作為菲尼克斯 TRABTECH 防雷系列的代表型號，S40-3S-385 憑借德國原產的高可靠性，廣泛應用于電力、通信、建筑等領域。其模塊化設計支持快速安裝與維護，是分配電系統防雷方案的優選設備。

核心參數與技術特性

1. 電氣性能

• 額定工作電壓（Uc）：385 V AC（相線與中性線之間），264 V AC（中性線與地線之間）。

• 標稱放電電流（In）：20 kA（8/20 μs 波形），適用于分配電柜感應雷的部分能量泄放。

• 最大放電電流（Imax）：40 kA（8/20 μs 波形），可多次承受高能浪涌。

• 電壓保護水平（Up<）：≤1.8 kV，有效將過電壓鉗制在安全范圍內。

2. 結構設計

• 安裝方式：支持 NS 35/7.5 導軌安裝，兼容標準配電柜布局（注：同類型號 S20-3S-385 的安裝方式可參考）。

• 尺寸：89.8 mm × 65.5 mm × 70.8 mm（長×高×寬），緊湊結構節省空間。

• 電路配置：三相系統保護（3+1 電路），覆蓋 L1/L2/L3 與 N-PE 線路。

3. 安全與兼容性

• 后備保護：推薦使用 125 A (gL/gG) 熔斷器，確保故障時快速切斷電源。

• 兼容性：可與其他級聯 SPD 配合使用，構建多級防雷體系。

應用場景

1. 分配電系統保護

S40-3S-385 主要部署在 分配電柜 或 設備終端，作為第二級防護，與主配電柜的 I 類 SPD（如 S80 系列）形成級聯，實現能量逐級泄放。典型應用包括：

• 工廠車間的三相動力設備保護。

• 數據中心的不間斷電源（UPS）及服務器機柜防護。

• 建筑配電系統中敏感電子設備的過電壓隔離。

2. 行業適配性

• 工業領域：適用于變頻器、PLC、電機控制柜等易受浪涌沖擊的設備。

• 新能源系統：光伏逆變器、充電樁的電網側防護。

• 通信基礎設施：基站電源、交換機的雷電防護。

產品優勢與創新

1. 高可靠性
   德國制造工藝與嚴格質檢流程確保產品在惡劣環境下長期穩定運行。

2. 快速響應
   納秒級響應時間，有效抑制瞬態過電壓，降低設備損壞風險。

3. 智能維護
   可選配遙信報警模塊，實時監控 SPD 狀態，支持預防性維護。

4. 環保設計
   模塊可插拔更換，減少維護成本與電子廢棄物。

總結

S40-3S-385 菲尼克斯電源防雷器憑借其高放電能力、緊湊設計與廣泛適用性，成為低壓配電系統防雷方案的核心組件。

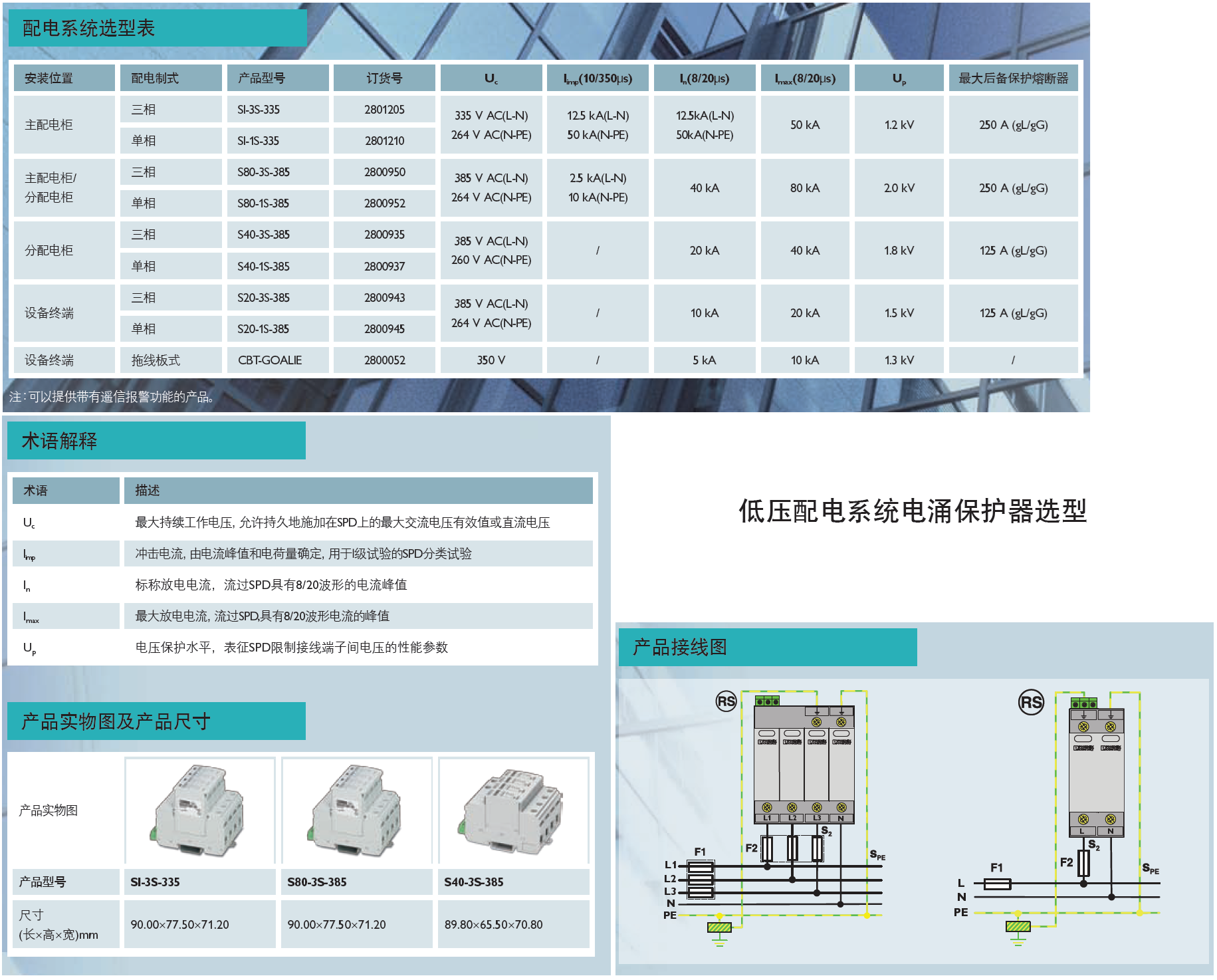

產品型號(貨號)：S40-3S-385(2800935)，S40-1S-385(2800937)
