一、產品概述

BLT-T2-1S-320-UT（訂貨號：2906101）是菲尼克斯（Phoenix Contact）推出的一款II類電涌保護器（SPD），專為低壓配電系統設計，適用于照明設備、配電箱、線槽等場景，可有效抵御雷擊或操作過電壓對電氣設備的沖擊。該產品以緊湊的模塊化設計、高防護性能和靈活的安裝方式，成為工業與建筑領域電源保護的核心組件。

二、核心參數與技術特性

1. 電氣性能

• 額定電壓：230 V AC（TN-S/TT系統）

• 額定放電電流（In）：20 kA（8/20 μs脈沖）

• 最大放電電流（Imax）：40 kA（8/20 μs脈沖）

• 電壓保護水平（Up）：≤1.6 kV

• 響應時間：≤25 ns

• 工作溫度范圍：-40°C至80°C

• 防護等級：IP20，適用于污染等級2環境。

2. 結構與安裝

• 尺寸：36.5 mm（寬）×56 mm（高）×34 mm（深），緊湊設計節省空間。

• 連接方式：螺釘端子（M3螺紋，扭矩0.6 Nm），支持柔性導線（0.2–2.5 mm2）和硬導線（0.2–4 mm2）。

• 安裝形式：兼容NS 35/7.5或DIN導軌，內置長孔設計便于靈活固定。

3. 狀態監控

• 可視指示窗口：內置多段LED狀態指示燈，實時顯示電涌保護器的工作狀態及故障報警，支持無電壓條件下的直觀監控。

三、應用場景與優勢

1. 典型應用

• 照明系統：街道、隧道及建筑照明設備的過電壓防護，延長LED燈具壽命。

• 配電系統：工業配電箱、線槽及地下終端設備的電源線路保護。

• 智能樓宇：與樓宇自動化系統集成，提升供電可靠性。

2. 技術優勢

• 高效能量泄放：采用壓敏電阻技術，實現低殘壓保護（≤1.6 kV），減少設備絕緣壓力。

• 模塊化維護：插拔式設計便于快速更換，無需斷開主電路，降低維護成本。

• 兼容性強：支持直通或分支布線，適配多種導線類型與配電架構。

四、市場定位與競品對比

BLT-T2-1S-320-UT定位于中高端市場，其核心競品包括菲尼克斯VAL-MS系列及第三方品牌的II類SPD。相較同類產品，其優勢在于：

1. 緊湊性與高容量：在36.5mm寬度內集成20kA放電能力，優于傳統模塊。

2. 狀態監測功能：內置LED指示燈提供更直觀的故障反饋，而競品多依賴外部遙信觸點。

3. 環境適應性：寬溫設計（-40°C至80°C）適合嚴苛工業環境。

五、安裝與維護指南

1. 安裝要點

• 接地要求：確保接地電阻≤10Ω，優先采用短路徑接線以減少阻抗。

• 導線處理：剝線長度建議16mm，避免線纜松動或接觸不良。

• 備用保險絲：建議搭配125A gG型保險絲，保障短路保護可靠性。

2. 維護建議

• 定期檢查：每半年通過狀態指示燈確認設備健康度。

• 故障響應：若LED顯示紅色故障，需及時更換模塊并排查系統過壓原因。

六、總結

BLT-T2-1S-320-UT憑借其高防護等級、靈活安裝和智能監控功能，成為現代電力系統中不可或缺的過電壓防護解決方案。無論是工業廠房、商業樓宇還是基礎設施項目，該產品均能提供可靠保障，助力用戶實現設備長壽命與低故障率的目標。

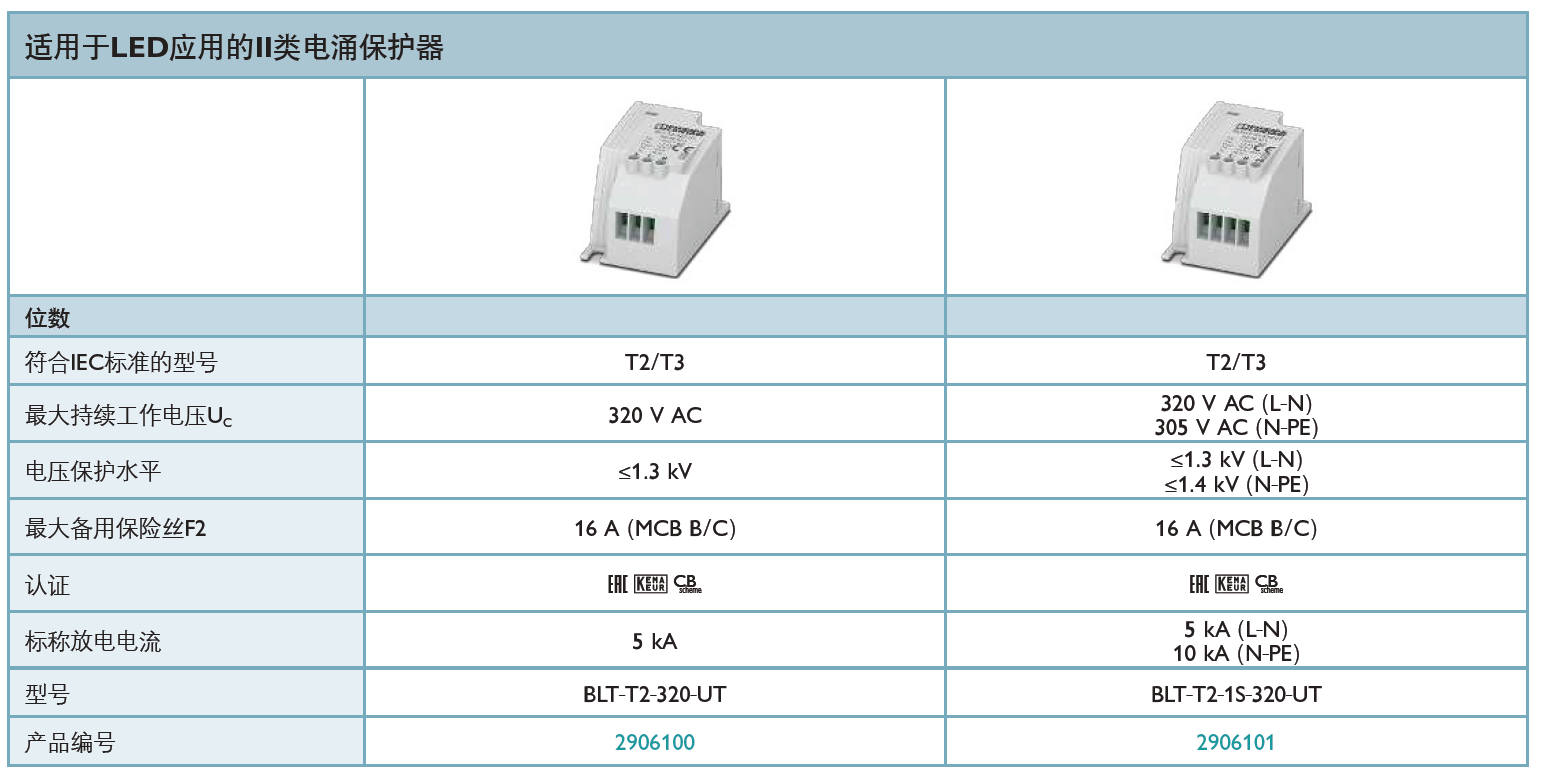

產品型號(貨號)：BLT-T2-320-UT(2906100)，BLT-T2-1S-320-UT(2906101)
