產品概述

SI-024TR1-1x2 是 Eurotect（歐申）公司推出的一款專為通信系統、計算機系統及自動控制回路設計的雙絞線式信號防雷器。該產品結合多級保護技術與高可靠性設計，旨在為敏感電子設備提供高效的電涌防護，適用于工業控制、數據通信、安防監控等場景，尤其適合24V電壓環境下的信號線路保護。

核心技術與參數

1. 關鍵性能指標

• 額定電壓：24V DC

• 保護水平（Up）：≤45V

• 每線雷電沖擊電流（10/350μs）：2.5kA

• 每線標稱放電電流（8/20μs）：10kA

• 頻寬范圍：≤7.8MHz

• 插入損耗：≤0.3dB

• 響應時間：≤1ns。

2. 多級保護設計

SI-024TR1采用氣體放電管與瞬態抑制二極管（TVS）組合的多級保護架構，通過限壓、限流、箝位三重機制，實現從粗保護到精細保護的無縫銜接。其兩級聯動設計可顯著降低殘壓，延長設備壽命。

3. 結構優勢

• 緊湊型設計：體積小巧（參考同類產品尺寸約90×12.2×73mm），支持導軌安裝，適配各類控制柜與終端設備。

• 高兼容性：支持雙絞線信號傳輸，適用于RS-485、CAN總線等工業協議。

應用場景

1. 工業自動化系統：保護PLC、傳感器、DCS等設備的控制信號線路，避免雷擊或操作過電壓導致的設備損壞。

2. 通信基站與數據中心：用于以太網、專線通信的防雷保護，確保數據傳輸穩定性。

3. 安防與監控系統：保障視頻監控、消防報警等弱電系統的安全運行。

安裝與維護指南

1. 安裝要點

• 串聯接線：將防雷器直接串聯在信號輸入端與被保護設備之間，距離越近防護效果越佳。

• 接地要求：接地線需短而直，接地電阻≤4Ω，推薦使用獨立防雷接地網。

• 接線標識：“Surge/Line”連接信號輸入，“Protected/Equip”連接設備端，需嚴格區分正負極。

2. 維護建議

• 定期檢測：通過系統例行檢查或?qū)Ｓ霉ぞ撸ㄈ鏑HECKMASTER 2）監控防雷器狀態。

• 故障更換：若信號異常，斷開防雷器后恢復正常則表明其已失效，需立即更換。

品牌與技術支持

Eurotect（歐申）作為國際防雷領域知名品牌，自1997年進入中國市場以來，依托上海生產基地與高壓實驗室，提供符合IEC標準的全系列防雷產品。其設計兼顧性能與成本，可滿足不同行業對電涌保護器的差異化需求。

總結

SI-024TR1-1x2 憑借其高放電容量、快速響應及模塊化設計，成為24V信號線路防護的理想選擇。

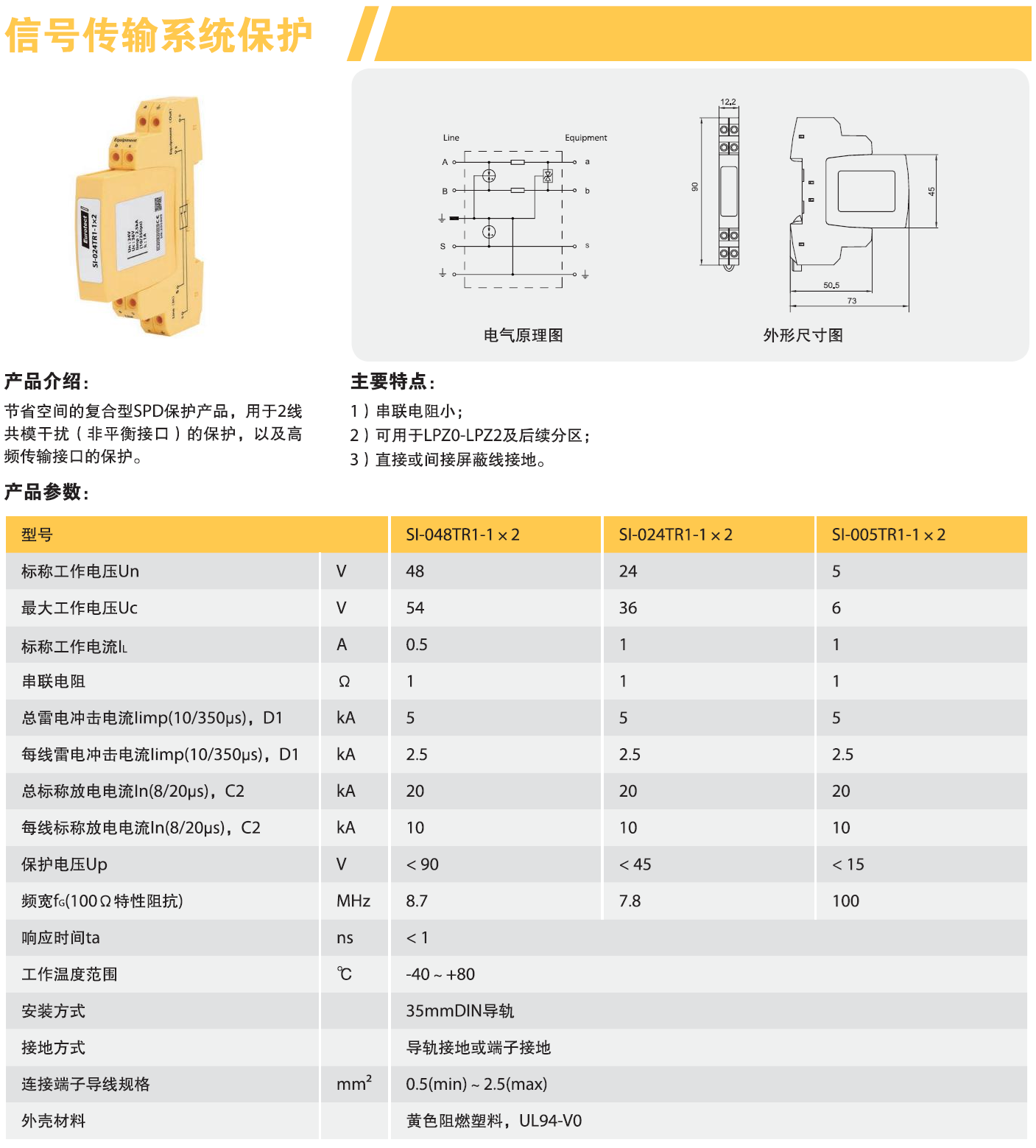

產品型號：SI-048TR1-1x2，SI-024TR1-1x2，SI-005TR1-1x2
