產品概述

SI-024TR1-1x4 是 Eurotect（歐申）公司專為工業自動化、通信系統及復雜控制回路設計的四線制雙絞線信號防雷器。該產品采用多級保護技術，支持四線信號線路的全模防護，適用于24V電壓環境下的高靈敏度設備，如PLC、傳感器、RS-485總線系統等，可有效抵御雷擊、操作過電壓及電磁干擾對系統的破壞。

核心技術與性能參數

1. 關鍵性能指標

• 額定電壓：24V DC

• 每線雷電沖擊電流（10/350μs）：2.5kA

• 每線標稱放電電流（8/20μs）：10kA

• 頻寬范圍：≤6.8MHz

• 插入損耗：≤0.3dB

• 響應時間：≤1ns

• 保護線路：四線制雙絞線，支持全模防護。

2. 多級防護架構

SI-024TR1-1x4 結合氣體放電管（GDT）與瞬態抑制二極管（TVS），形成限壓、箝位、隔離三重保護機制：

• 一級粗保護：通過氣體放電管快速泄放大電流；

• 二級精細保護：TVS器件箝位殘壓至安全水平；

• 隔離設計：抑制高頻干擾信號，提升傳輸穩定性。

3. 結構優勢

• 緊湊模塊化：尺寸約90×12.2×73mm，支持導軌或壁掛安裝，適配各類工業控制柜；

• 高兼容性：支持RS-485、CAN總線等工業協議，適用于四線制傳感器和復雜控制回路。

應用場景

1. 工業自動化系統：保護PLC、DCS及四線制傳感器的信號線路，避免雷擊或設備啟停導致的過電壓沖擊；

2. 智能樓宇與安防：用于消防報警、視頻監控系統的四線制信號防護，確保弱電系統穩定運行；

3. 能源與化工防爆區：適配本質安全電路，滿足石油、化工等危險場所的防爆要求。

安裝與維護指南

1. 安裝規范

• 串聯接線：將防雷器串聯于信號源與設備之間，距離設備端≤0.5米以降低感應風險；

• 接地要求：接地線長度≤0.5米，截面積≥2.5mm2，接地電阻≤4Ω，推薦獨立防雷接地網；

• 接線標識：

  • Surge/Line：連接信號輸入端；

  • Protected/Equip：連接被保護設備；

  • 四線通道需按“1-1'、2-2'、3-3'、4-4'”對應，避免交叉或捆扎引發二次干擾。

2. 維護策略

• 狀態監測：通過系統自檢或專用工具（如CHECKMASTER 2）定期檢測防雷器性能；

• 故障處理：若信號異常，斷開防雷器后恢復則需立即更換，確保防護連續性。

品牌與技術支持

Eurotect（歐申）作為IEC標準制定參與者，依托法國與中國的高壓實驗室，提供符合IEC 61643及GB/T 18802標準的全系列防雷產品。其上海生產基地具備定制化生產能力，可滿足工業場景對防護等級、接口類型及防爆性能的差異化需求。

總結

SI-024TR1-1x4 憑借四線制全模防護、超低殘壓及快速響應特性，成為24V工業信號線路防護的標桿產品。無論是高電磁干擾的工廠現場，還是嚴苛的防爆環境，該防雷器均能有效降低設備損壞風險，保障系統長期穩定運行。

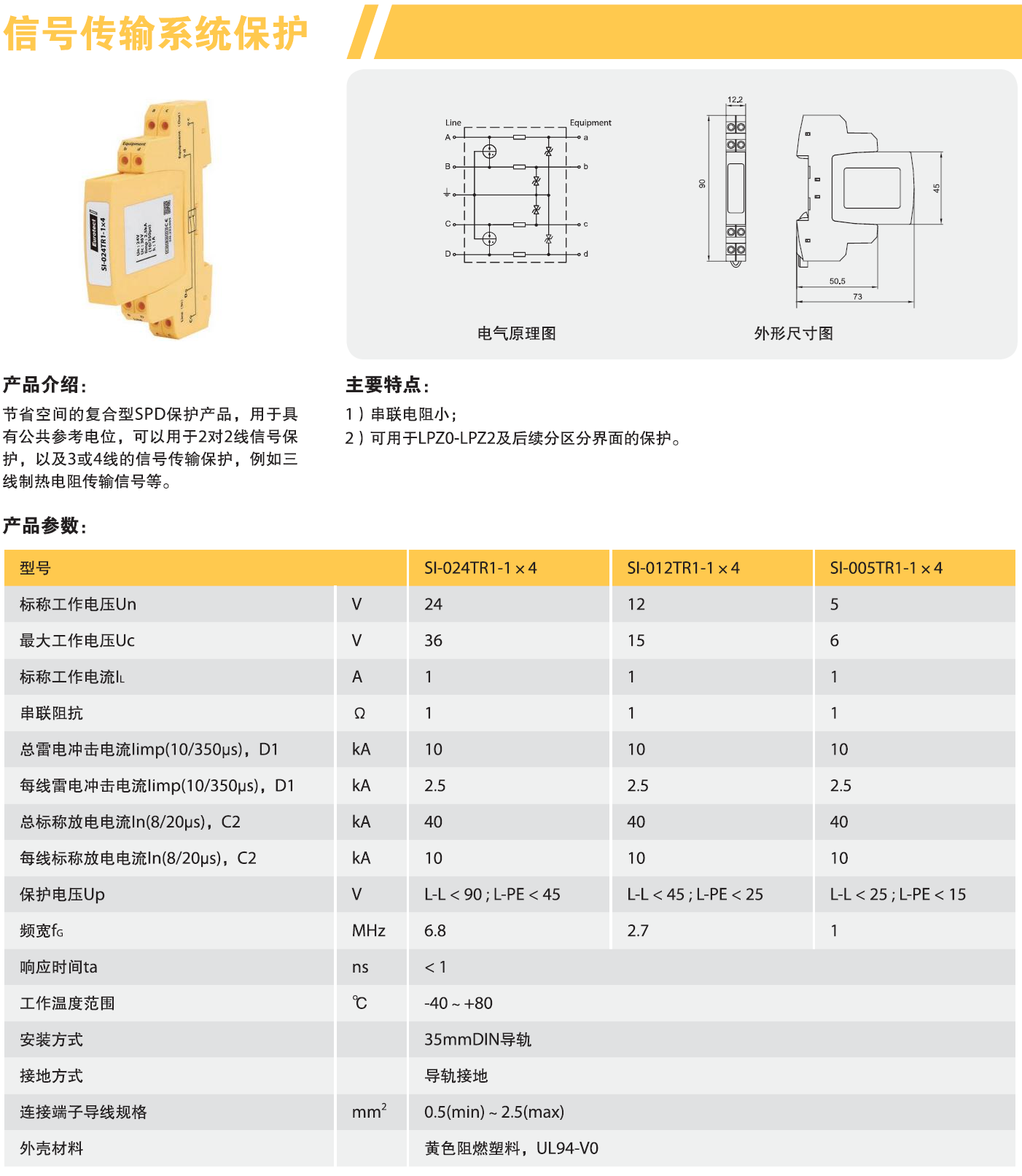

產品型號：SI-024TR1-1x4，SI-012TR1-1x4，SI-005TR1-1x4
