一、產品概述：精準適配3P+N防護需求

iPRU 40R專為三相交流電源（3P+N）系統設計，符合IEC 61643-1 T1+T2類標準，提供高達40kA（8/20μs）的標稱放電電流，可有效抵御雷電沖擊、操作過電壓及浪涌干擾。其可插拔式模塊化結構支持熱插拔操作，無需斷電即可更換失效模塊，顯著提升運維效率，尤其適用于高頻率雷暴區域的工業場景。

二、核心技術優勢

1. 分層復合防護架構

• 前端攔截：采用壓敏電阻（MOV）與氣體放電管（GDT）協同機制，MOV快速響應瞬態過電壓，GDT承擔大電流泄放任務，形成“疏導+抑制”雙重防線。
• 中端優化：內置雙絞線濾波器，抑制高頻諧波與電磁干擾（EMI），保障信號傳輸純凈度。
• 末端精細防護：集成自恢復保險絲（PPTC）與壓敏電阻復合防護，將殘壓嚴格限制至設備安全閾值（如≤600V）。

2. 差模與共模雙重保護

• 差模保護（L-N）：通過三個壓敏電阻模塊并聯，保護三相火線與零線之間的瞬態過電壓。
• 共模保護（N-PE）：通過放電間隙連接零線與地線，抑制地電位反擊及雷電流泄放。

3. 超寬環境適應性

• 輸入范圍：AC 380V±15%，頻率50/60Hz，適配全球主流工業電源標準。
• 溫度耐受：工作溫度-20℃~+60℃，防護等級IP40（前面板）與IP20（接線端）。

三、典型應用場景

1. 工業自動化與智能制造
   • 保護PLC、伺服電機等精密設備免受雷擊導致的瞬態過電壓損壞，確保生產線連續運行。
2. 數據中心與云計算基礎設施
   • 為UPS、服務器電源提供T1+T2級防護，降低雷電引發的硬件故障率與數據丟失風險。
3. 新能源領域
   • 應用于光伏逆變器、風電變流器，抵御雷電沖擊與操作過電壓，保障可再生能源穩定輸出。
4. 交通基礎設施
   • 在地鐵站、機場等場所部署，保護信號控制系統與通信設備，提升公共交通安全性。

四、安裝與維護規范

1. 安裝要求

   • 需并聯安裝在被保護設備的前端電源線路上，必須斷電操作。
   • 接地電阻需≤10Ω（高土壤電阻率區域建議≤4Ω），接地線長度≤0.5m。
   • 相線/零線導線長度≤1m，且需粗短以降低阻抗。

2. 維護周期

   • 每年雷雨季前檢查防雷模塊狀態，失效時立即更換。
   • 建議在前端加裝小型斷路器或防雷保護熔絲，防止非雷擊事故。

五、認證與標準符合性

• 符合IEC 61643-1 T1+T2類標準及GB/T 18802.1，通過溫控斷路技術避免火險隱患。
• 采用多層間隙結構與控斷路技術，具有超強熄弧能力，通流量大且漏流小。

六、實際案例與效益分析

案例：某港口碼頭供電系統升級

• 背景：港口區域雷暴頻發，原有防雷器因防護能力不足（Imax僅20kA），導致變電站多次跳閘，年維修成本超50萬元。
• 解決方案：部署iPRU 40R 3P+N防雷器，覆蓋所有3P+N配電柜，支持40kA大電流泄放。
• 成效：
  • 設備故障率下降95%，年運維成本降至5萬元以內。
  • 雷雨季節供電穩定性提升，未發生因浪涌導致的港口作業中斷事件。

經濟效益

• 初期投入：約25萬元（覆蓋25個配電柜）。
• 回報周期：＜24個月（通過減少停機損失與維修費用回收成本）。

七、結語

iPRU 40R 3P+N可插拔式電源電涌保護器以分層復合防護、智能化運維與極致環境適應性，重新定義了工業級電源浪涌防護的標準。無論是應對極端天氣、電網波動，還是保障高精度設備的穩定運行，該產品均能提供高效、可靠的解決方案。未來，隨著工業4.0與智能電網的快速發展，此類創新產品將成為能源安全領域的核心支柱。

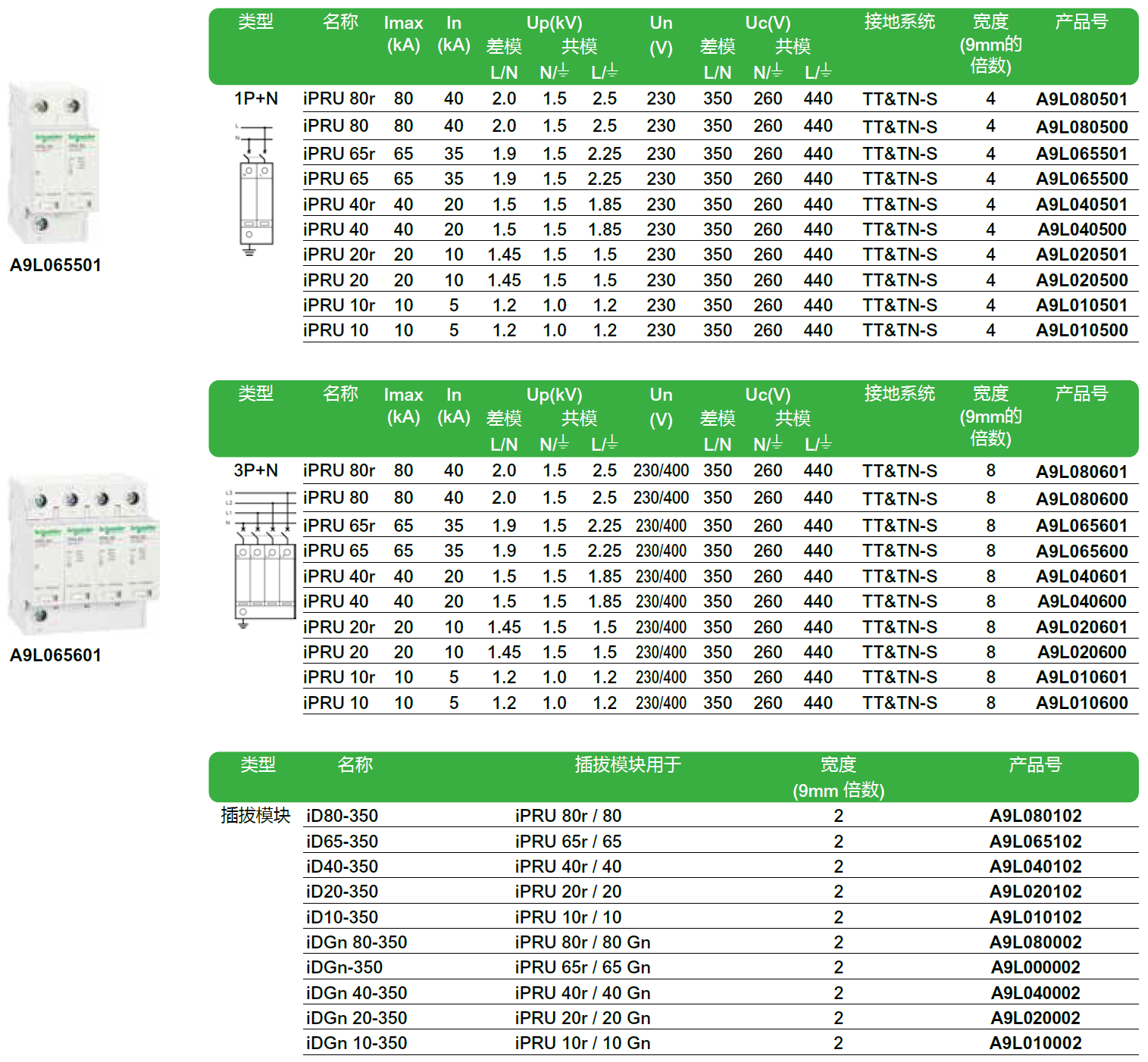

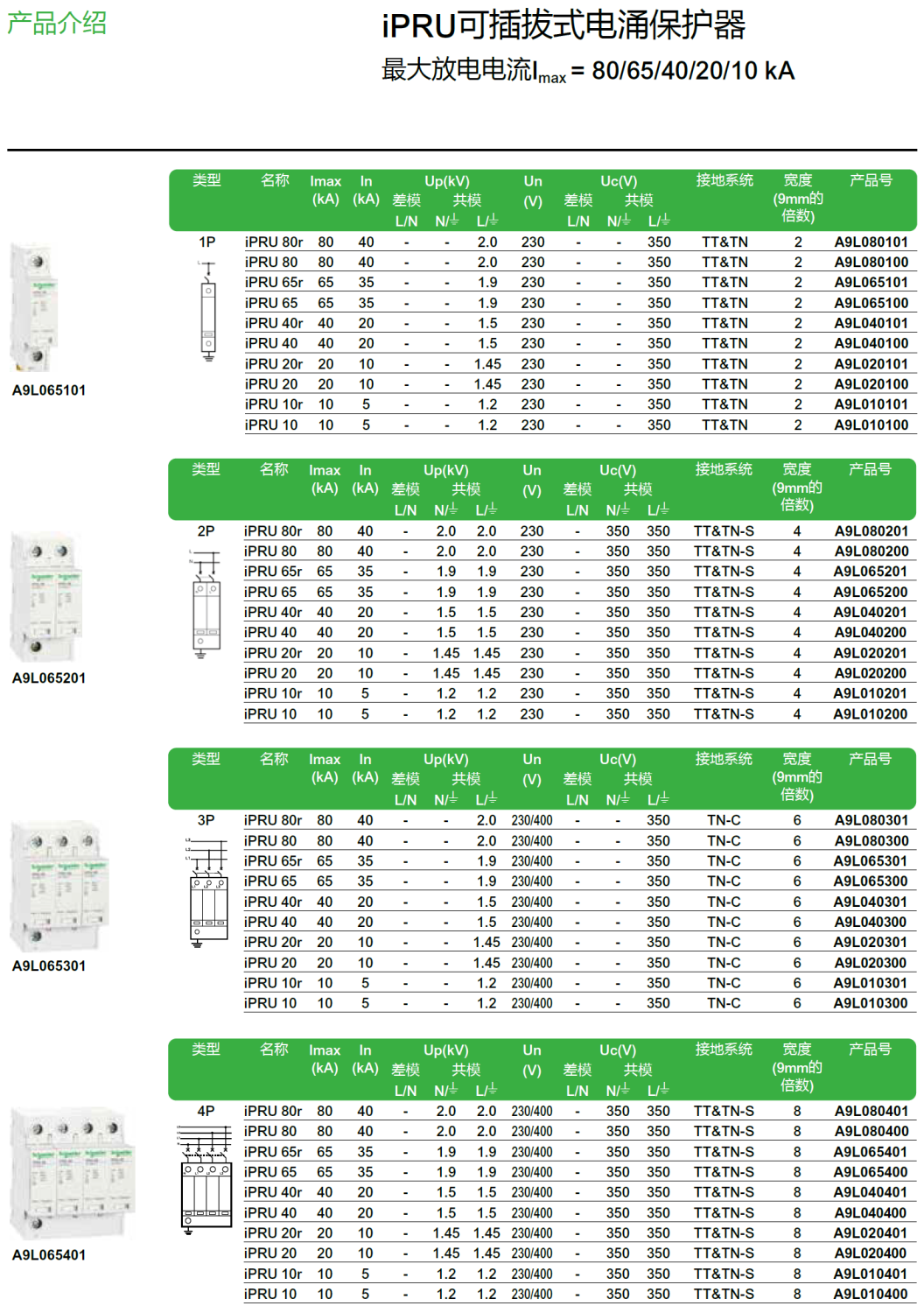

產品型號/產品號：iPRU 40r 1P（A9L040101），iPRU 40 1P（A9L040100），iPRU 40r 2P（A9L040201），iPRU 40 2P（A9L040200），iPRU 40r 3P（A9L040301），iPRU 40 3P（A9L040300），iPRU 40r 4P（A9L040401），iPRU 40 4P（A9L040400），iPRU 40r 1P+N（A9L040501），iPRU 40 1P+N（A9L040500），iPRU 40r 3P+N（A9L040601），iPRU 40 3P+N（A9L040600）
