一、產品概述

施耐德電氣iPRU 65R 3P+N是一款專為TN-S系統設計的可插拔式電涌保護器（SPD），采用模塊化設計，支持3P+N保護模式，適用于三相四線制配電系統。其核心功能是通過差模與共模雙重保護機制，有效吸收和分流瞬態過電壓，保障電氣設備及人身安全。

---

二、技術參數與性能優勢

1. 核心參數
   • 額定電壓：230V/50Hz（符合IEC 61643-11標準）
     4
   • 最大持續運行電壓（Uc）：350V（差模）/440V（共模），遠高于系統正常電壓波動范圍
     4
   • 標稱放電電流（In）：65kA（8/20μs），可承受雷電及電網瞬態過電壓沖擊
     4

     6
   • 電壓保護水平（Up）：差模<2.25kV，共模<1.9kV，顯著低于設備絕緣耐受閾值
     4

     6
2. 創新設計

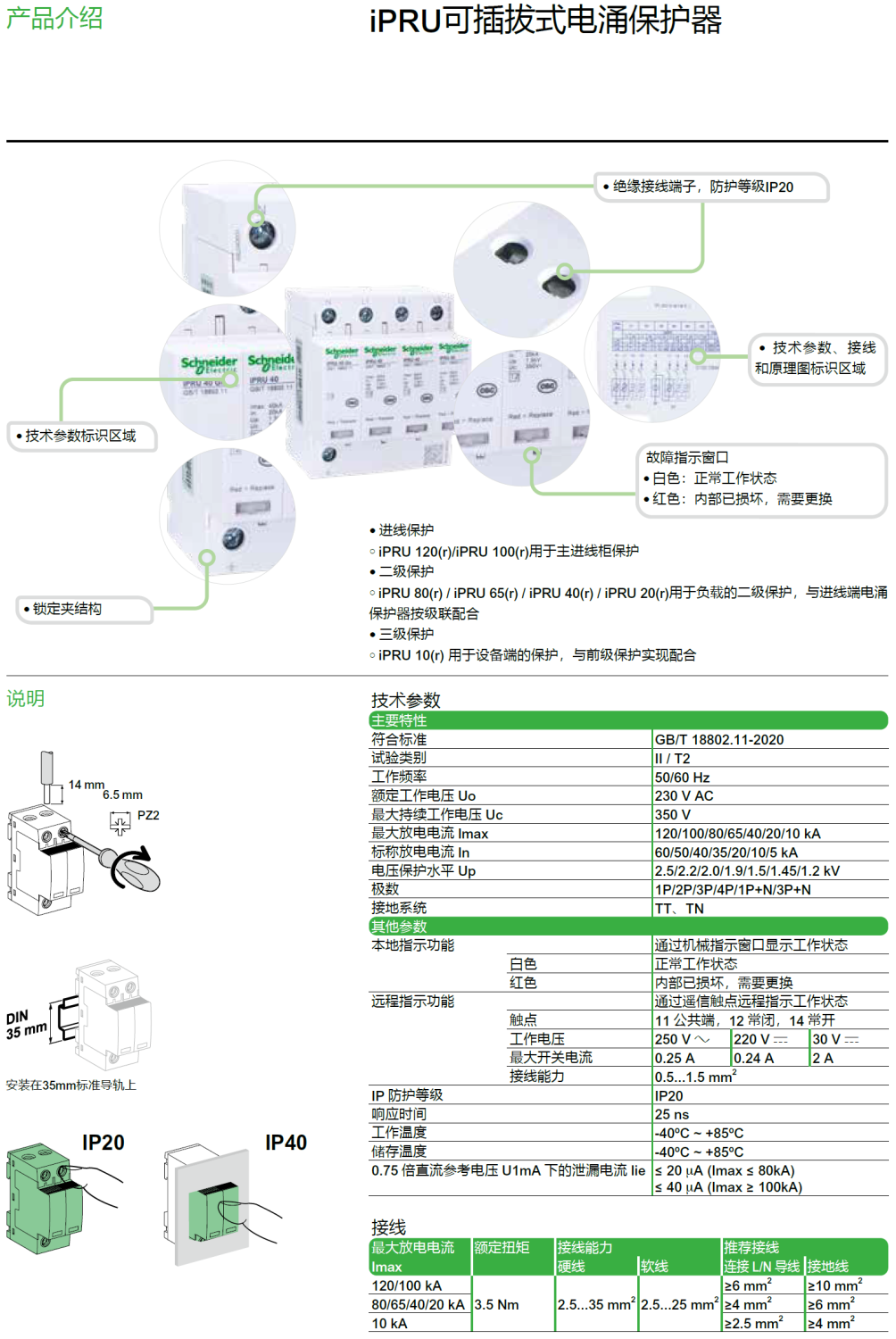

   • 機械指示窗口：白色表示正常，紅色提示需立即更換，直觀反映工作狀態
     4

     6
   • 環保材料：符合RoHS/REACH標準，采用無鉛焊接工藝，降低環境負擔
     4
   • 緊湊結構：尺寸85mm×18mm×64mm，適配標準配電柜空間
     4

---

三、3P+N保護模式解析

iPRU 65R 3P+N采用“3相+中性線對地”接線方式（3P+N），具體實現：

• 差模保護：3個壓敏電阻模塊并聯于相線（L）與中性線（N）之間，抑制不對稱浪涌（如設備開關瞬變）
  2

  3
• 共模保護：中性線（N）與保護地線（PE）間配置放電間隙模塊，應對對稱浪涌（如雷擊）
  3

  6
• 系統適配性：完美匹配TN-S系統，中性線直接接地，無需額外斷路器配合
  3

  6

---

四、應用場景與選型建議

1. 典型應用
   • 工業配電：保護變頻器、PLC等精密設備免受電網波動影響
     2

     6
   • 數據中心：確保服務器、通信設備在雷暴高發區的穩定運行
     6
   • 商業建筑：適用于醫院、軌道交通等對供電連續性要求嚴苛的場景
     2
2. 選型要點
   • 系統類型：僅適用于TN-S系統，需確保中性線（N）與保護地線（PE）獨立
     3
   • 級間配合：建議與上級SPD（如PR 100R）配合使用，遵循“10米原則”優化殘壓
     6
   • 環境條件：工作溫度范圍-20℃~60℃，極端環境需考慮散熱設計
     4

---

五、安裝與維護

• 安裝規范：需使用4mm2火線、6mm2地線，緊固扭矩3.5N·m，確保電氣連接可靠性
  4
• 維護周期：建議每年檢查機械指示窗口狀態，紅色指示時立即更換模塊
  6
• 兼容性：支持與施耐德PR系列其他模塊混插，降低庫存成本
  6

---

結語

施耐德iPRU 65R 3P+N憑借其卓越的浪涌抑制能力、靈活的模塊化設計及廣泛的系統適配性，成為TN-S系統電氣防護的優選方案。通過合理選型與規范安裝，可有效提升設備壽命，降低雷擊與電網干擾風險，為現代智能電網提供堅實保障。

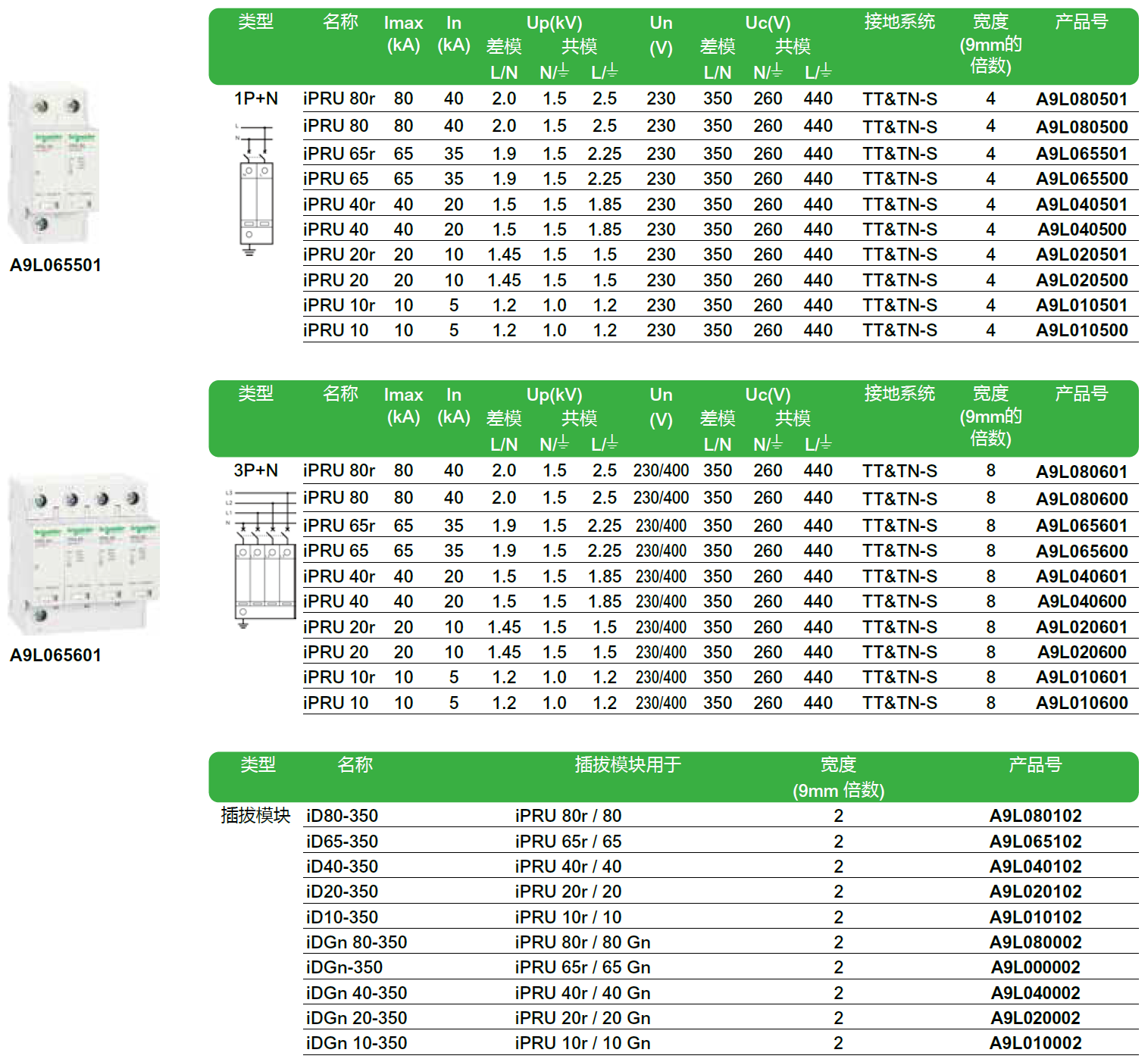

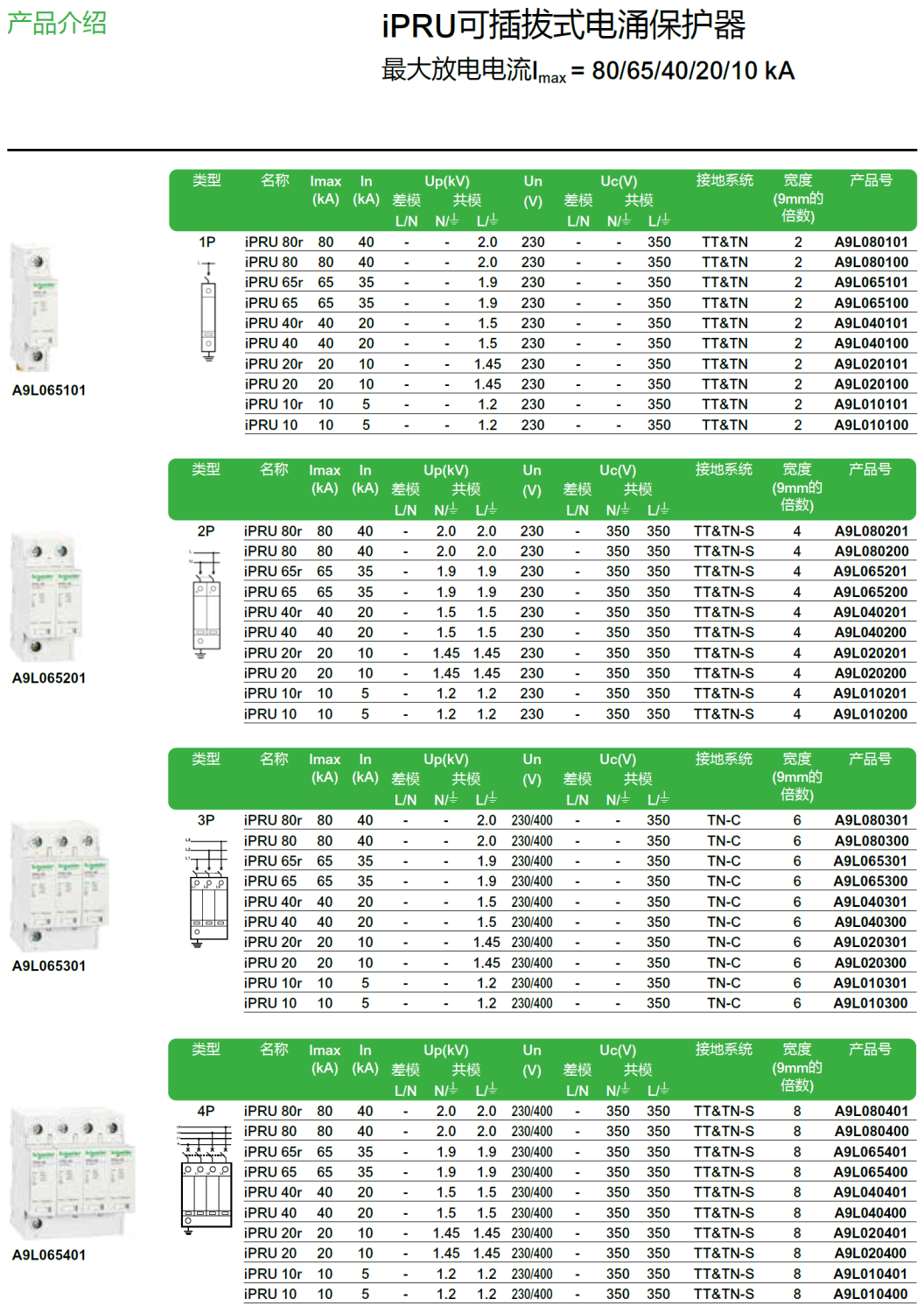

產品型號/產品號：iPRU 65r 1P（A9L065101），iPRU 65 1P（A9L065100），iPRU 65r 2P（A9L065201），iPRU 65 2P（A9L065200），iPRU 65r 3P（A9L065301），iPRU 65 3P（A9L065300），iPRU 65r 4P（A9L065401），iPRU 65 4P（A9L065400），iPRU 65r 1P+N（A9L065501），iPRU 65 1P+N（A9L065500），iPRU 65r 3P+N（A9L065601），iPRU 65 3P+N（A9L065600）
