周界報警系統防雷設計: 包括紅外對射探測器、振動傳感器、電子圍欄等前端探測設備。防護重點:雷電直擊、感應過電壓導致誤觸發或設備損毀。周界報警系統的防雷設計需綜合考慮直擊雷、感應雷及地電位反擊的防護,通過避雷裝置、接地系統、等電位連接、屏蔽措施等多方面配合,確保系統在雷雨天氣下的穩定運行。施工時需嚴格遵循規范,驗收時需測試接地電阻與防雷器性能,維護時需定期檢查,才能有效降低雷害風險。
周界報警系統防雷設計需遵循國家及行業標準,確保合規性與有效性:
《建筑物防雷設計規范》(GB 50057-2010):明確直擊雷、感應雷及雷電電磁脈沖(LEMP)防護的基本要求;
《建筑物電子信息系統防雷技術規范》(GB 50343-2012):針對電子設備(如周界報警控制器、傳感器)的防雷保護規定;
《周界防范高壓電網裝置》(GB 25287-2023):高壓電網系統的接地、防雷及等電位連接要求;
《安全防范工程技術規范》(GB 50348-2018):安防系統整體防雷與接地的規定。
周界報警系統主要由前端設備(紅外對射、脈沖電子圍欄、張力圍欄等探測器)、傳輸線路(信號電纜、電源電纜)及后端控制設備(報警主機、監控中心)組成。其雷害主要來自三方面:
直擊雷:前端設備(如安裝在圍墻頂端的電子圍欄)處于空曠環境,易遭受直接雷擊,損壞探測器或引發火災;
感應雷:雷擊附近導體(如避雷針、大樹)時,會在傳輸線路(信號線、電源線)中感應出高電壓(可達數千伏),損壞控制器、傳感器等電子設備;
地電位反擊:接地系統不完善時,雷電流無法快速泄入大地,導致設備接地端與零線之間存在電位差,損壞敏感電子元件。
避雷裝置設置:在周界報警系統前端設備(如電子圍欄、紅外對射)周圍安裝避雷短針(高度≥1.5米),或利用周邊已有避雷針(如建筑物屋頂避雷帶),確保前端設備處于避雷針的保護范圍(滾球半徑內,一類防雷建筑滾球半徑30米,二類20米,三類10米);
接地系統:避雷針需與獨立接地網連接,接地體采用熱鍍鋅角鋼(50×50×5mm,長度2.5米),埋深≥0.8米,接地電阻≤10Ω(若土壤電阻率高,可添加降阻劑)。
前端設備防雷:
電源線路:在紅外對射、電子圍欄等前端設備的電源進線處安裝220V交流電源防雷器(如型號CSHBFL-M275/20/2P,最大放電電流20kA),防止雷電波沿電源線侵入;

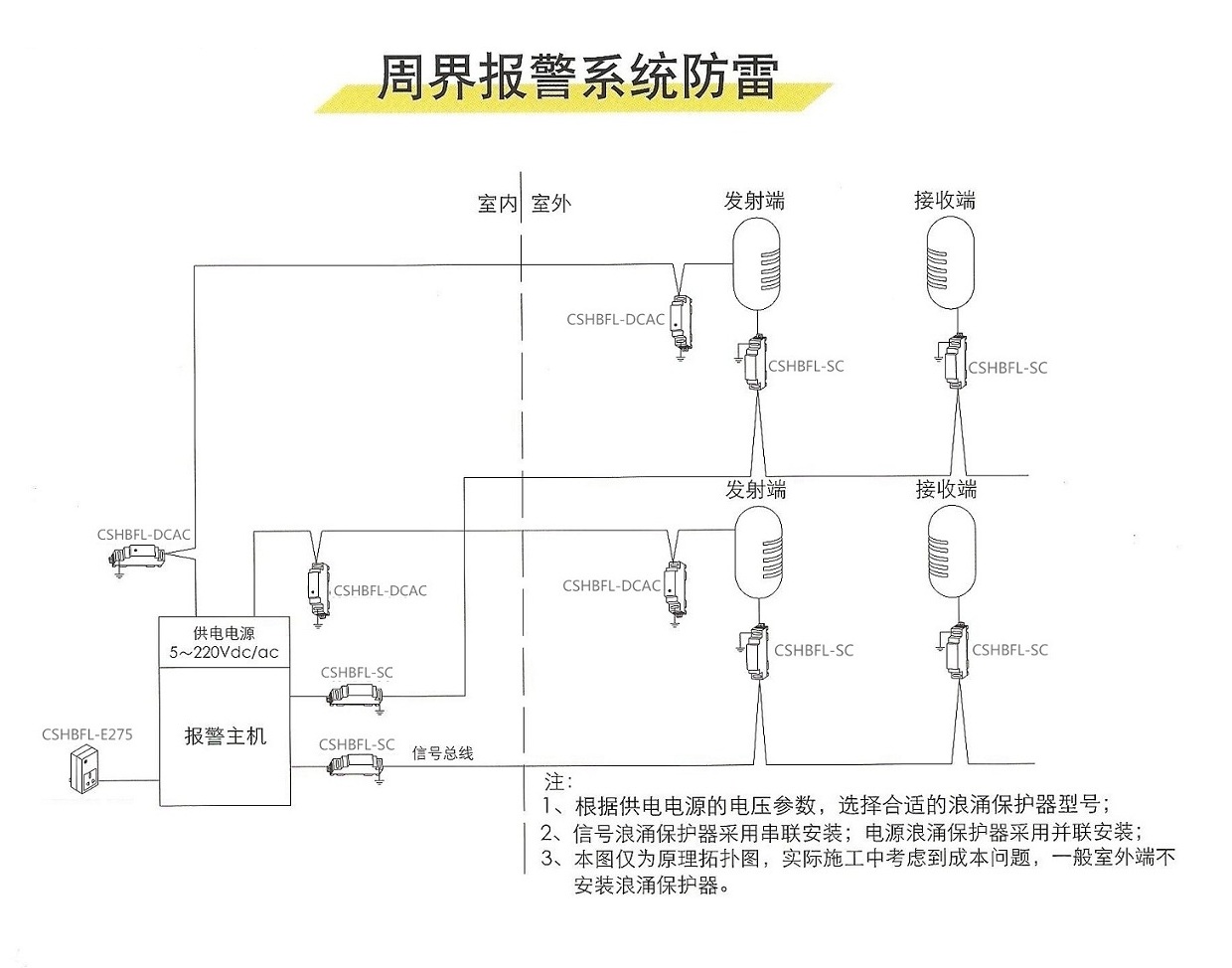

信號線路:在紅外對射的RS485信號線、電子圍欄的控制信號總線處安裝信號二合一防雷器(如型號CSHBFL-SC2/24,集成24V直流與RS485信號防雷),抑制感應雷產生的過電壓;
傳輸線路屏蔽:信號電纜(如RS485總線)采用屏蔽雙絞線(外層為金屬編織網),屏蔽層兩端接地(前端設備端與后端控制端),減少電磁感應干擾;
等電位連接:將前端設備的金屬外殼(如電子圍欄的合金線支架)、傳輸線路的屏蔽層、接地裝置用銅質等電位帶(≥16mm2)連接,消除不同金屬部件之間的電位差。
電源防雷:在監控中心的UPS電源進線處安裝10kA以上電源防雷器(如三相SPD),保護后端設備免受雷電波侵入;
信號防雷:在報警主機與前端設備的信號傳輸線路(如RS485總線)處安裝信號防雷器(如型號CSHBFL-SC,標稱電壓24V),防止信號線路中的感應過電壓損壞主機;
接地設計:監控中心的接地系統需與前端設備的接地系統共用接地網(接地電阻≤4Ω),避免地電位反擊。
接地體選擇:采用熱鍍鋅角鋼(50×50×5mm,長度2.5米)或銅包鋼接地極(適用于高土壤電阻率地區),埋深≥0.8米,接地體之間的距離≥5米(避免相互干擾);
接地電阻要求:
前端設備(如電子圍欄、紅外對射)的接地電阻≤10Ω;
后端控制設備(如監控中心)的接地電阻≤4Ω;
若土壤電阻率高(如巖石地區),可采用降阻劑(如石墨降阻劑)或深井接地(埋深≥5米),降低接地電阻;
接地連接:接地體與設備之間用銅質接地線(≥16mm2)連接,連接處需做防腐處理(如涂瀝青),避免氧化腐蝕。
潮濕環境(如地下停車場周界):選用防水型探測器(IP66及以上),傳輸線路采用防水電纜(如RVVP屏蔽電纜),接地系統需增加防潮層(如鋪設瀝青);
強電磁干擾環境(如變電站周邊):傳輸線路采用雙絞屏蔽電纜(屏蔽層接地),前端設備加裝電磁屏蔽罩,避免電磁干擾影響防雷效果;
高土壤電阻率環境(如山區):采用深井接地(埋深≥5米)或接地模塊(如石墨接地模塊),降低接地電阻。
施工規范:接地體的埋設需符合《電氣裝置安裝工程接地裝置施工及驗收規范》(GB 50169-2016),接地線與設備的連接需牢固(用螺栓固定),避免松動;
驗收測試:接地電阻需用接地電阻測試儀(如FGS2571)測量,測試時需斷開設備與接地系統的連接,避免干擾;
維護管理:定期檢查接地系統的腐蝕情況(每半年一次),更換氧化的接地線;定期測試防雷器的性能(每年一次),失效的防雷器需及時更換。
前端設備損壞:原因可能是直擊雷或感應雷,解決方法是檢查避雷裝置是否正常(如避雷針是否傾斜),接地電阻是否符合要求(≤10Ω),更換損壞的防雷器;
信號線路干擾:原因是傳輸線路屏蔽不好或接地不良,解決方法是更換屏蔽雙絞線,確保屏蔽層兩端接地;
地電位反擊:原因是接地系統不完善,解決方法是檢查接地電阻(≤4Ω),確保前端與后端設備共用接地網。
