門禁系統防雷設計：  包括讀卡器、控制器、電鎖、出門按鈕、電源模塊。抑制雷電電磁脈沖（LEMP）通過電源線、信號線侵入。對通信線路：RS485總線、TCP/IP網絡、視頻信號線。供配電系統：電源線路（AC220V/DC12V/24V）分層次保護。

一、門禁系統防雷設計核心目標

1.1防范雷電危害類型

直擊雷：通過外部防雷裝置（避雷針/帶）避免雷電直接擊中設備。

感應雷：抑制雷電電磁脈沖（LEMP）通過電源線、信號線侵入設備。

地電位反擊：通過等電位連接和接地系統降低電位差。

1.2保護對象

讀卡器、控制器、電鎖、出門按鈕、電源模塊等關鍵設備。

通信線路（RS485、TCP/IP）、電源線路（AC220V/DC12V/24V）。

二、防雷設計技術措施

2.1外部防護（直擊雷防護）

2.1.1避雷針/避雷帶系統

在建筑頂部安裝避雷裝置，形成保護區（LPZ0B）。

引下線間距≤18m，接地電阻≤1Ω（獨立接地或聯合接地）。

2.1.2接閃網格尺寸

第一類防雷：≤5m×5m或6m×4m；第二類≤10m×10m或12m×8m。

2.2內部防護（感應雷防護）

2.2.1多級SPD防護

第一級（LPZ0→LPZ1）：安裝在總配電箱，標稱放電電流In≥100kA（8/20μs）。

第二級（LPZ1→LPZ2）：安裝在分配電箱，In≥40kA。

第三級（設備端）：在門禁設備前端安裝In≥10kA的精細保護SPD。

2.2.2等電位連接系統

通過總等電位箱（MEB）將設備外殼、PE線、防雷接地等電位連接。

局部等電位聯結（LEB）用于機房或設備密集區域。

2.3線路防護

2.3.1電源線路防護

三級配電：總配電→分配電→設備端逐級限壓。

采用“電源+信號”復合型SPD（如三相電源SPD+RS485信號SPD組合）。

2.3.2信號線路防護

RS485總線：安裝氣體放電管（GDT）+TVS二極管組合模塊（耐壓≥250V）。

TCP/IP網絡：使用浪涌保護模塊（10/100/1000Mbps自適應，插入損耗≤0.5dB）。

視頻信號：雙向TVS二極管（鉗位電壓≤90V，響應時間<1ns）。

2.4接地系統

2.4.1接地電阻要求

獨立接地電阻≤1Ω，聯合接地電阻≤4Ω（特殊區域可放寬至≤10Ω）。

2.4.2接地方式

水平接地體（鍍鋅扁鋼-40×4）+垂直接地極（角鋼50×50×5，L=2.5m）。

接地網敷設深度≥0.8m，間距≥5m。

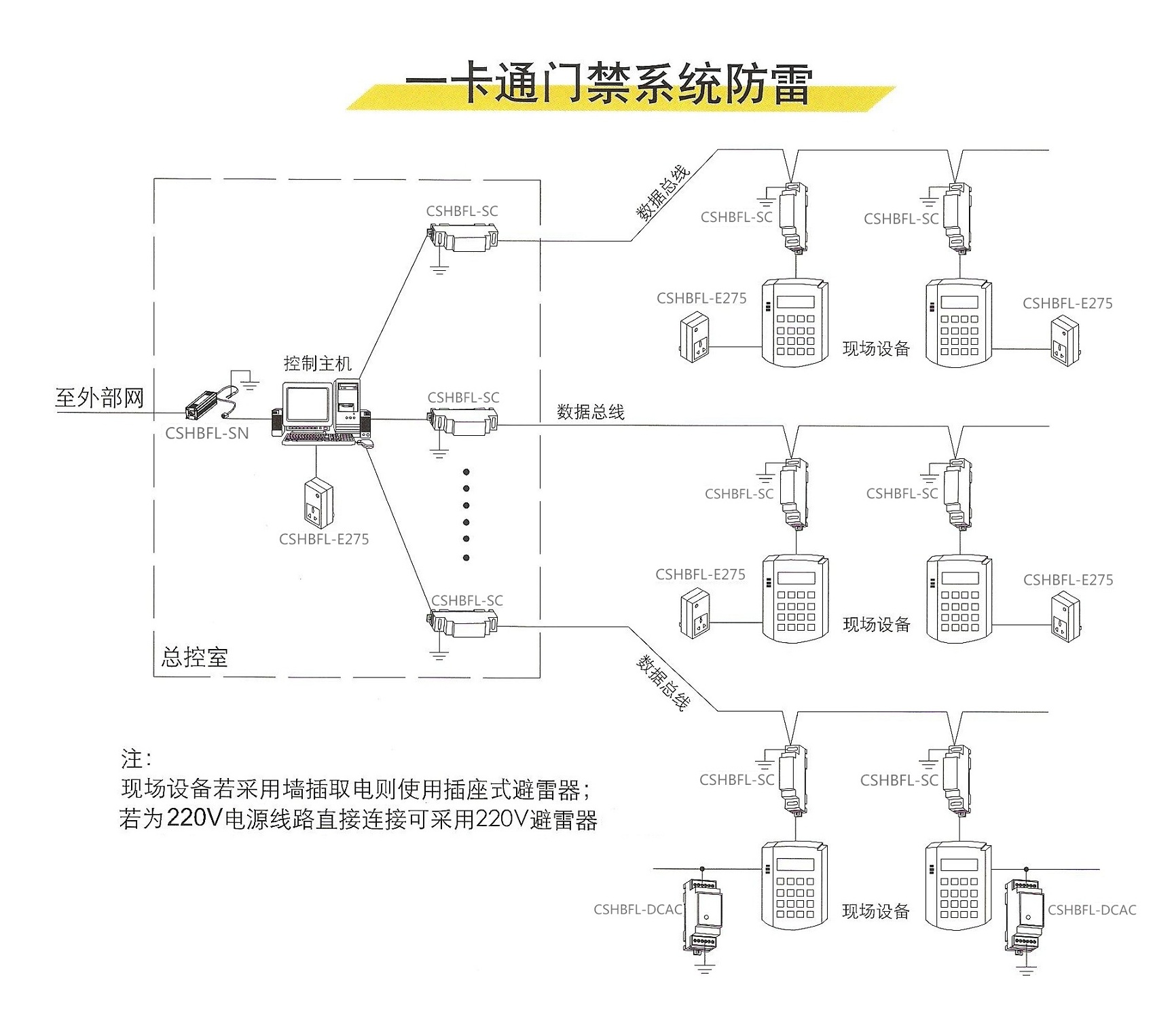

三、關鍵設備防護方案

四、施工與驗收要點

4.1安裝工藝

SPD安裝位置：靠近設備側，前端串聯空開或浪涌后備保護器（額定電流≤SPD標稱電流的1.6倍）。

接地線施工：黃綠雙色線，禁止與電源中性線（N線）混接。

4.2測試驗證

接地電阻測試：每年雷雨季前檢測。

SPD性能測試：啟動電壓、漏電流、響應時間（示波器檢測）。

4.3維護周期

SPD更換：累計通流量達上限或劣化指示失效后立即更換。

接地網復測：每5年一次，土壤電阻率變化時需重新評估。

五、設計依據標準

5.1國家標準

GB50057-2010《建筑物防雷設計規范》

GB50343-2012《建筑物電子信息系統防雷技術規范》

GB/T17626.5-2008《電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》

5.2行業標準

GA/T75-2017《安全防范工程程序與要求》

IEC61643-1《低壓配電系統的浪涌保護器（SPD） 第1部分：性能要求和試驗方法》
