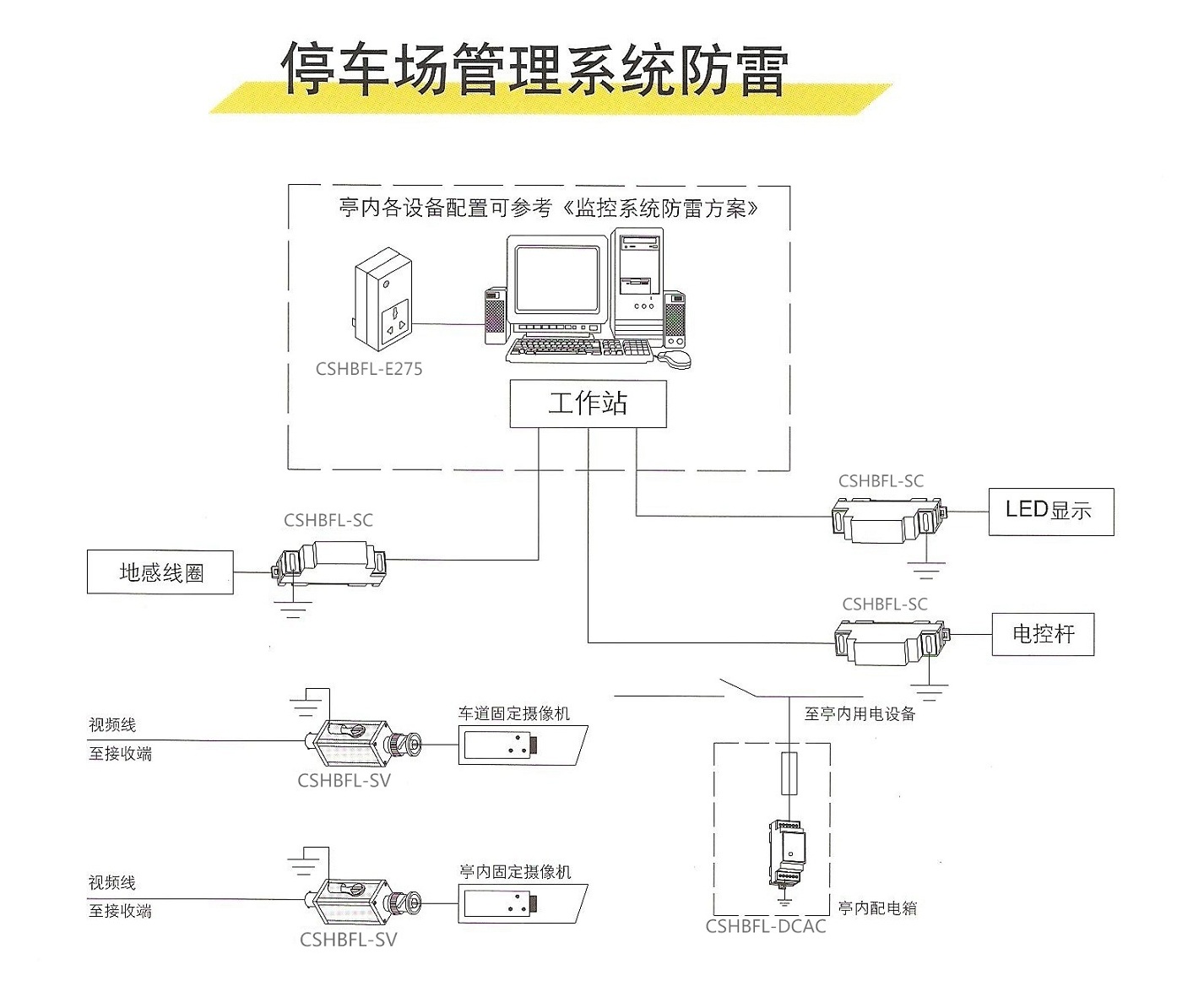

停車場處理系統防雷設計: 包括車道控制器、車牌識別攝像機、自動道閘機、車位探測器、LED顯示屏、地感線圈系統等設備。室外設備防直擊雷:攝像機立桿安裝避雷針(高度≥1.5m),接閃帶網格≤10m×10m。弱電井防護:垂直橋架每層設置等電位連接條,穿線管兩端接地。車輛檢測器防護:磁感應線圈加裝磁屏蔽裝置,采用RVVP防雷電纜。
1.1核心設備
車道控制器、服務器、工作站
網絡交換機、路由器、光纖收發器
監控主機、存儲設備、UPS電源
智能分析終端(如AI車牌識別設備)
1.2關鍵線路
電源進線(市電/備用電源)
網絡通信線(TCP/IP、光纖)
控制信號線(RS485、CAN總線)
視頻監控線(同軸電纜、網線)
|
防護層級 |
安裝位置 |
SPD參數 |
備注 |
|
一級 |
總配電柜 |
標稱通流≥60kA(8/20μs) |
并聯安裝在L/N線間 |
|
二級 |
樓層配電箱 |
標稱通流≥40kA |
重點保護數據處理機房 |
|
三級 |
設備前端 |
標稱通流≥20kA |
靠近設備側,模塊化設計 |
附加措施:
安裝退耦器防止SPD級間干擾
采用全模防護(L/N+PE)抑制共模/差模浪涌
網絡通信線
在RJ45接口處安裝網絡信號SPD(如CSHBFL-SN),響應時間≤1ns
光纖線路:金屬加強芯需接地,光端機端口加裝光電隔離器
控制信號線
RS485總線兩端安裝數據線SPD(如CSHBFL-SC),接地電阻≤4Ω
CAN總線采用雙絞線+磁環濾波抑制高頻干擾
接地要求
處理中心獨立設置聯合接地體,接地電阻≤1Ω
采用30×3mm鍍鋅扁鋼敷設環形接地網
等電位連接
設置局部等電位端子箱(LEB),將設備外殼、金屬管線、PE線統一接入
機房?jī)?nèi)鋪設等電位均壓網格(間距≤5m×5m)
室外設備接口
攝像機立桿、地感線圈等室外設備就近安裝適配型SPD(如CSHBFL-SC)
采用鎧裝電纜或穿金屬管埋地敷設(埋深≥0.7m)
UPS電源防護
UPS輸入/輸出端加裝高頻抑制型SPD(如CSHBFL-SC)
后備電池組單獨接地,避免形成環路
3.1國際標準
IEC 62305-3《雷電防護-內部系統防護措施》
IEEE C62.41.2《低壓交流電源浪涌保護器的選擇》
3.2國家標準
GB 50343-2012《建筑物電子信息系統防雷技術規范》
GB/T 17626.5《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》
|
設備類型 |
推薦型號 |
技術特點 |
|
電源SPD |
CSHBFL-M385/25I |
10/350μs波形,VPR≤2.5kV |
|
網絡信號SPD |
CSHBFL-SN |
工作電壓6V,插入損耗≤0.3dB |
|
數據線SPD |
CSHBFL-SC |
支持RS232/485/422接口 |
|
等電位連接器 |
CSHBFL-DDW |
銅鍍銀材質,接觸電阻≤0.003Ω |
5.1線纜布設
電源線與信號線分開敷設,間距≥20cm
SPD引接線長度≤0.5m,采用截面積≥16mm2多股銅芯線
5.2驗收測試
完工后需進行接地電阻測試(≤1Ω)
使用浪涌發生器模擬雷擊驗證SPD有效性
定期巡檢服務(每年1次)
